F405 V5飞控9V开关控制功能说明

设置步骤(以betaflihgt10.10.0版本地面站为例)：

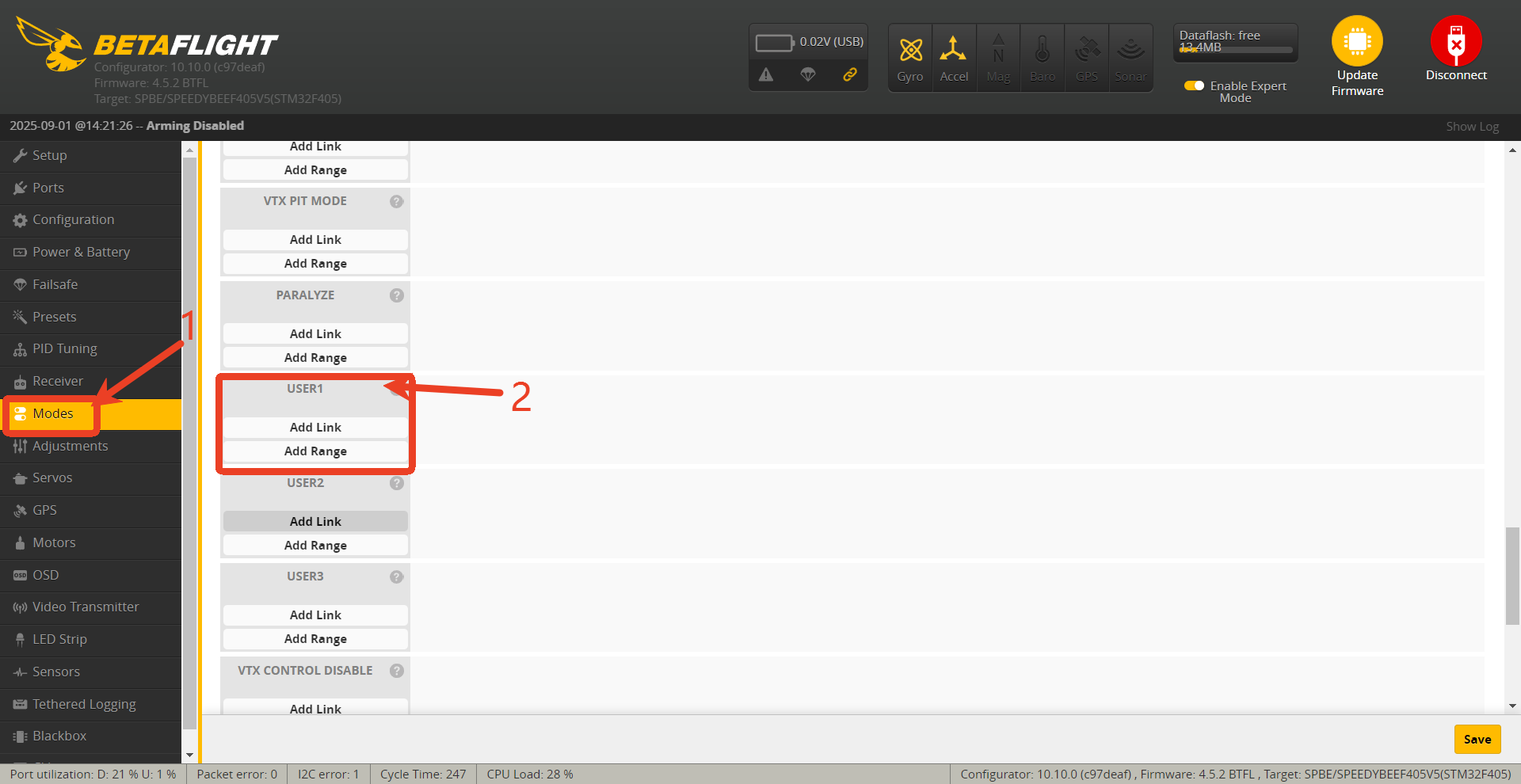

1. 打开 Betaflight地面站，进入 “模式”（Modes） 页面

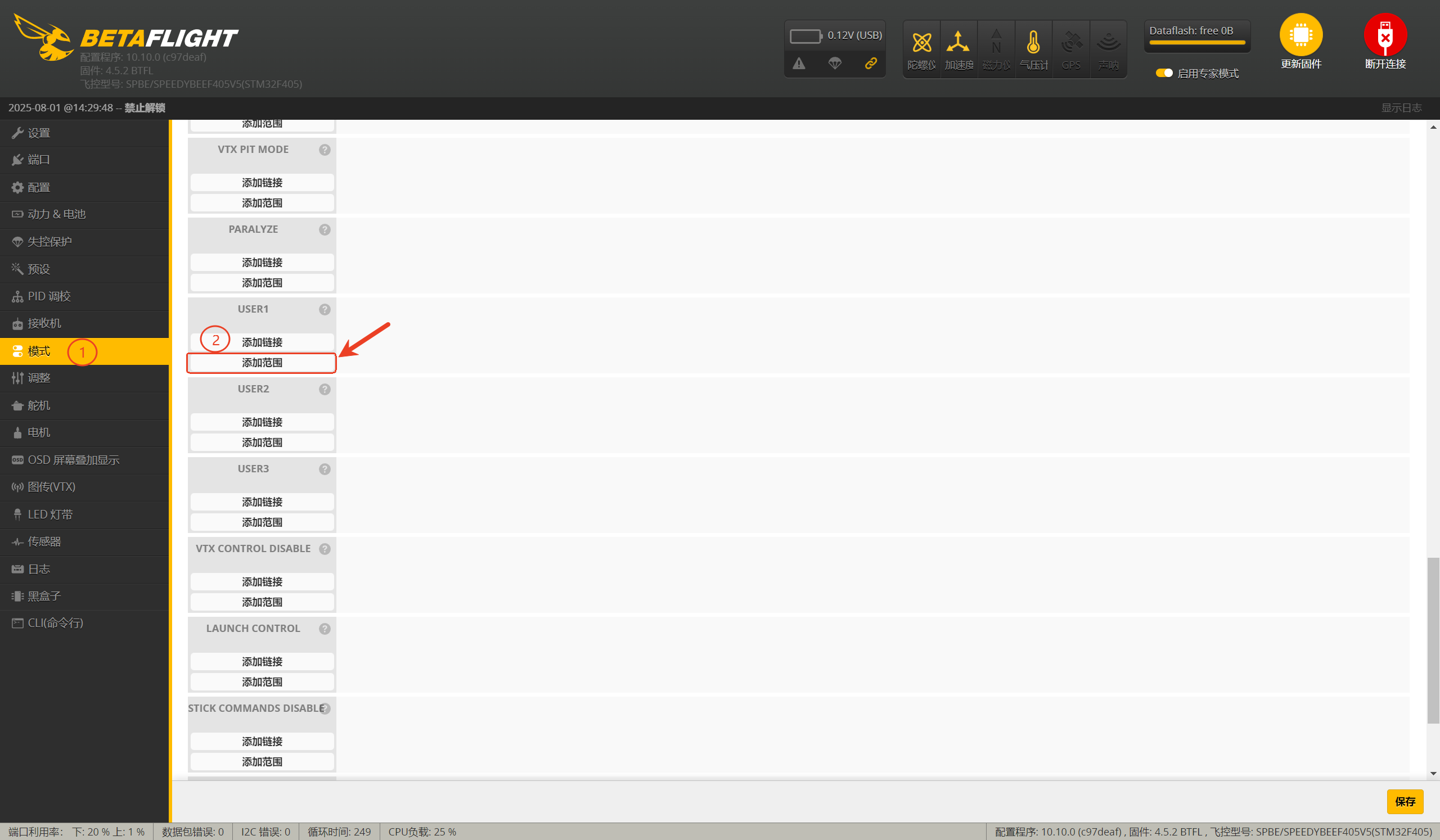

2. 向下滚动，找到 “USER1” 模式项，点击 “添加范围”

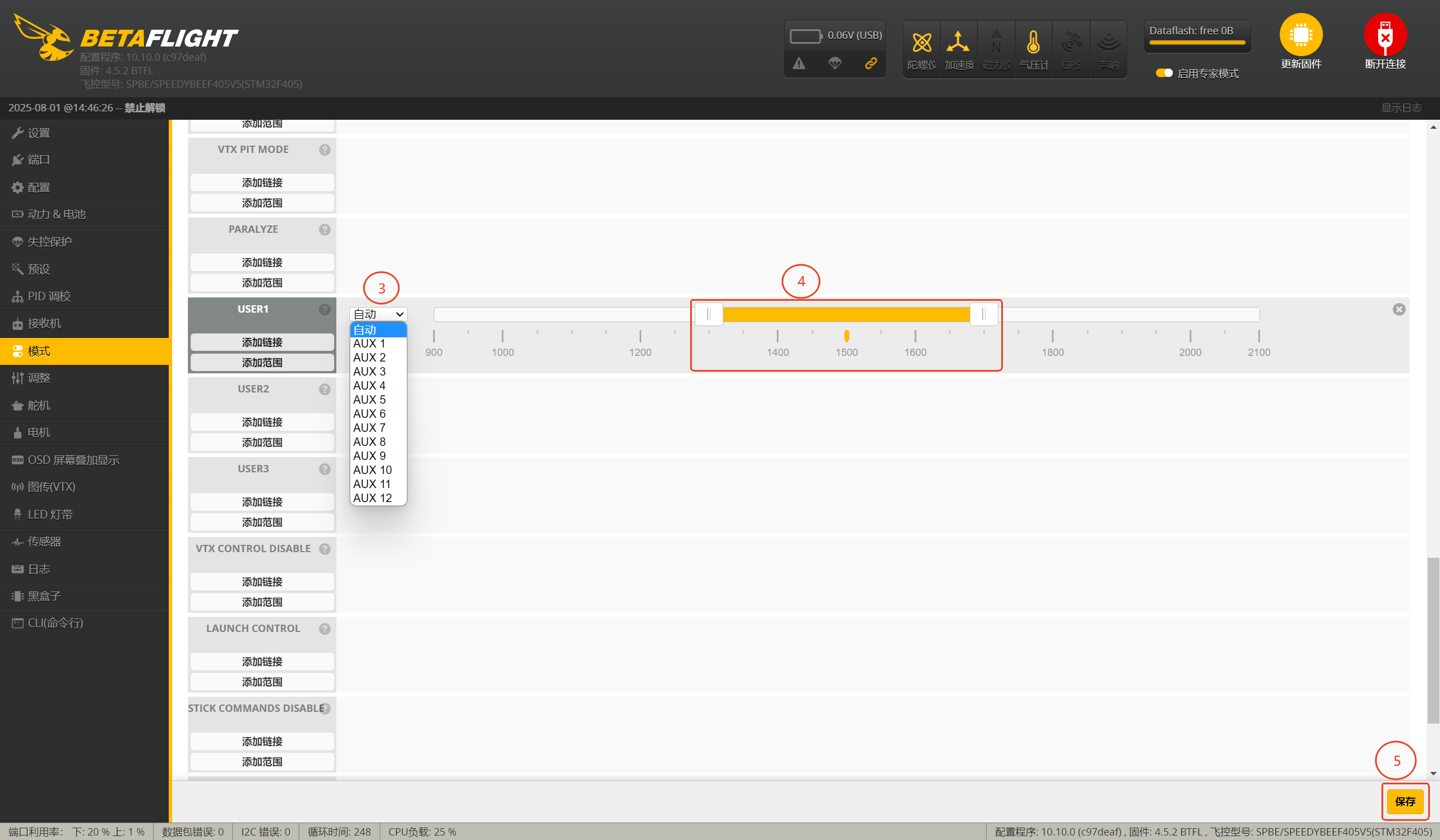

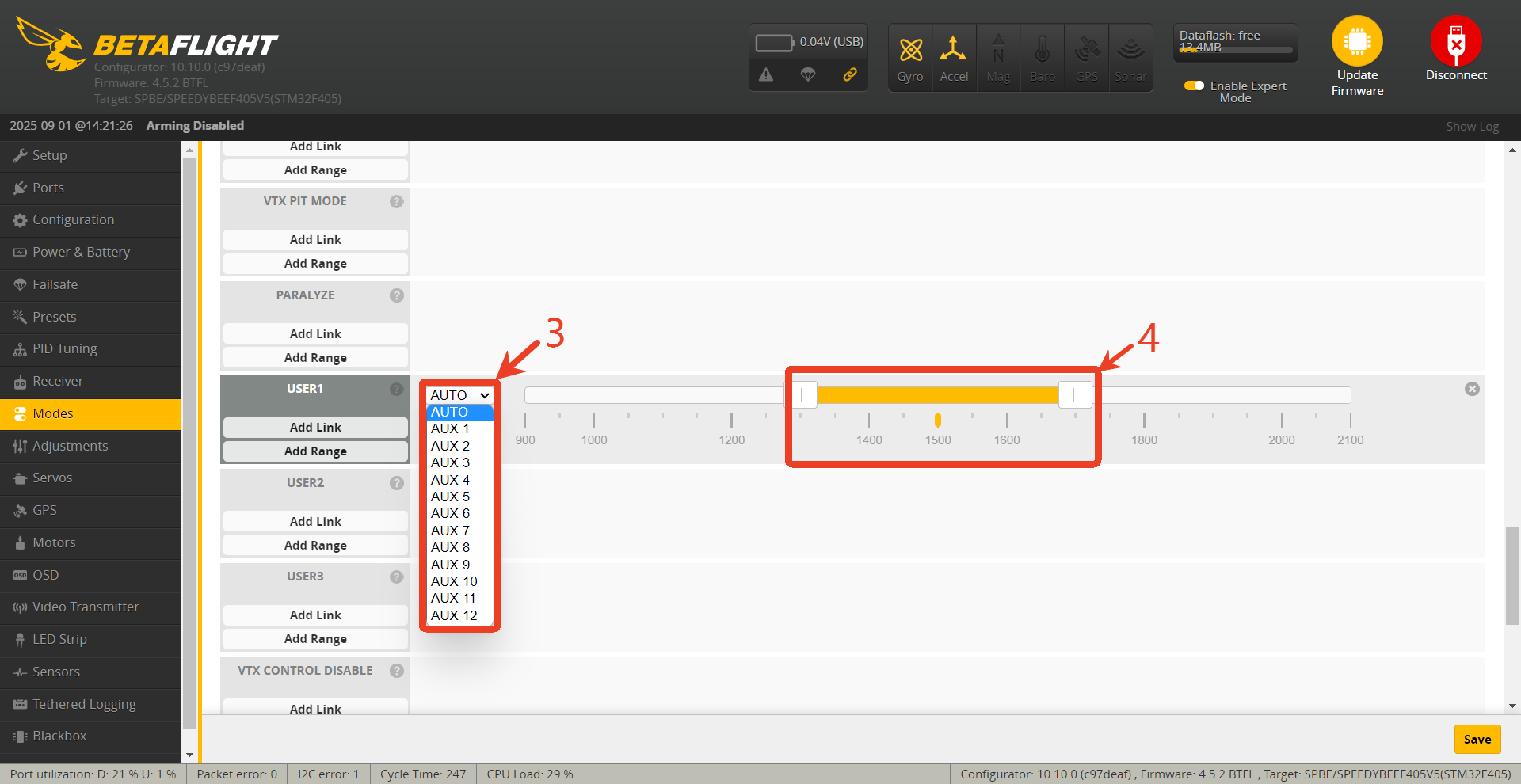

1. 点击 “自动” 按钮，拨动遥控器上的任意开关通道，系统会自动识别该通道
2. 拖动范围条，设置图传 断电 状态所对应的开关位置（建议默认状态为关闭）
3. 点击 “保存”，完成设置


设置完成后，您就可以通过遥控器上的开关，灵活控制 9V 图传电源的通断，避免图传因高温损坏

担心飞行中误触？可选物理常开方案：

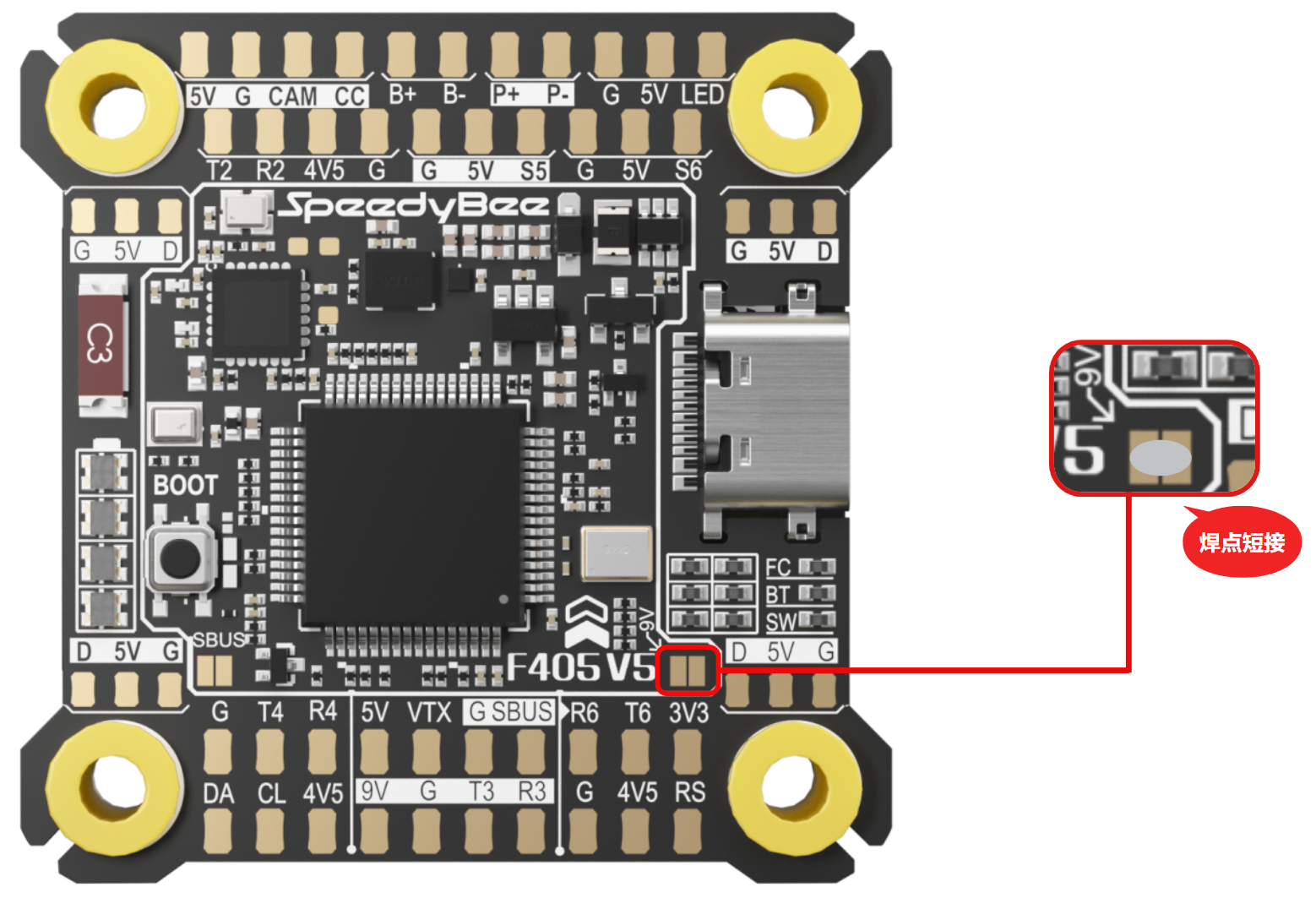

如果您担心在飞行中误触遥控拨杆导致图传断电，也可以直接 短接飞控板上的 9V 焊盘，实现图传电源常开状态。此时，遥控器将无法控制 9V 电源，但能最大程度保障飞行稳定性
