F7v3/F405v3/F405v4如何在inav中使用舵机

F7V3/F405V3/F405V4飞控在INAV如何使用舵机(以f405 v3为例）

1，接线。

请将舵机连接到m5-m8焊盘上使用。

https://spcdn.speedybee.cn/cdn/157756237352538112.png

请注意，飞控上的 5V BEC支持最大输出 5V 2A。确保舵机功耗不超过飞控BEC输出。

2，设置。

（1）需要刷写inav 固件（默认的beatflight固件无法使用舵机）。

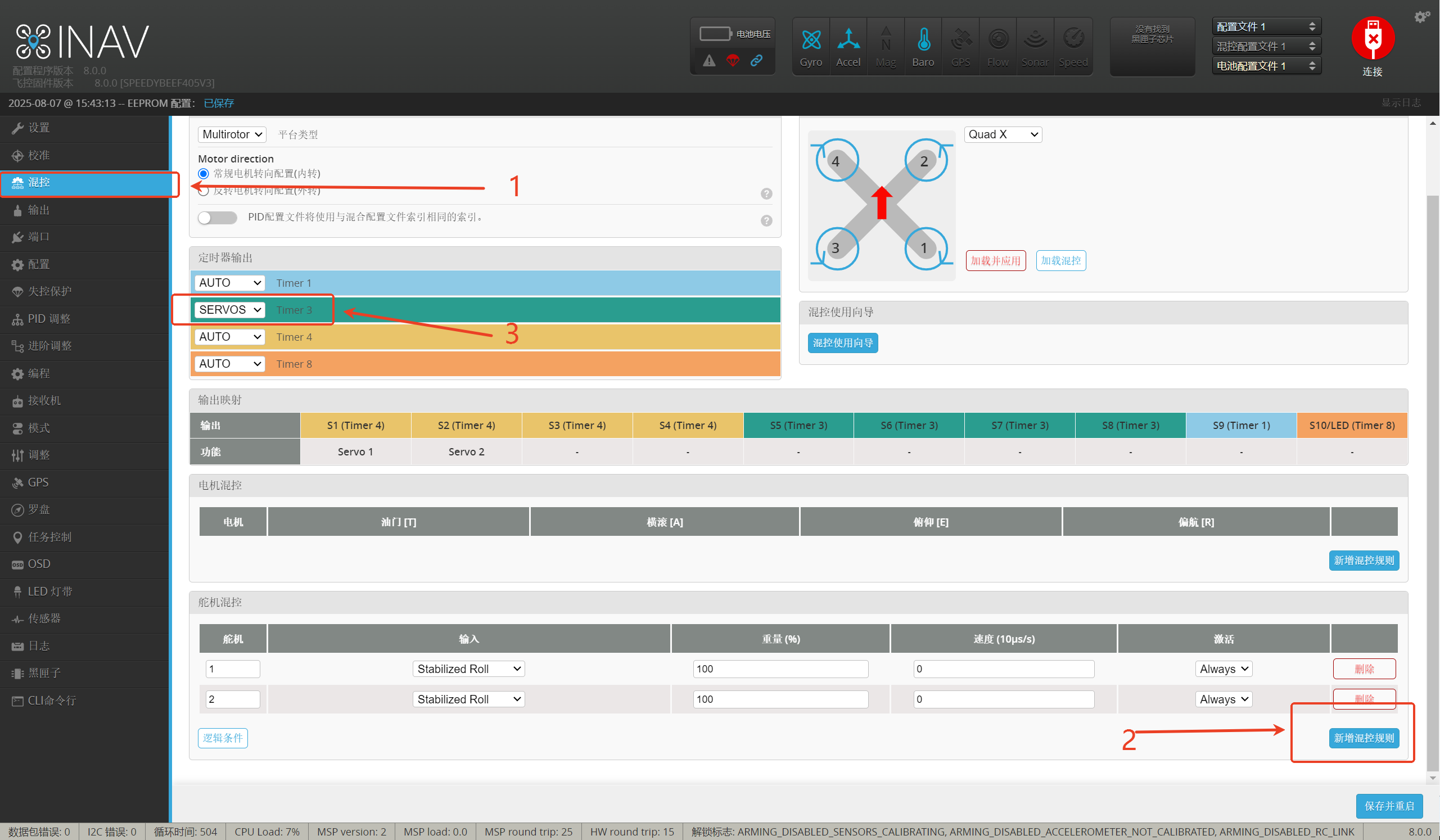

（2）打开inav的混控页面。

（3）选择新增混控规则（根据需要选择添加数量，最多可添加4个）。

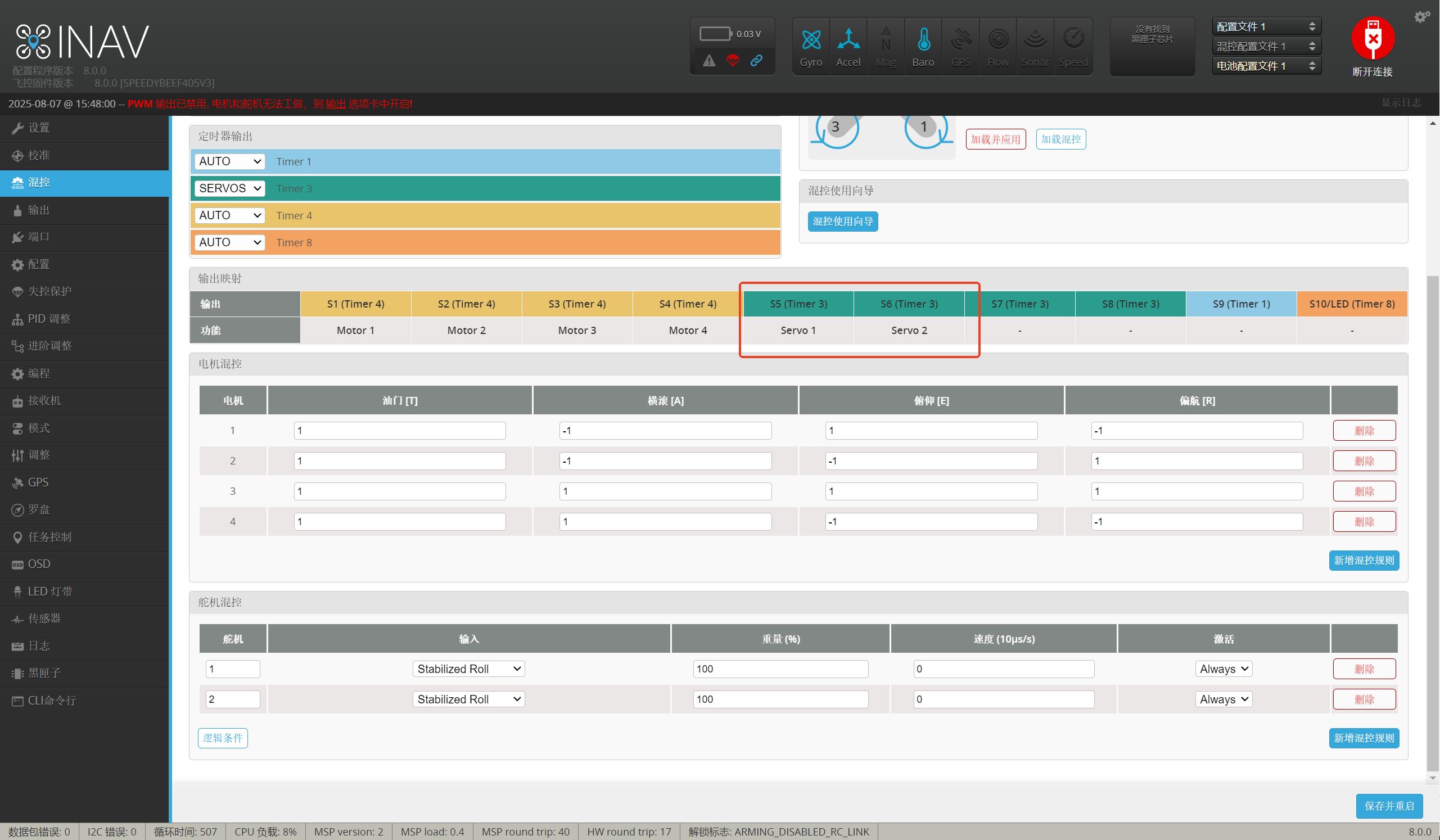

（4）如果在输出映射中看到Servo 1，则表示舵机添加成功。

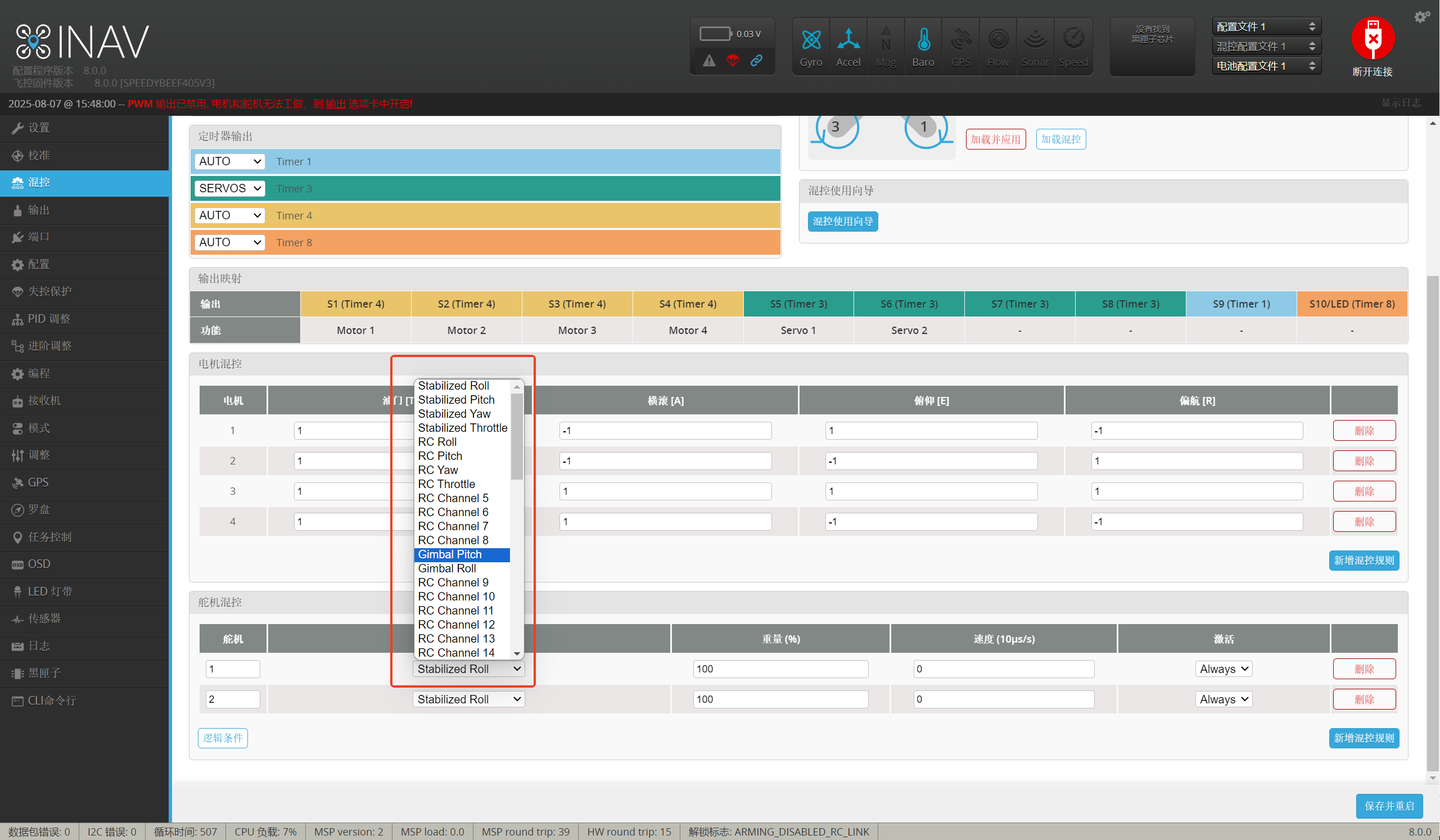

（5）设置控制舵机的通道。

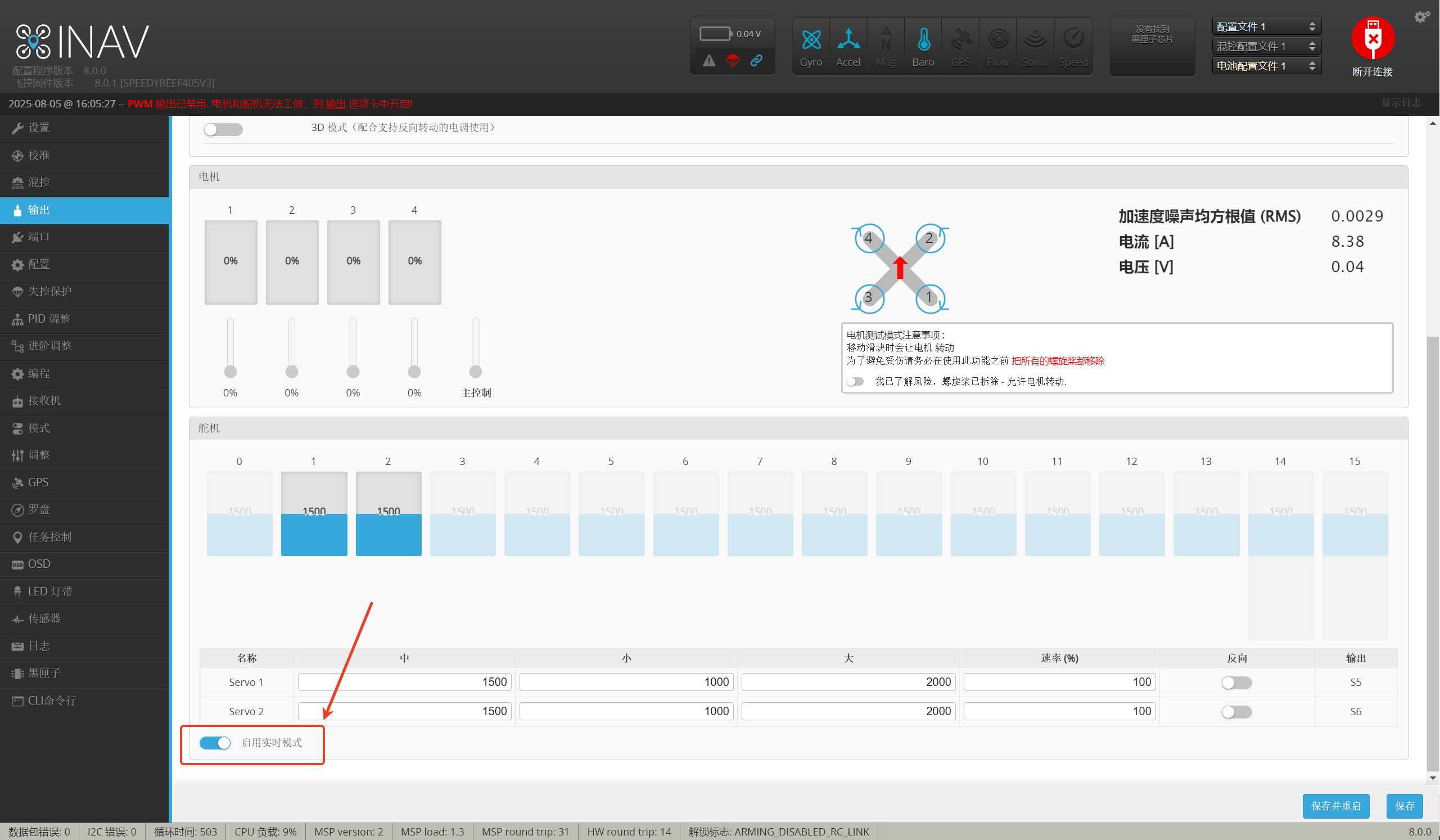

3，打开输出页面检查舵机是否可用。

（1）开启电机和舵机输出。


（2）启用实时模式检查舵机是否正常。


完成以上设置后，就可以控制舵机的转动了。
