SpeedyBee F405 V4 飞控拥有 8 个电机输出端，因此您可以使用该飞控来组装 X8 或 Y6 架构的无人机。
这可以通过连接两块 4 合 1 电调（ESC）来实现。
对于 X8 架构，您可以使用两块 4 合 1 电调的全部电机输出；
而对于 Y6 架构，您可以使用一块 4 合 1 电调上的 4 个电机输出，以及另一块电调上的 2 个电机输出。
一，线路连接说明：

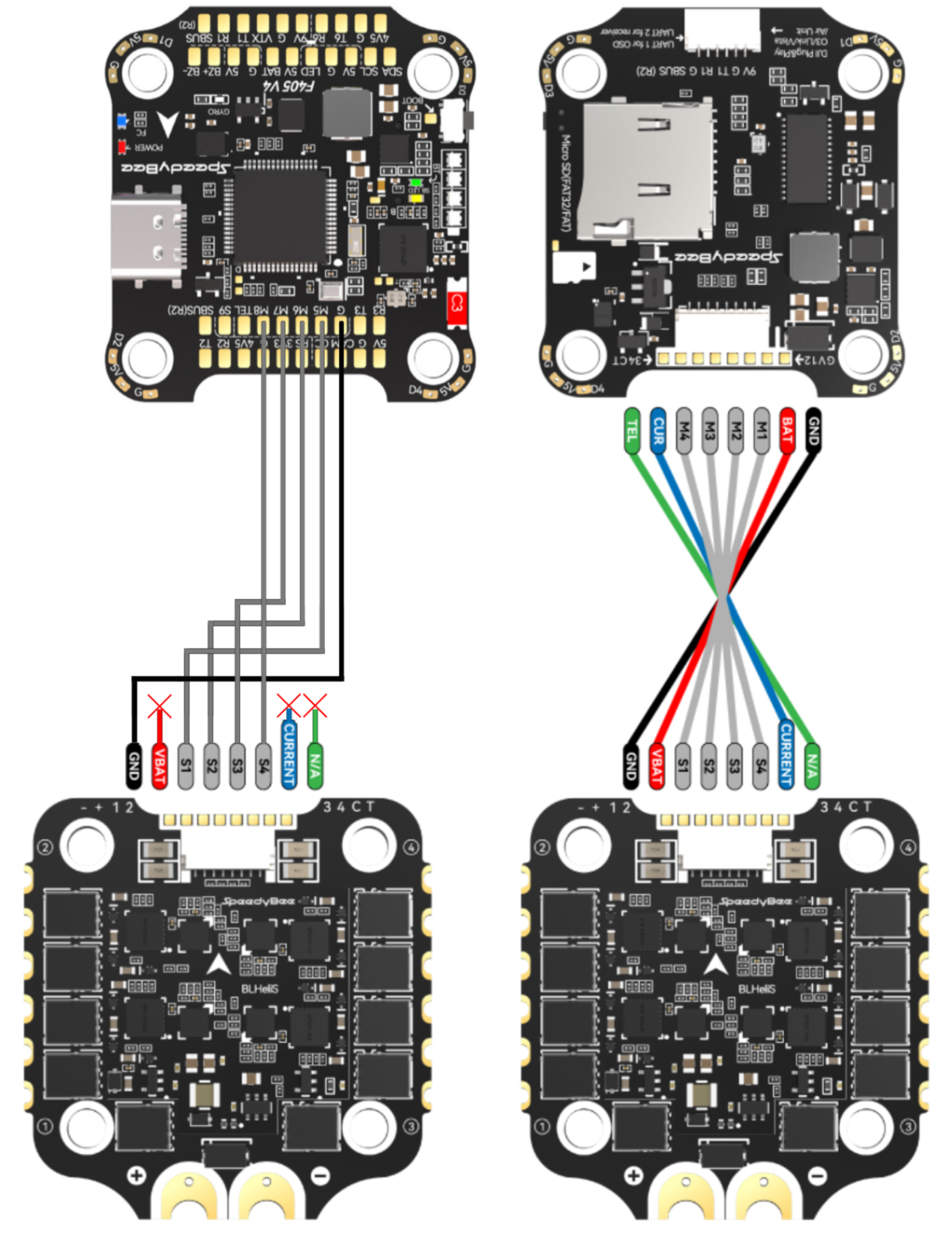

请参考以下接线图：
两块 4 合 1 电调可以并联连接到同一个 XT60 / XT90 接头上，这样您就可以使用一块电池（最高支持 6S）同时为两块电调供电。
请注意：请不要忘记在每块电调的 BAT+ 和 BAT- 焊盘之间焊接一个 电容，以确保系统稳定运行。
二，调参注意事项说明：
1，请您焊接前先将您的两块电调都刷写成一致的电调固件，避免电调固件不一致，导致输出信号不一致，电机无法正常转动。

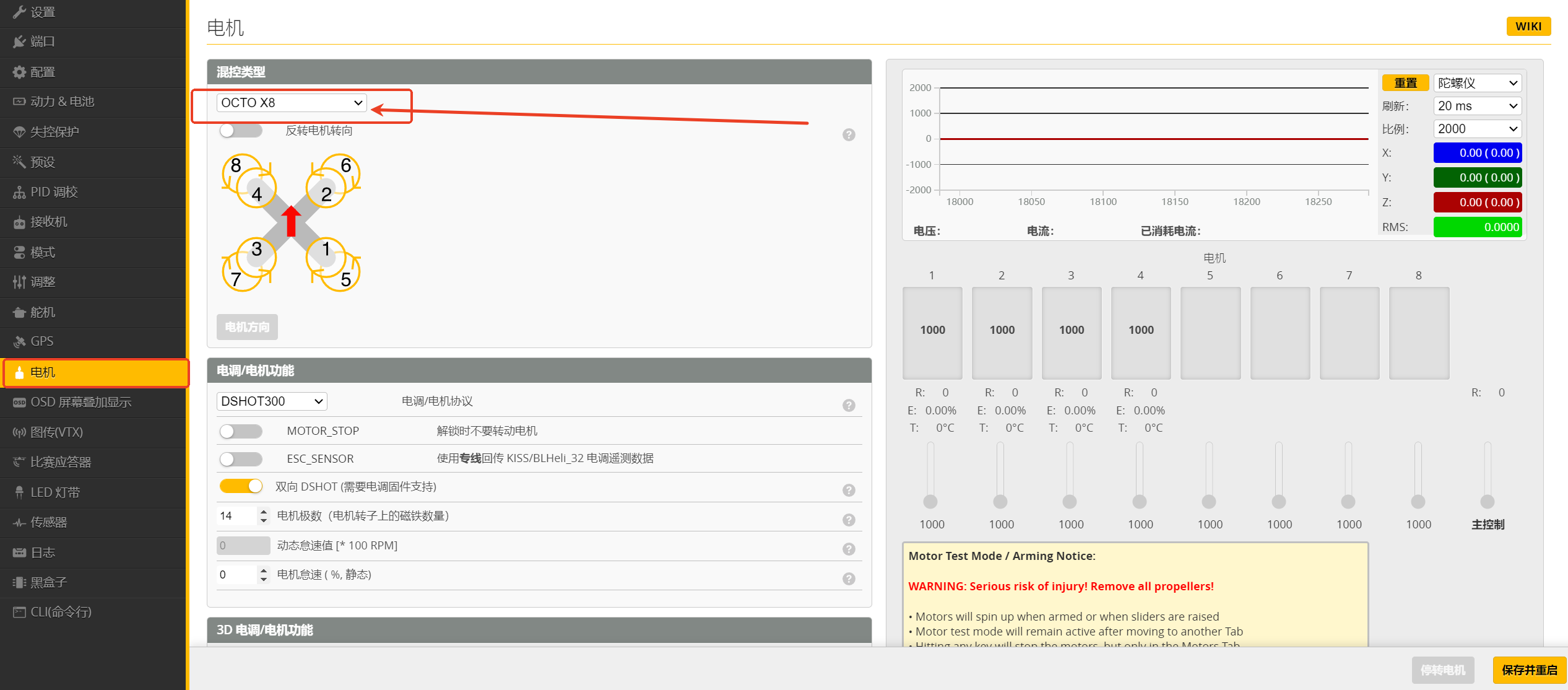

2，在 Betaflight “电机” 标签中逐一测试电机方向，不要装桨测试，以免飞控方向错误造成损坏。
