模拟图传的接线

模拟图传通常有四根线需要连接

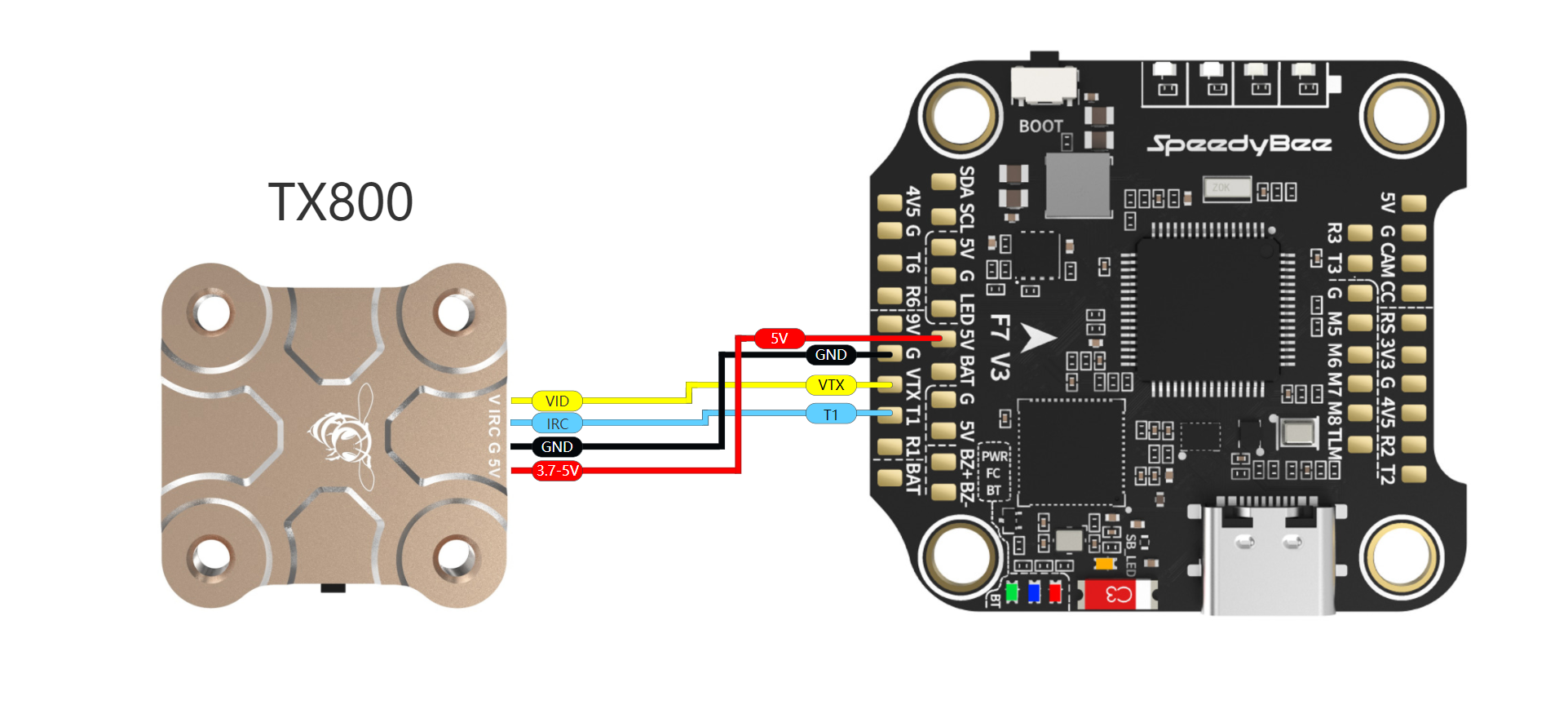

可以参考下面的接线图来连接模拟图传


注意事项：

（1）部分图传没有IRC线，但有Smart Audio线（SA），连接方式与IRC Tramp相同也是连接到飞控的TX接口

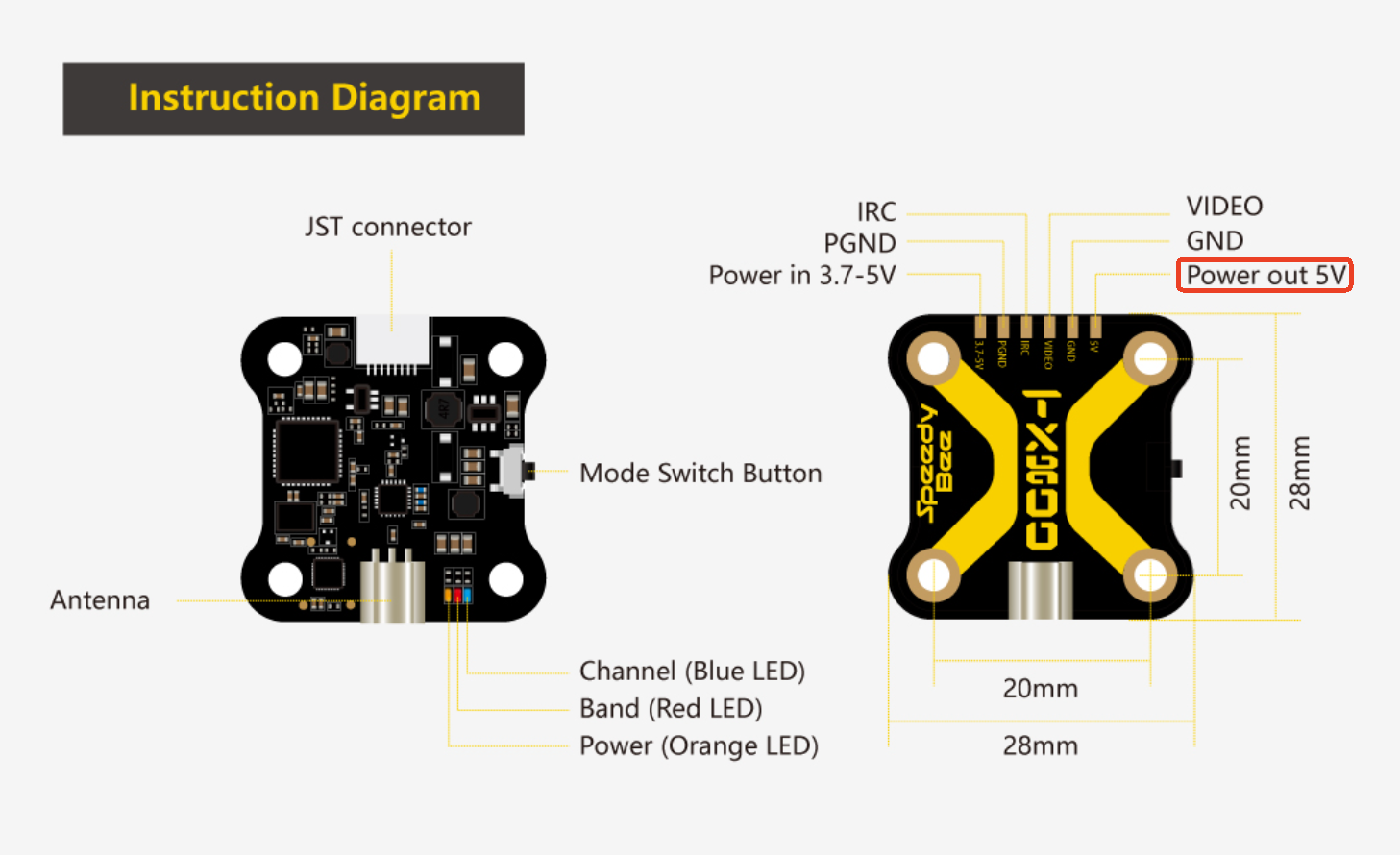

（2）部分图传上可能会有5V OUT线，这个并不是供电线，不能连接到飞控的供电焊盘


模拟图传设置

下面是如何设置模拟图传

1.OSD设置

（1）在4.5.0以前的版本中，betaflight默认使用的是模拟图传

一般情况下，OSD模式不需要进行设置就可以正常显示

（2）但在4.5.0及以上的版本中，betaflight 默认设置为高清图传，

因此需要输入下面的命令将OSD模式设置为模拟图传

set osd_displayport_device = MAX7456

set vcd_video_system = AUTO

save

2.OSD屏幕显示设置

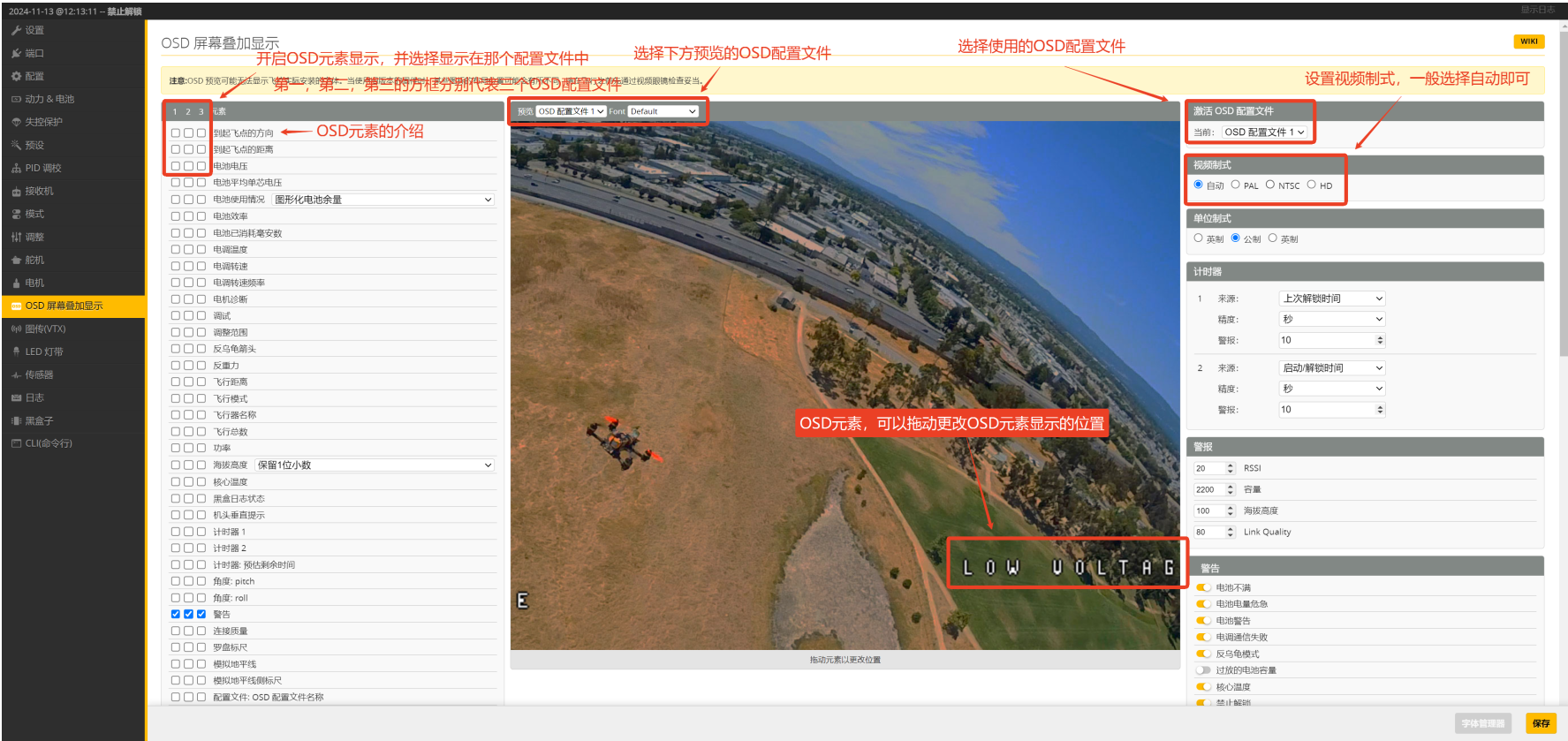

首先需要打开betaflight 地面站的OSD屏幕叠加显示页面


在页面中可以开启需要的OSD信息，并且设置显示的位置

需要注意：

1.在使用F4AIO飞控时，视频制式不能选择”自动“，需要在"PAL"或”NTSC“中选择一个（任选一个即可）

2.OSD元素重叠时会互相覆盖，导致下方的OSD元素无法显示，

如果在开启OSD元素后，屏幕预览中没有出现对应的信息，请尝试拖动一下已有元素，观察下方是否有元素被覆盖

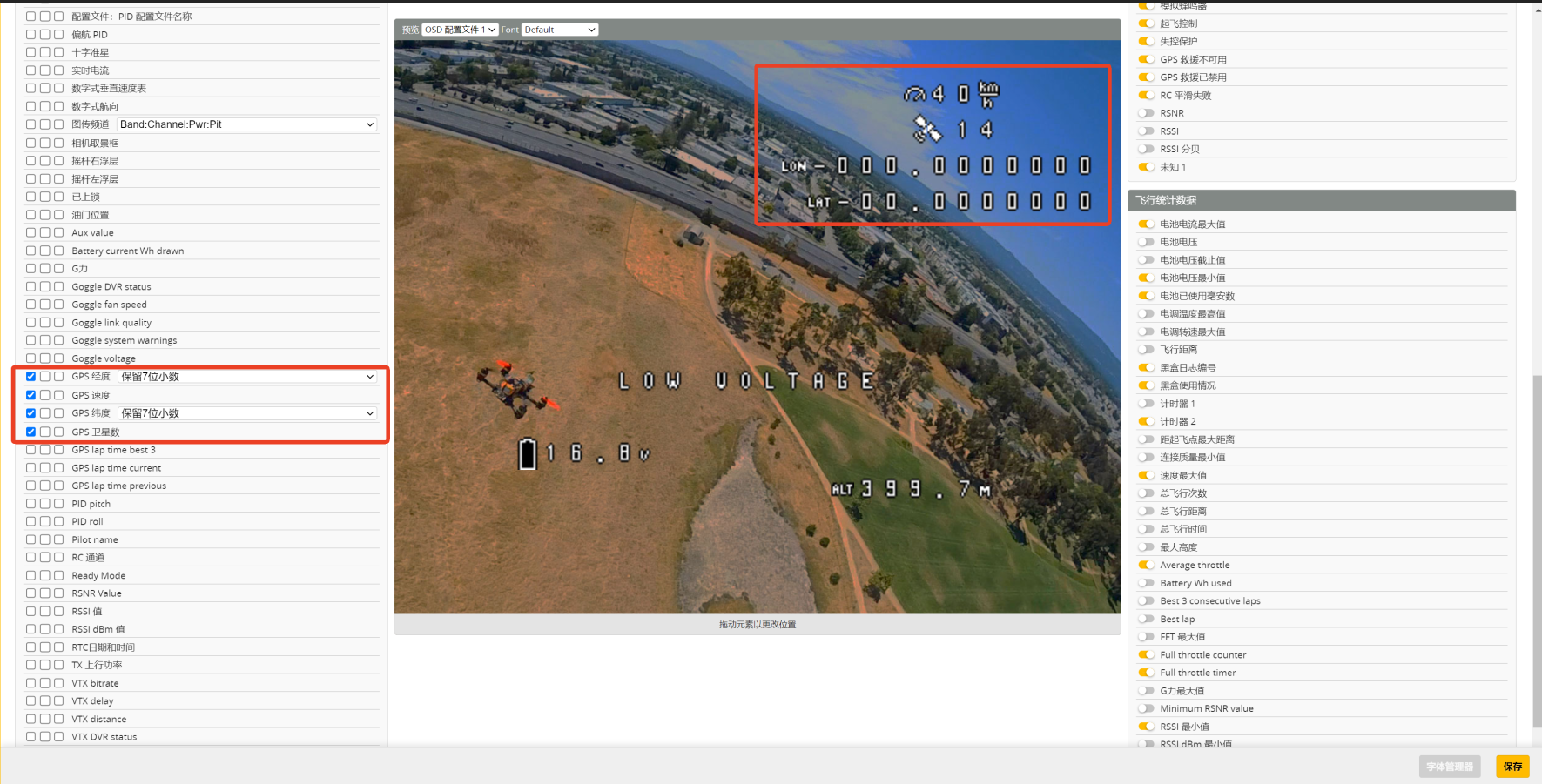

3.开启的OSD元素在没有对应的传感器或没有进行对应设置时是无法显示的

例如，如果没有安装GPS，但设置了速度，经纬度等与GPS有关的OSD元素，

在实际的眼镜屏幕中是无法显示这些信息的


3.图传协议设置

（1）确认使用的图传是IRC Tramp协议还是SmartAudio协议，并下载图传对应的图传表

• tx800与tx Ultra都是IRC Tramp协议的图传： 图传表下载链接

（2）根据图传的协议设置端口

协议选择如下：

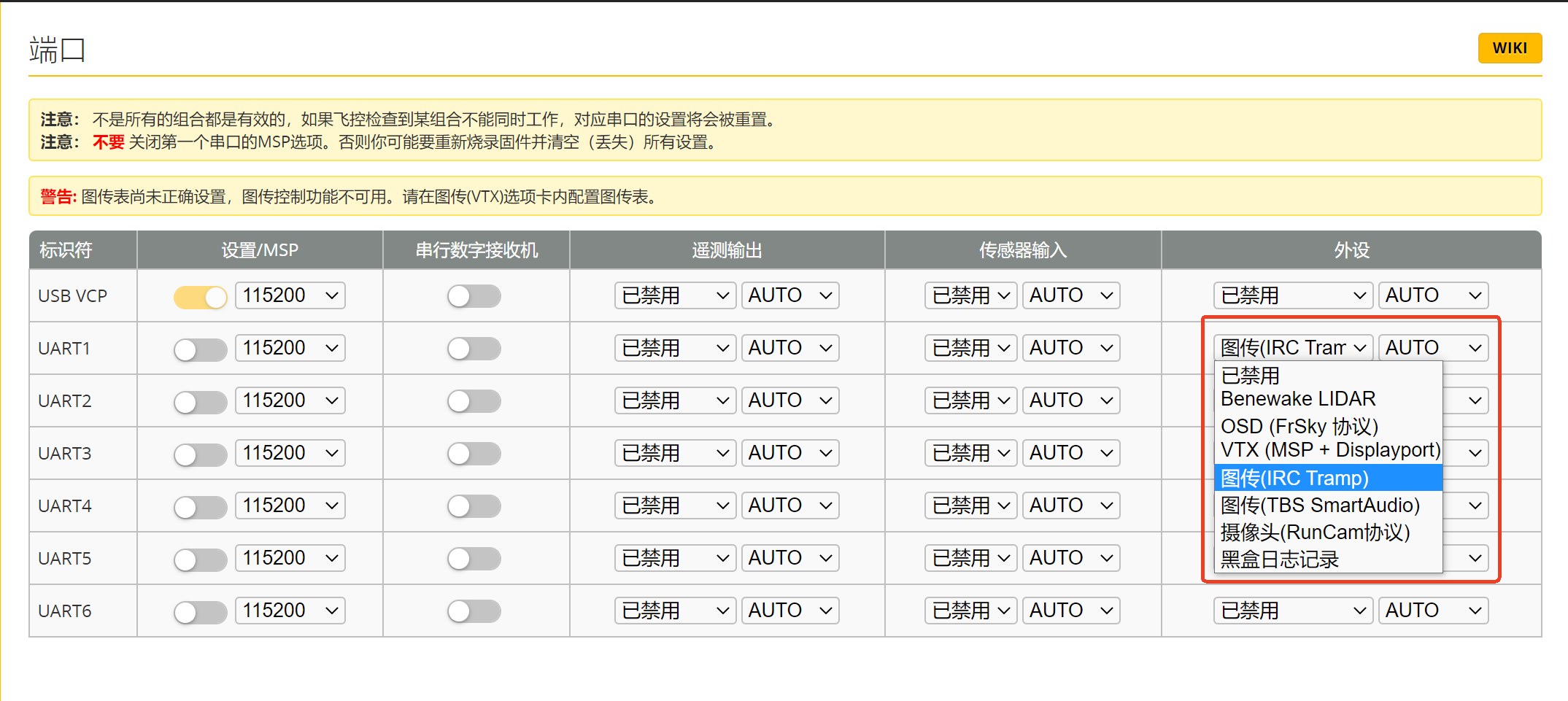

如果是IRC Tramp协议，请选择“图传（IRC Tramp）”，具体的端口请根据连接的焊盘进行选择（例如：接线图中连接到了T1焊盘，就开启UART1的外设选项）

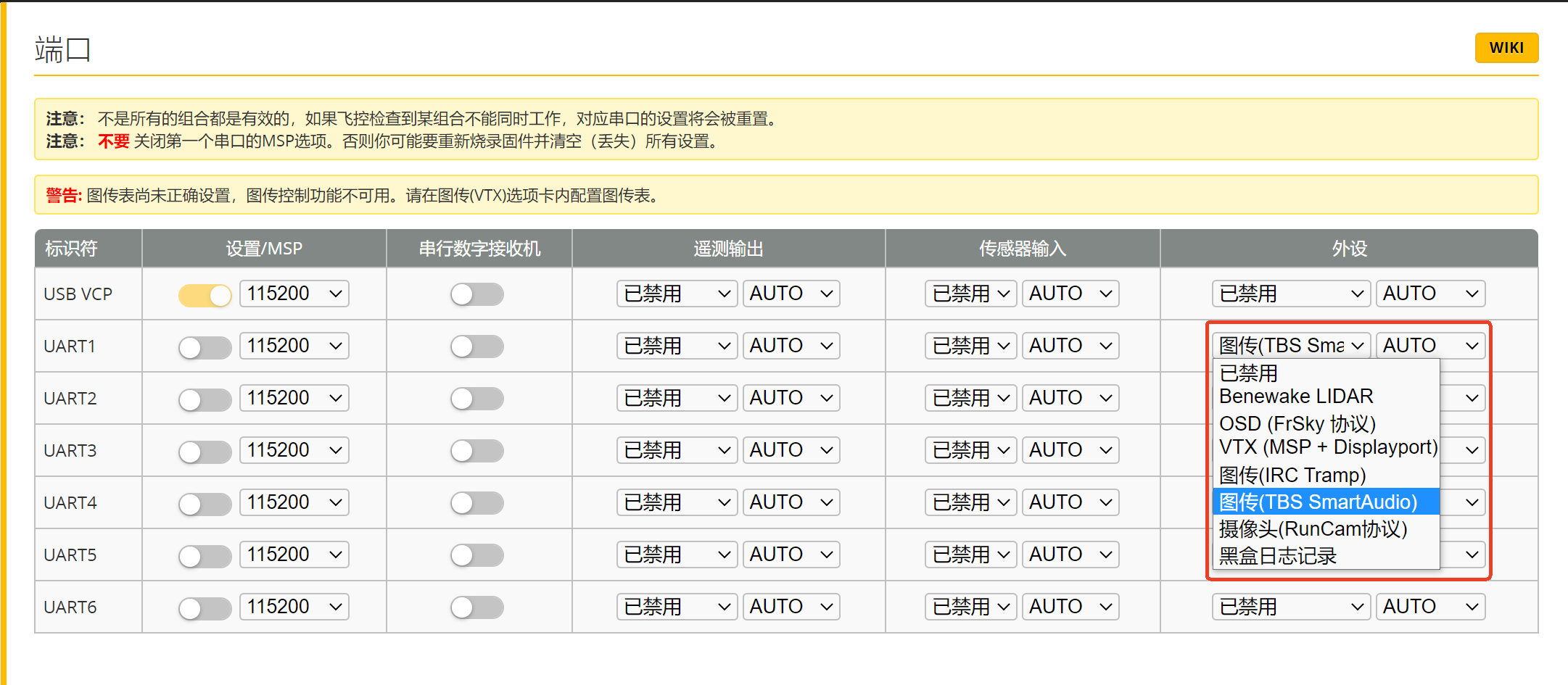

如果是Smart Audio协议，请选择“图传（TBS SmartAudio）”，具体的端口请根据连接的焊盘进行选择（例如：接线图中连接到了T1焊盘，就开启UART1的外设选项）


注意：虽然是TBS SmartAudio协议，但并不只有黑羊图传使用这个协议

（3）导入图传表

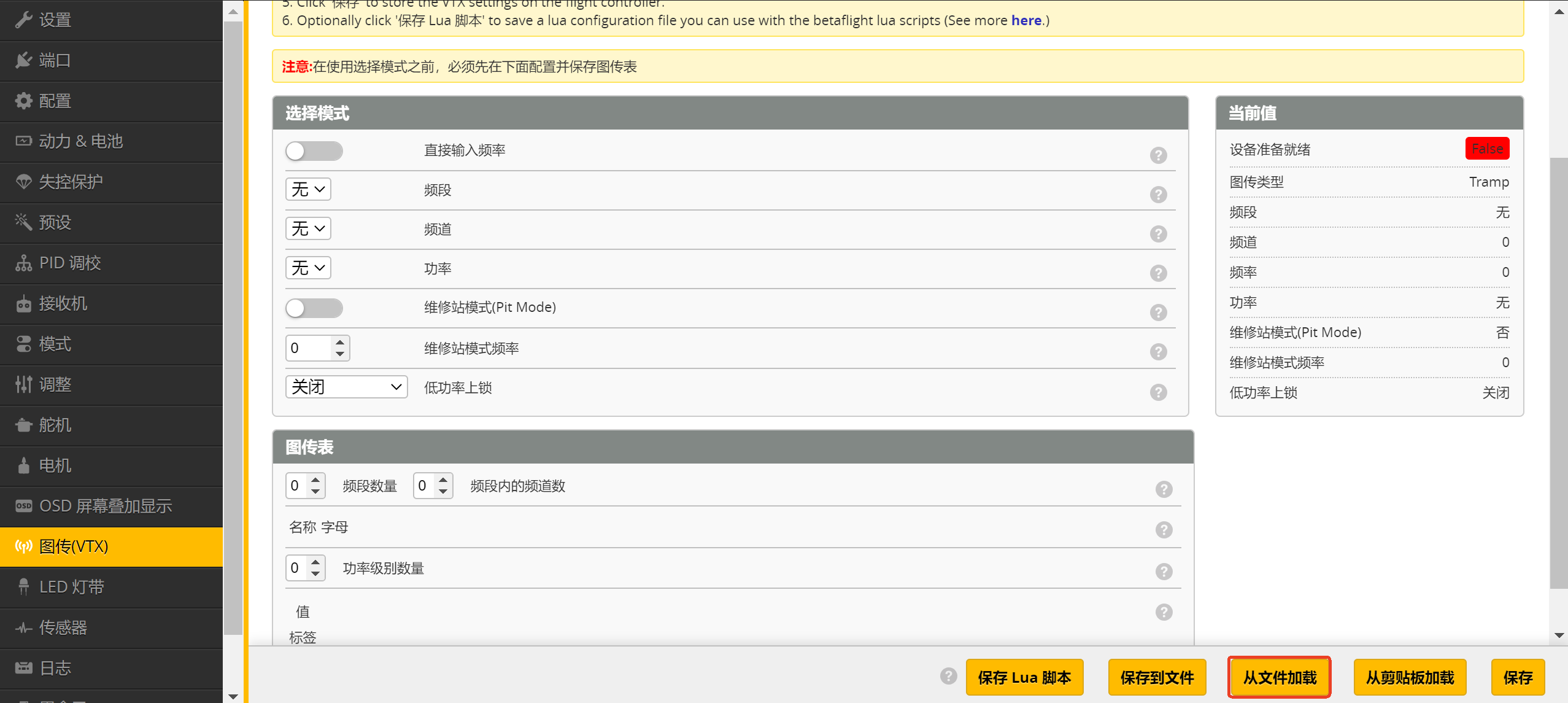

打开地面站的“图传”页面，点击从文件加载


然后加载之前下载的图传表，加载完成后点击保存

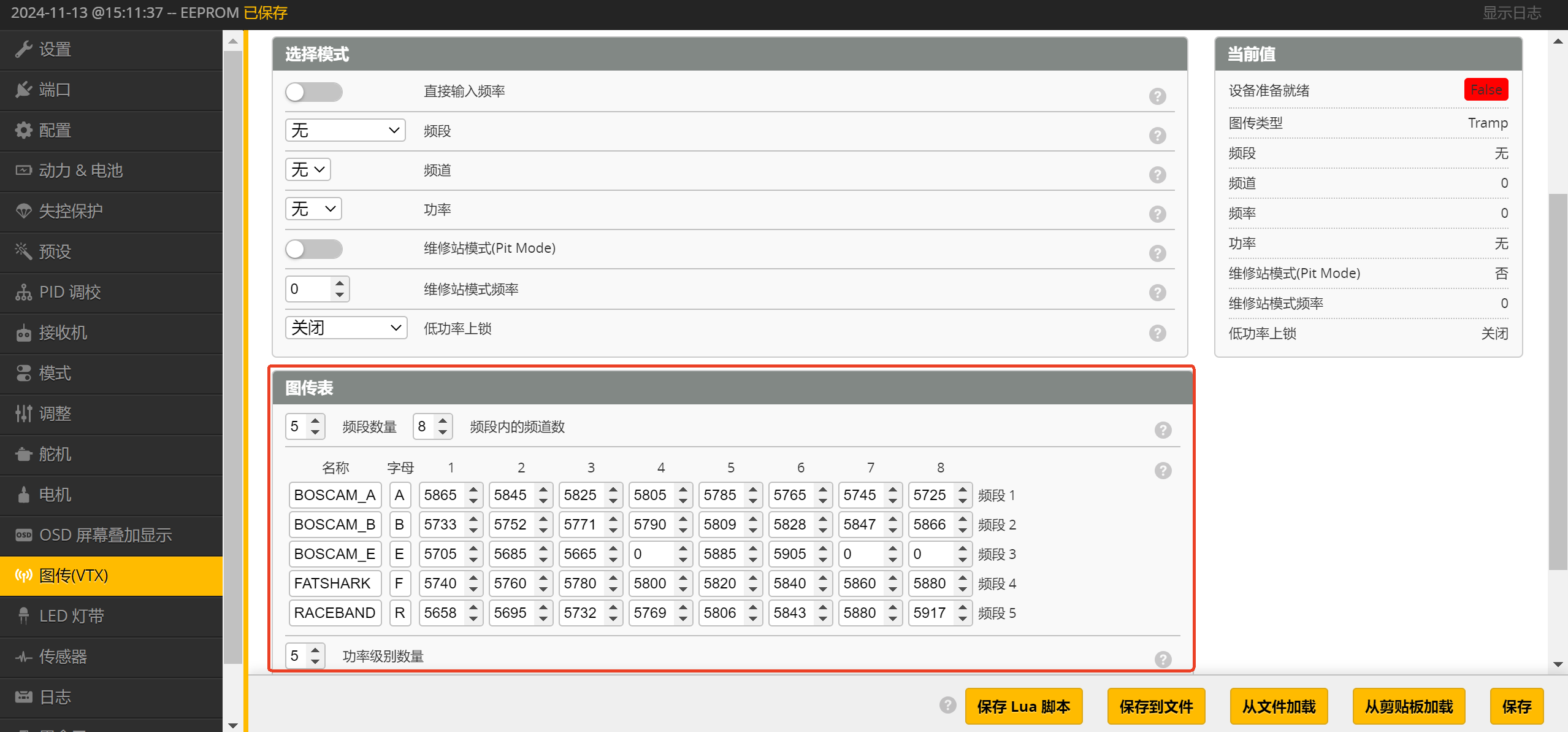

此时就可以看到图传表出现在了betaflight 地面站中

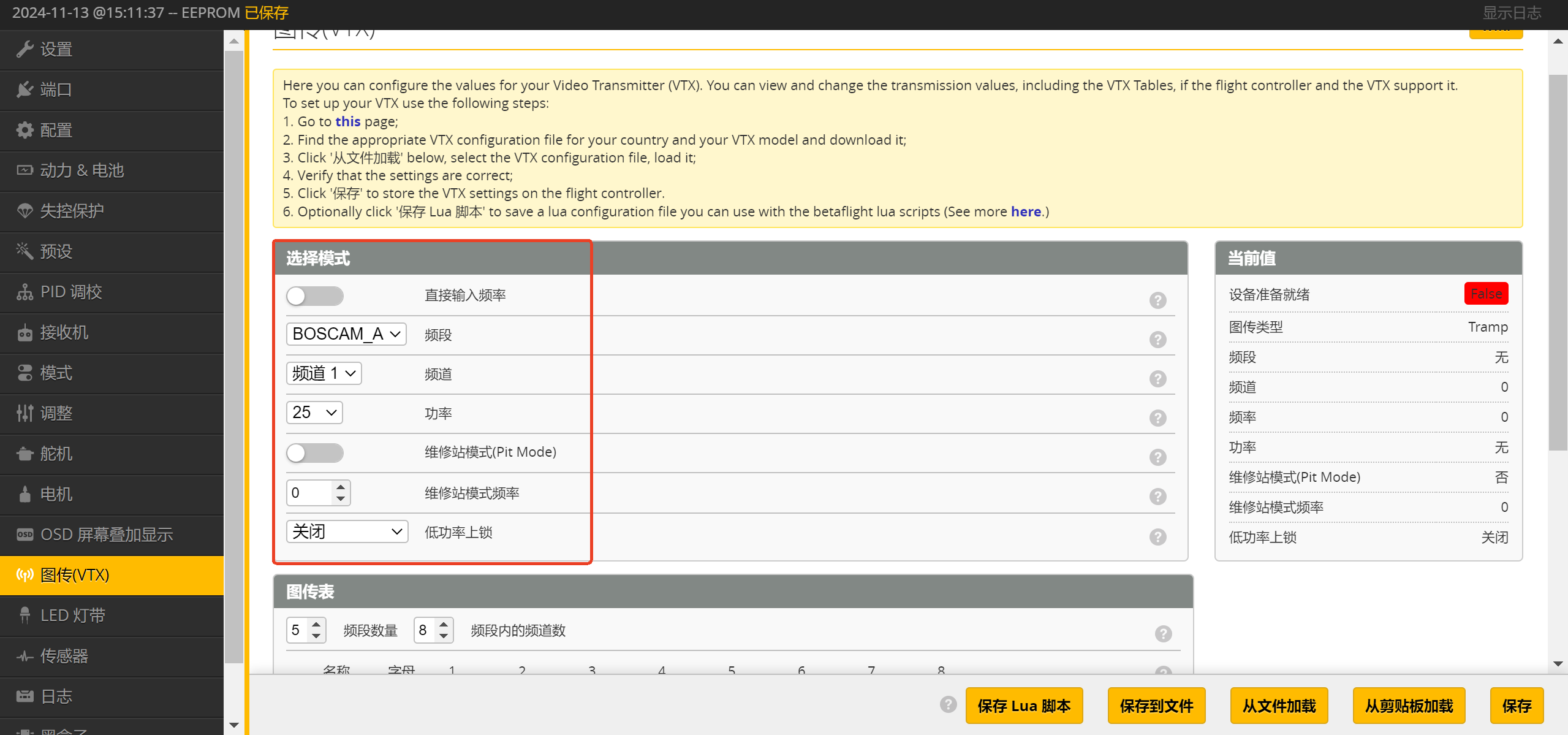

（4）更改图传的频率与功率

在导入图传表后，就可以在上方的“选择模式”选项中，更改图传的功率与频道了
