载入图传表文件教程

此教程适用于BF4.4及以上版本的固件

SpeedyBee-TX ULTRA（CE） .json

SpeedyBee-TX ULTRA（USA）.json

SpeedyBee-TX ULTRA（EU）.json

接线图： https://docs.speedybee.cn/fpv/vtx&vrx/tx-ultra/wiring-diagram-of-tx1600.html

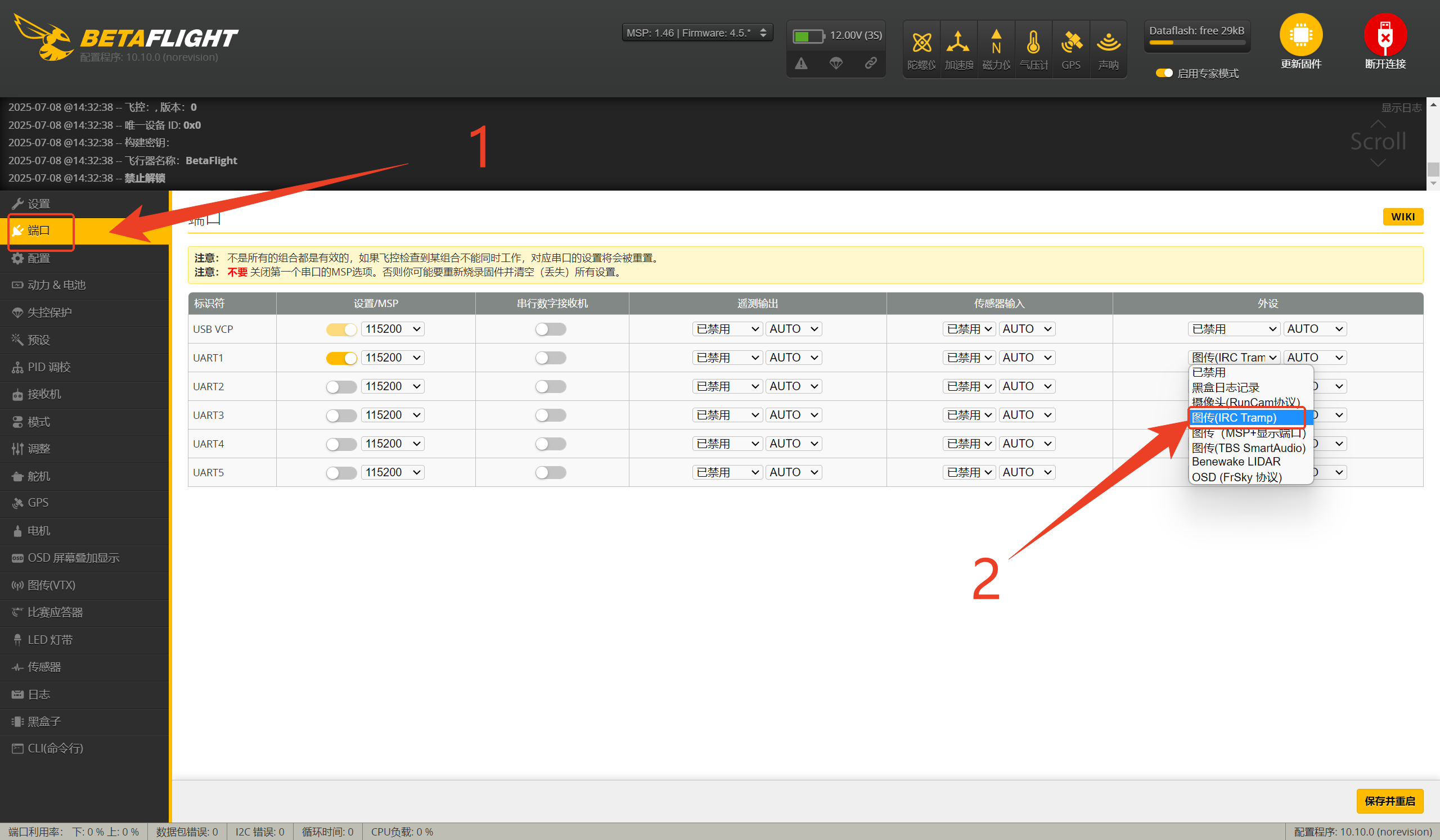

将飞控连接至电脑，连接Betaflight。选择端口，并将所焊接图传的相应端口选择“IRC Tramp”，然后点击“保存并重启”。

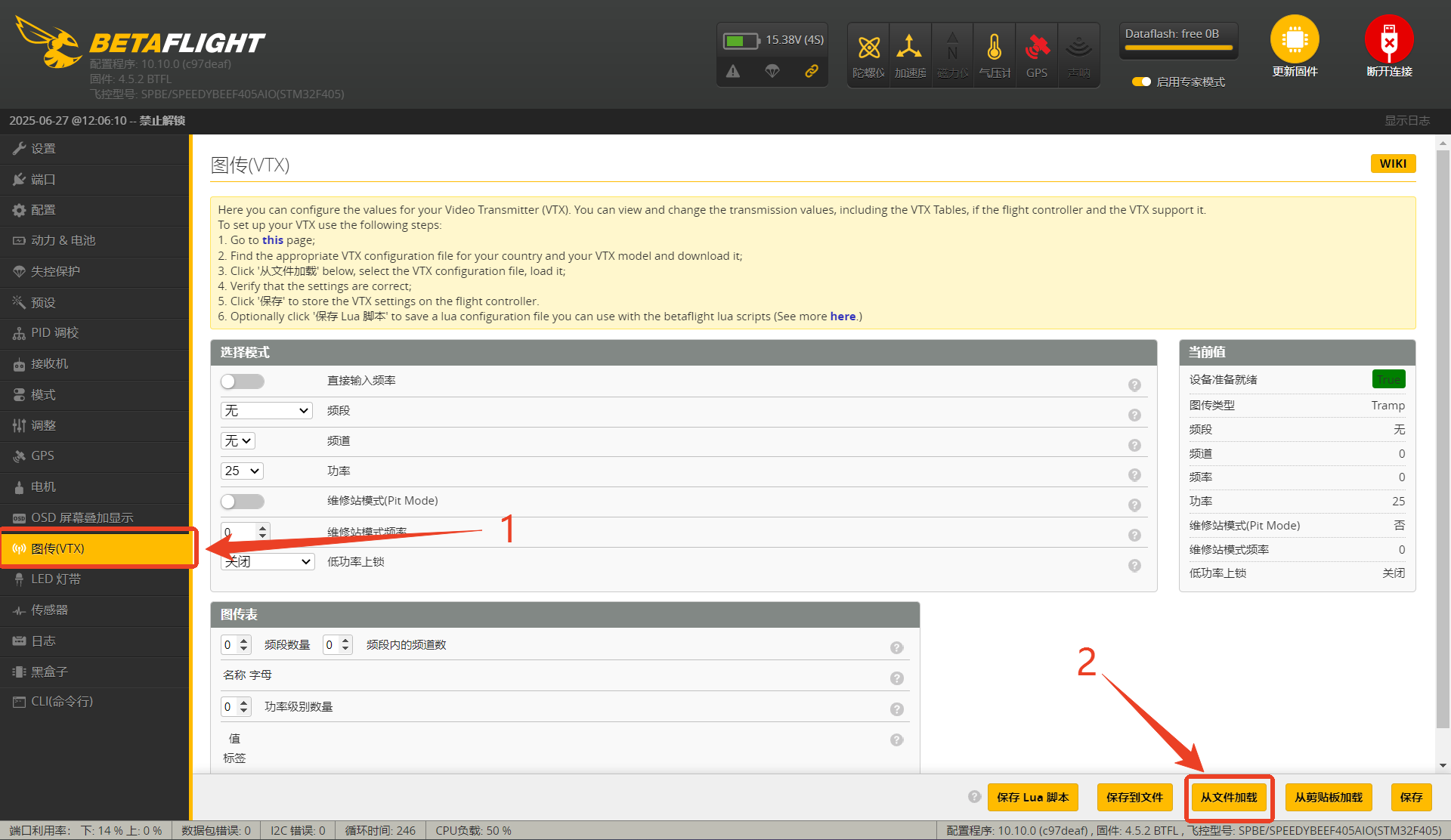

打开“图传（VTX）”界面，再选择“从文件加载”。

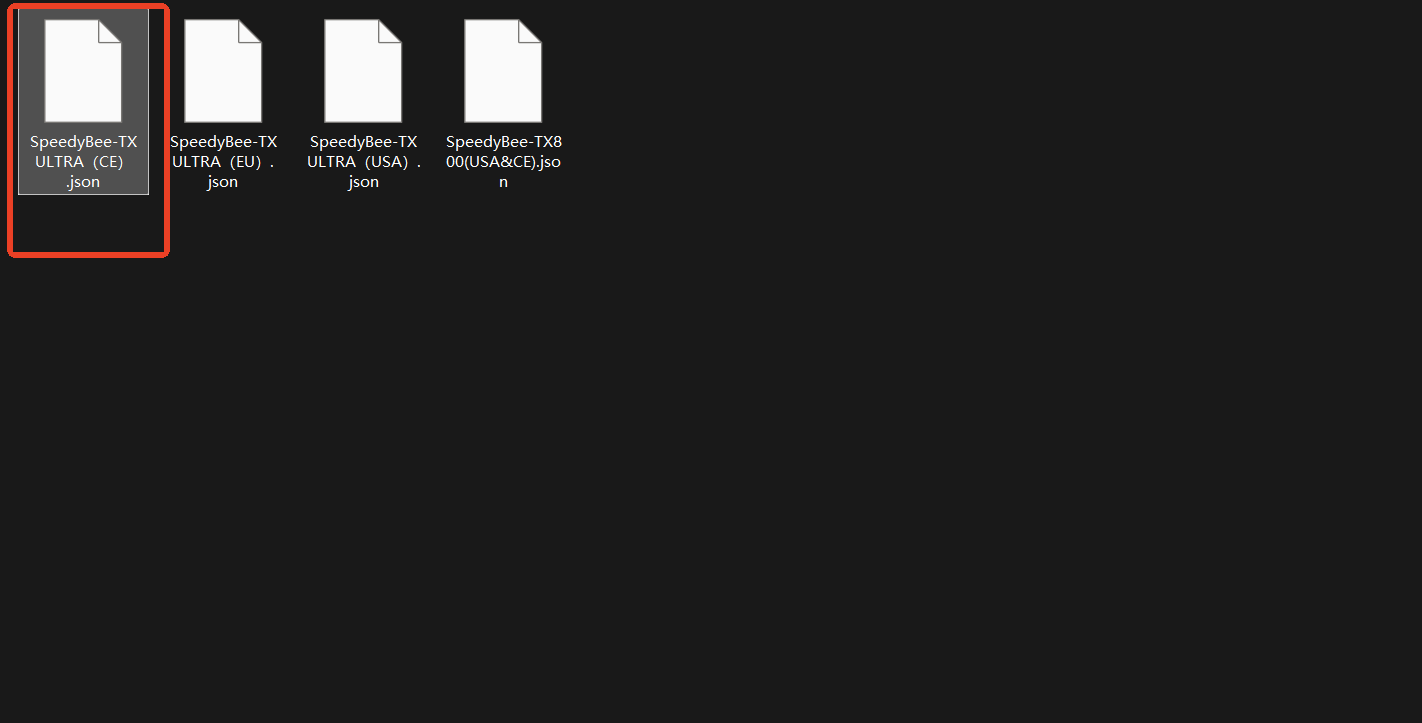

选择相应的图传表，并点击“打开”。 （该文件可以在官网上下载，或者您可以联系官方支持以获取该文件）

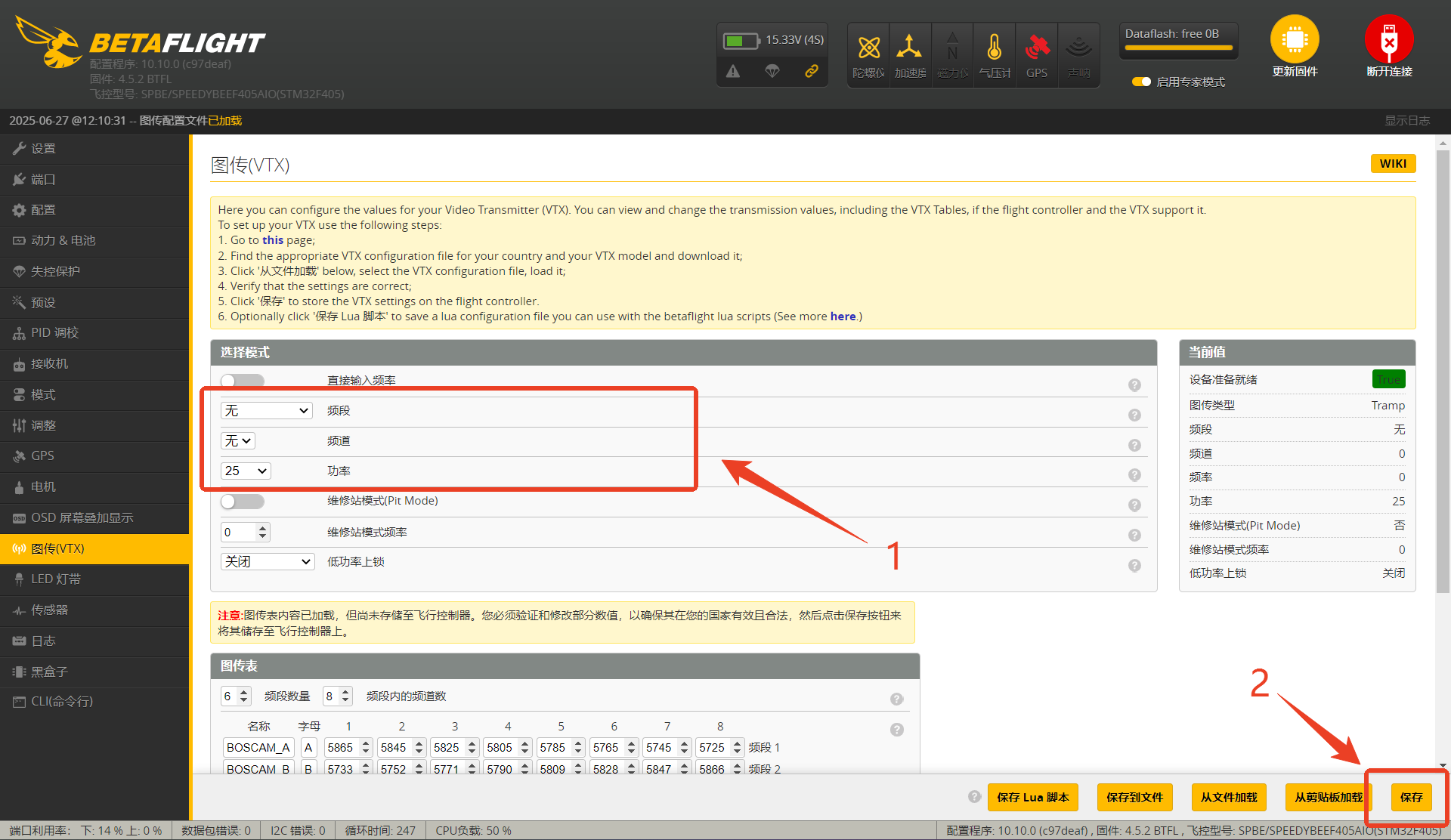

4. 打开文件后，选择您需要的频段、频道和功率，然后点击保存。
