SpeedyBee F405 WING APP 飞控LED灯状态说明

一、原理

SpeedyBee F405 WING APP 飞控USB扩展板上的LED灯用于指示飞控系统的状态，包括系统初始化、GPS状态、电机锁定/解锁状态、传感器状态等。

二、设备准备

1）飞控：SpeedyBee F405 WING APP 飞控及其扩展板 适用该教程。

2）地面站：Mission Planner 地面站。

三、具体操作

3.1 配置LED扩展板

1）检查飞控固件：确认飞控固件为 ArduPilot 固件，INAV 固件无法设置 LED灯 状态。

2）连接飞控：通过USB线连接飞控与电脑，并打开地面站软件。

3）配置通道：点击地面站中的“初始设置”。进入“SEVOR OUTPUT”菜单。

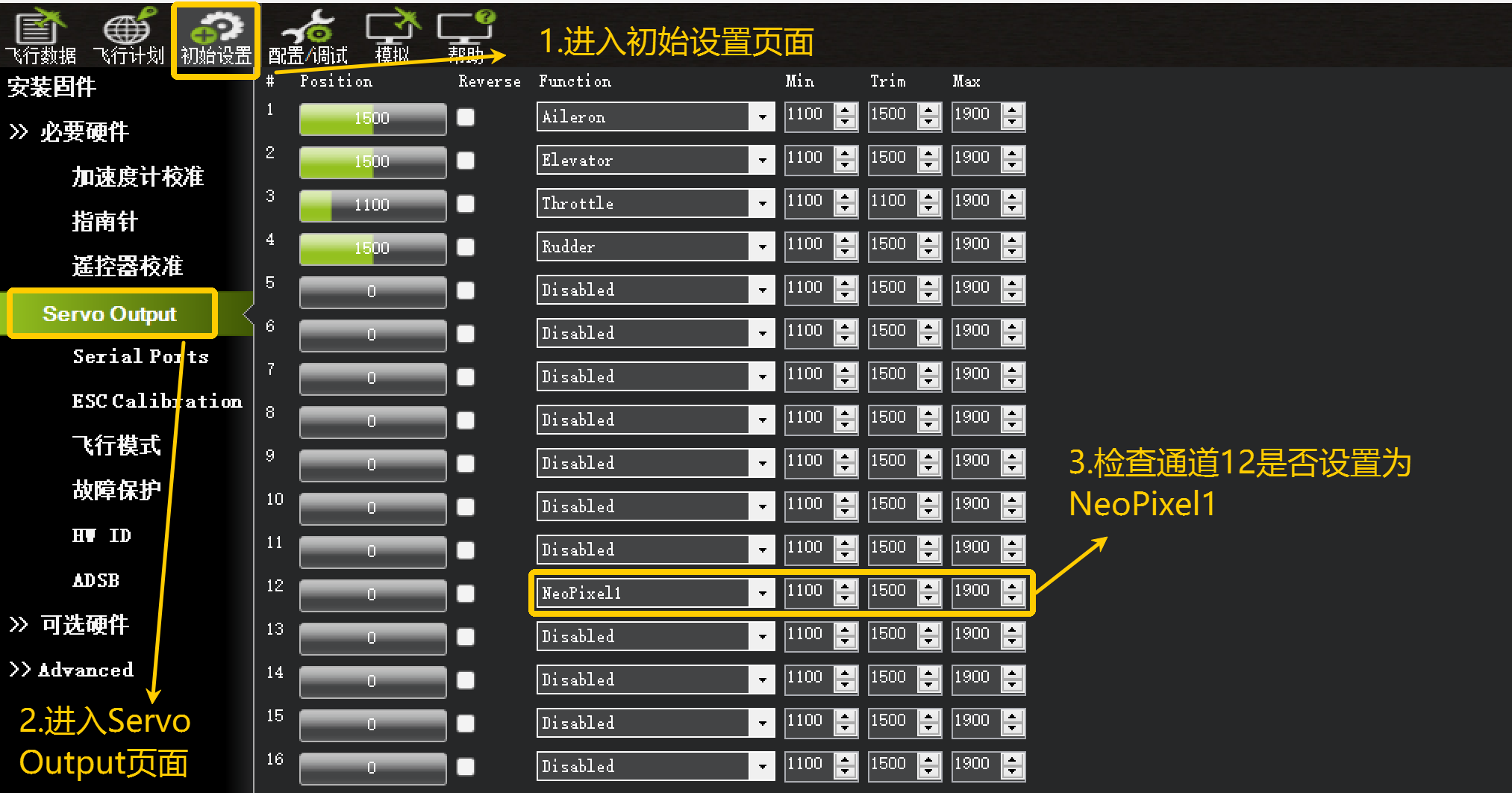

4）检查12通道配置是否正常（如下图所示），如未配置请自行进行配置。


3.2 指示灯状态说明

3.2.1 飞控主板指示灯

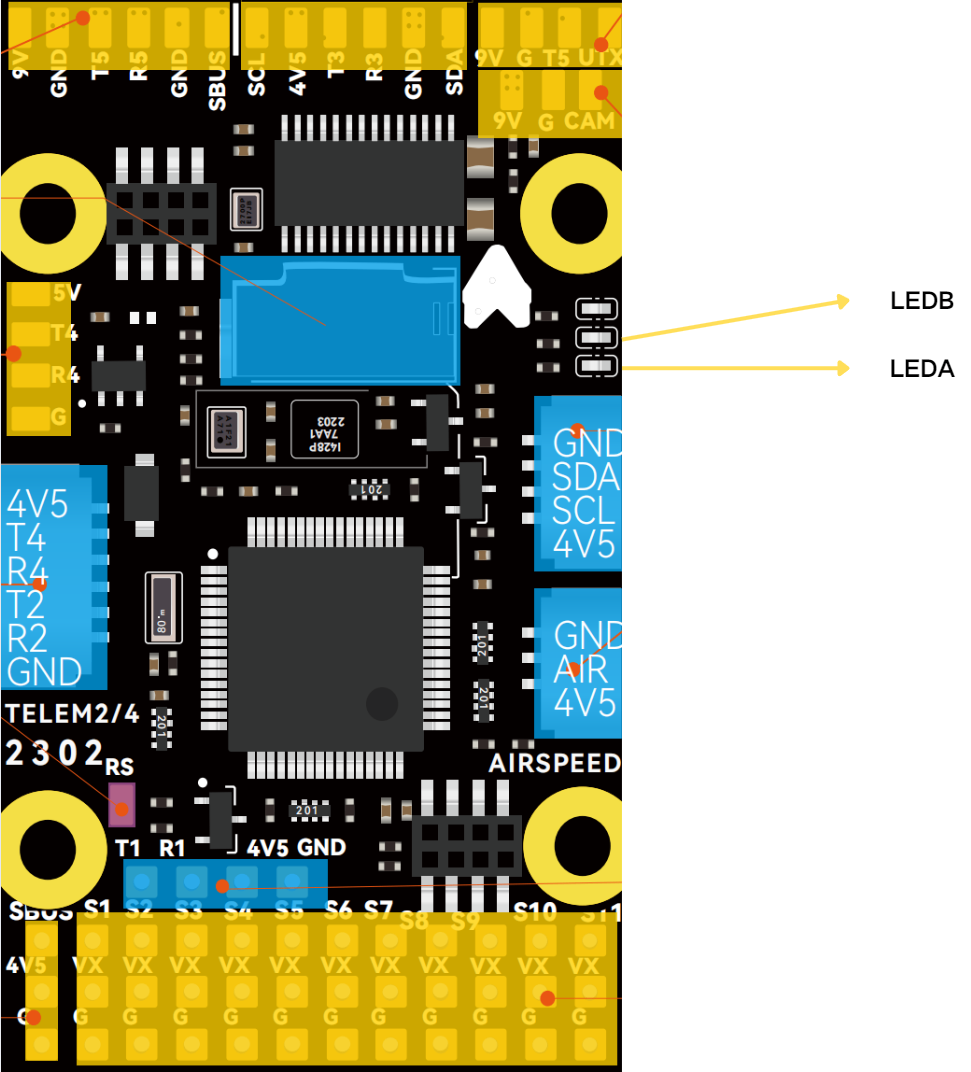

SpeedyBee F405 WING APP 飞控设计有两种类型指示灯，一种是单色LEDA（绿灯）和LEDB（蓝灯）在飞控主板。

状态说明：

• LEDA -绿灯：显示系统状态。
• LEDB -蓝灯：显示GPS状态。
• 闪烁模式：每秒重复一次，具体模式如下：电调校准模式：绿灯以4Hz的50%占空比闪烁，与蓝灯交替闪烁。


3.2.2 扩展板状态指示灯

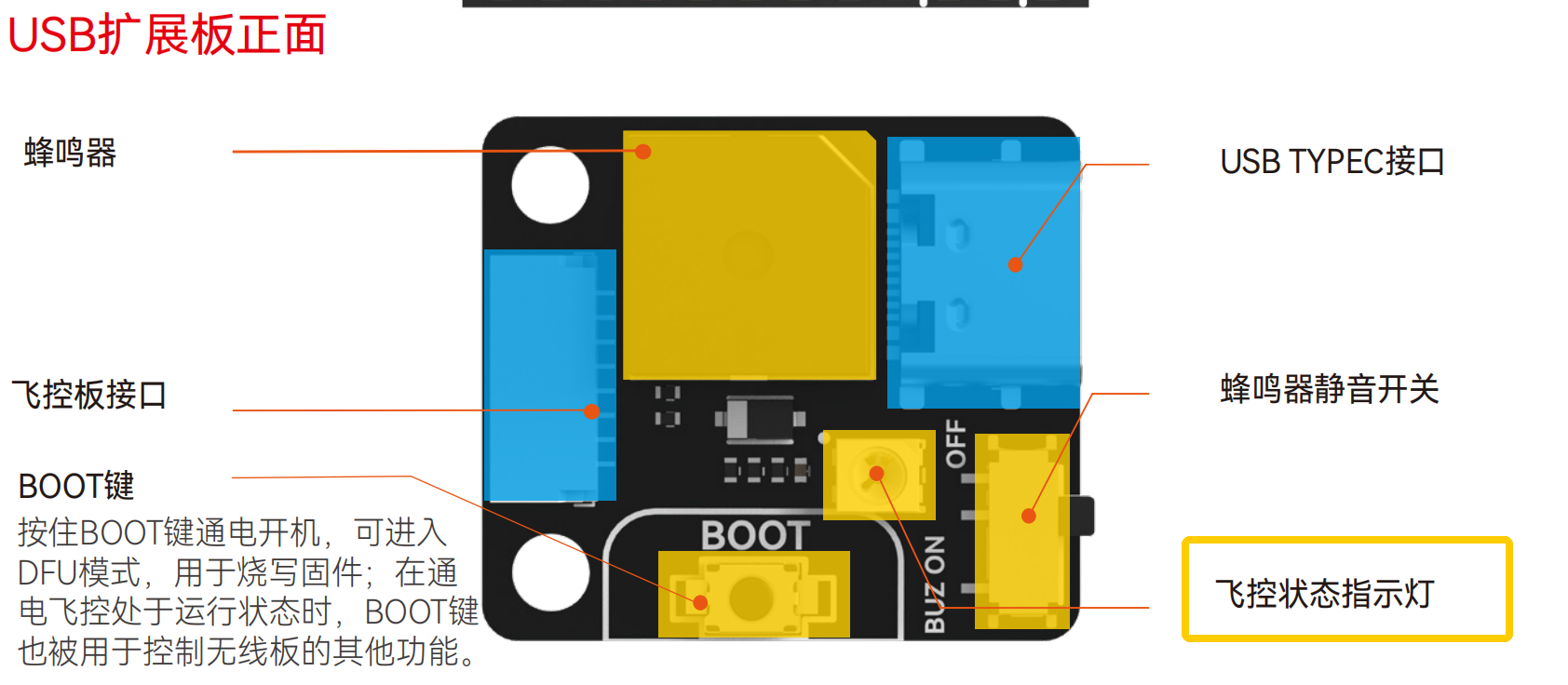

另一种是 Neopixel RGB LED在USB 扩展板上。


状态说明：

• 正常状态：

  • 蓝色慢闪：电机锁定，GPS未定位。
  • 蓝色长亮：电机解锁，GPS未定位。
  • 绿色慢闪：电机锁定，GPS已定位，飞控状态正常可随时解锁。
  • 绿色快速：电机锁定，GPS已定位（高精度定位），飞控状态正常可随时解锁。
  • 蓝色长亮：电机解锁，GPS已定位。

• 异常状态：

  • 黄色双闪：解锁检查异常（需连接地面站检查）。
  • 黄色单闪：进行失控保护（默认盘旋或返航模式）。
  • 黄色快闪：进行电量保护（默认返航）。
  • 黄蓝交替快闪：GPS定位飘逸或GPS丢星。
  • 红黄交替快闪：EKF故障或IMU传感器故障。

3.2.3 无线板RGB LED

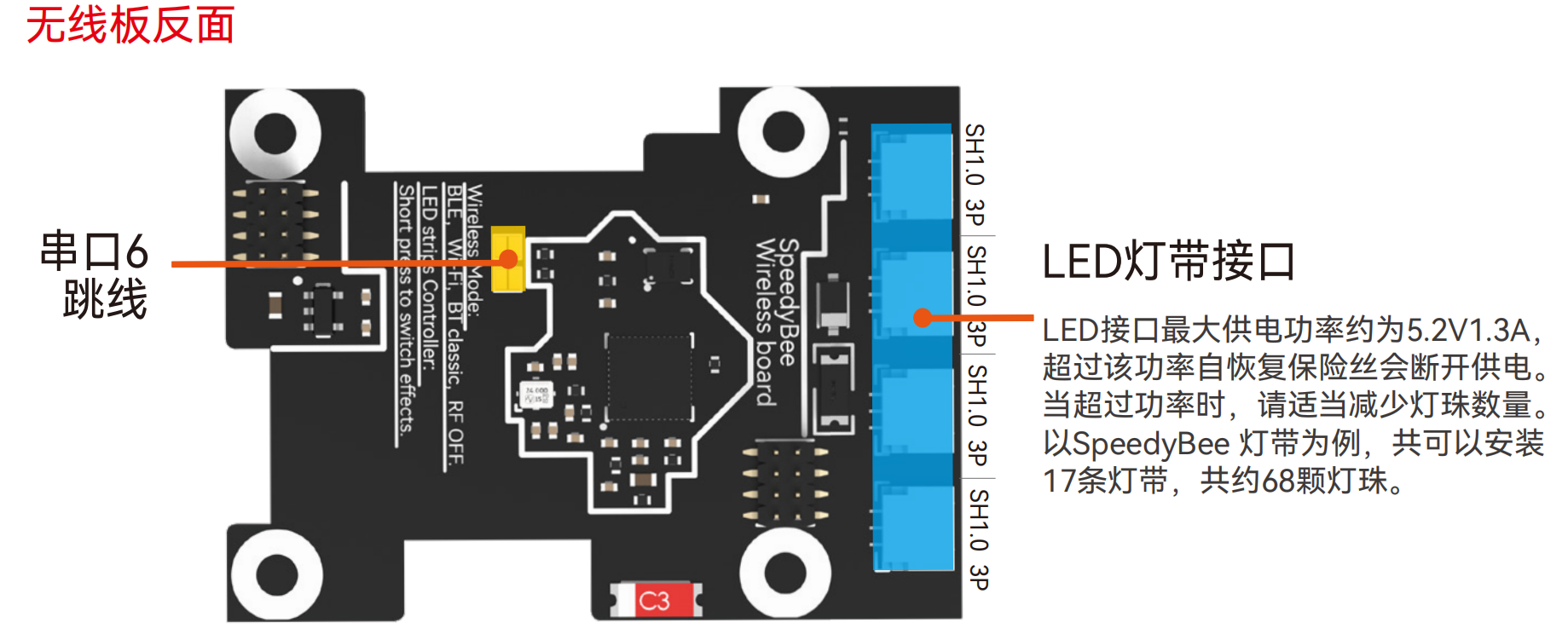

• 通过WIFI板的LED座子输出四路RGB LED颜色， 状态与USB扩展板上的RGB灯相同。
• 可通过修改 NTF_LED_BRIGHT 和 NTF_LED_LEN 参数控制LED亮度和数量（最多32颗）。
