如何设置OSD元素
2025/5/22大约 3 分钟
一、原理
OSD（On-Screen Display）功能允许在 FPV 画面上显示重要的飞行数据，如 电池电压、飞行模式、飞行高度等，帮助飞行员实时监测飞行状态。
ArduPilot 固件支持 OSD 自定义设置，用户可自由选择显示内容，并调整元素位置，以适配 模拟图传或 DJI O3 数字图传 等不同显示设备。
二、设备准备
1）飞控： SpeedyBee F405 WING APP / SpeedyBee F405 WING MINI /SpeedyBee F405 WING APP V2 任意一款飞控均适用该教程。
2）FPV设备： 图传屏幕或FPV眼镜
3）地面站： Mission Planner
三、具体操作
OSD元素设置

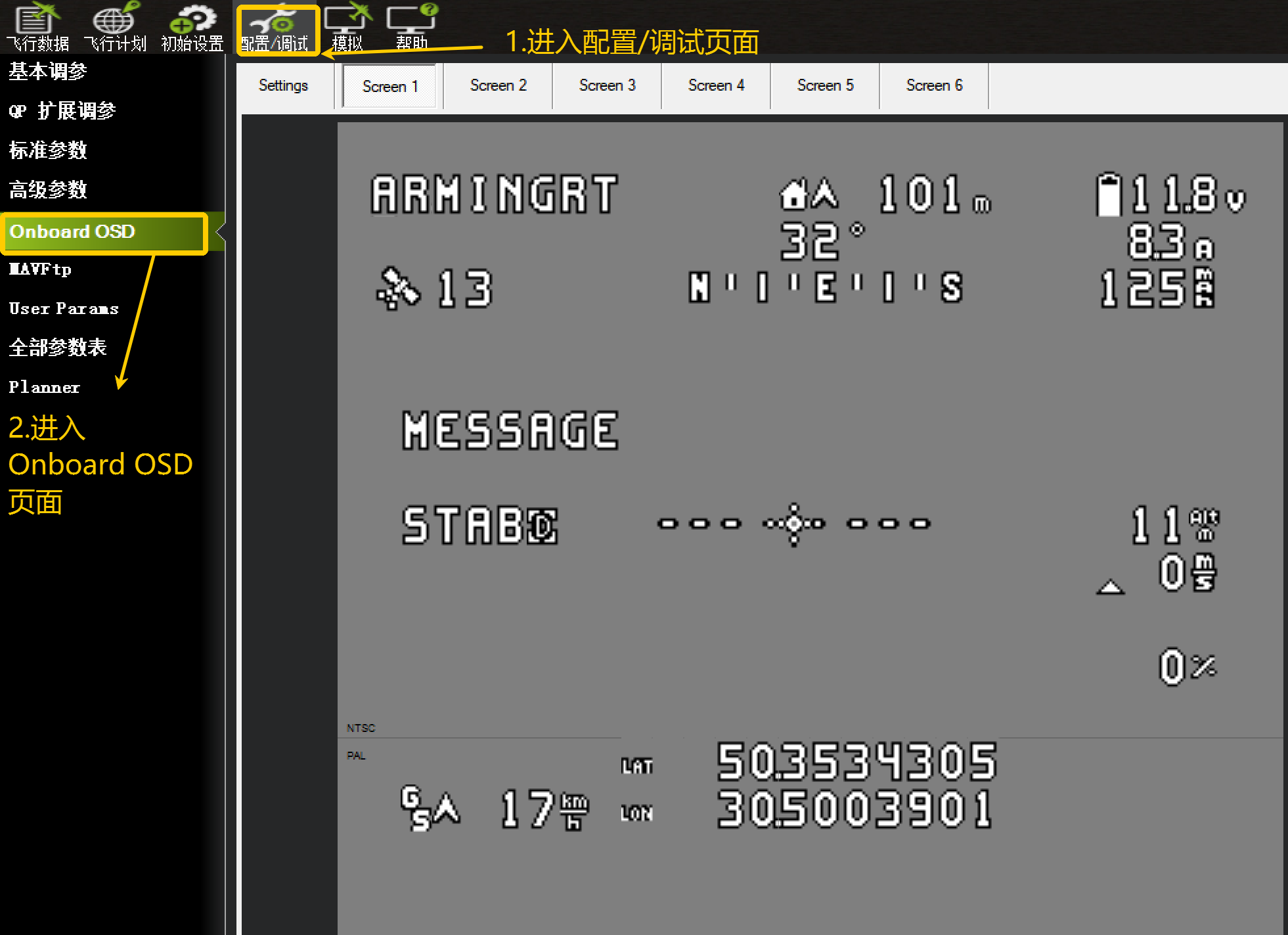

步骤 1：进入 OSD 设置界面
连接飞控至 Mission Planner，确保 USB 连接正常。
进入 “配置/调试” 页面，找到 “OSD” 选项。
进入 Screen1 画面，开始配置 OSD 元素。

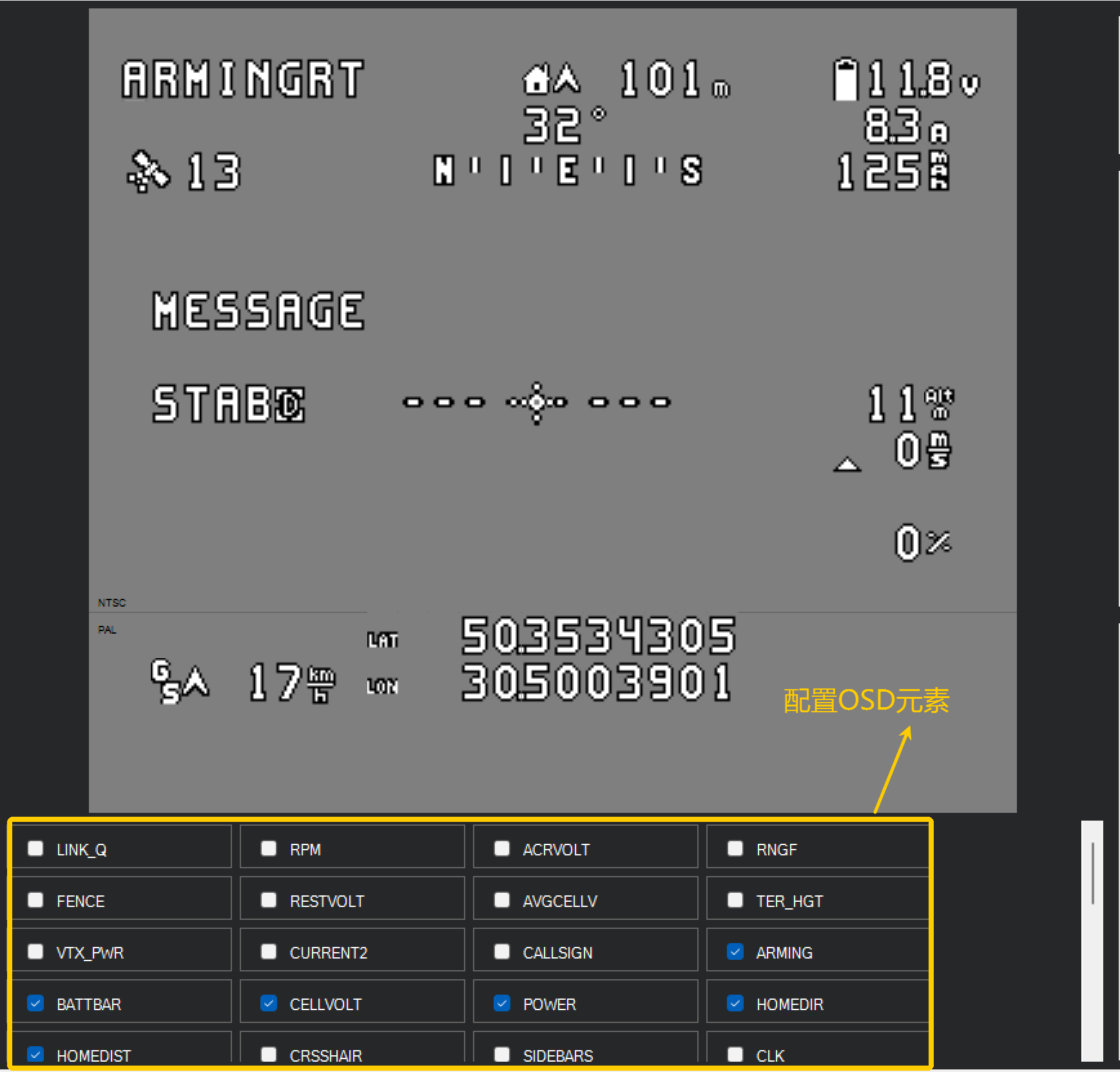

步骤 2：选择 OSD 显示内容
1.勾选需要显示的 OSD 数据，建议选择以下关键参数：
- 电池信息：总电压、单片电芯电压、电流输出。
- 飞行状态：油门值、卫星数、系统信息。
- 导航信息：起飞点距离、飞行高度。
- 辅助信息：准星及地平线（用于视觉定位）。
- 飞行模式：当前飞行模式状态。
可下载该OSD参数文件进行快速导入设置：osd.param

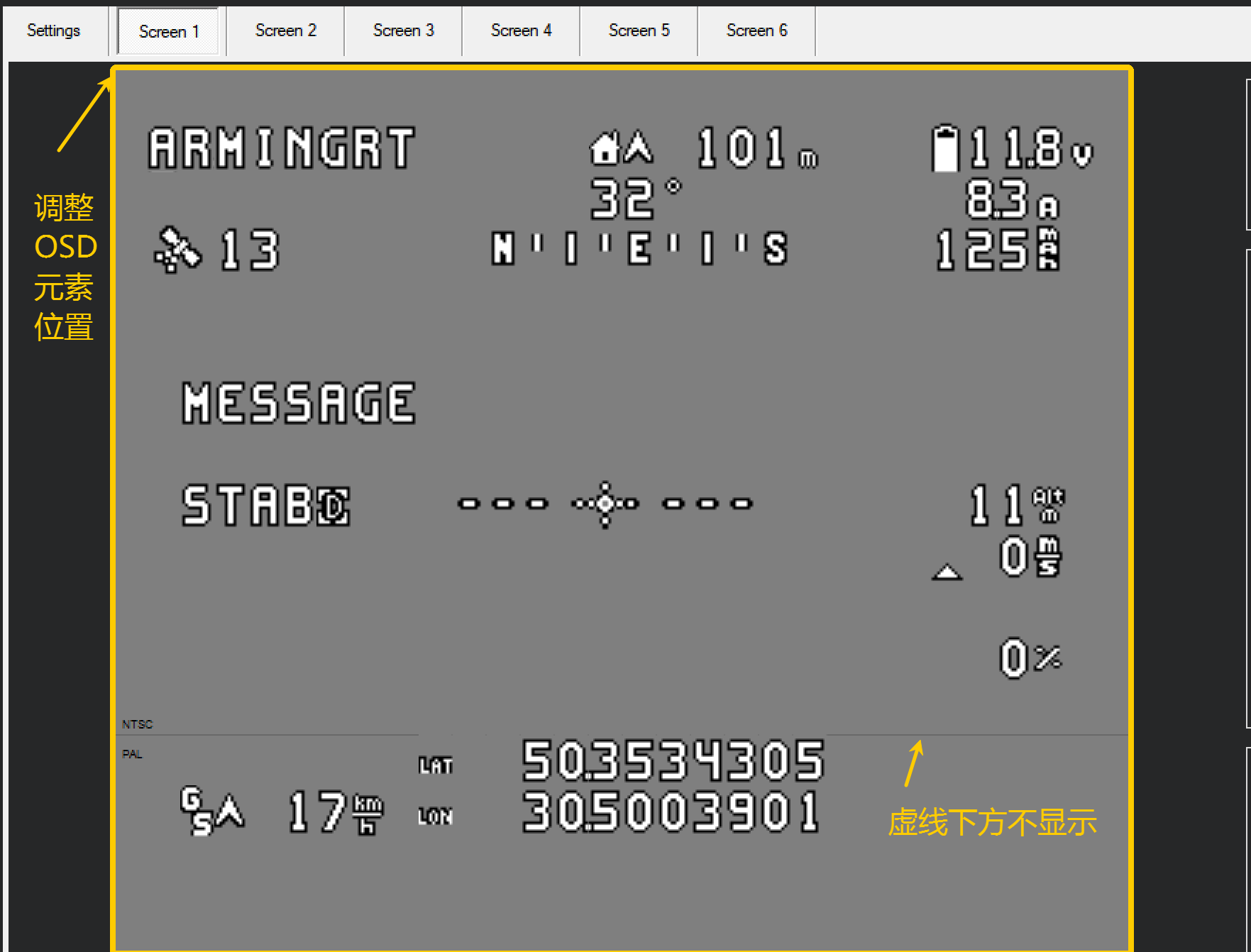

步骤 3：调整 OSD 元素位置
使用鼠标拖动 OSD 元素，调整其在 FPV 画面中的位置。
注意 OSD 画面下方的虚线区域：
- 虚线以下的部分不会显示在 FPV 画面中，请将所有关键信息放置在可视区域。
- 确保 OSD 元素布局合理，不重叠、不遮挡核心数据。
步骤 4：保存 OSD 设置

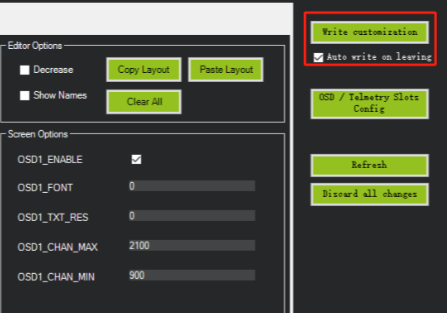

- 完成调整后，点击 “Write customiration” 按钮，将 OSD 设置写入飞控。
- 断开 USB 连接，重新上电飞控，确保 OSD 设置生效。
OSD中英文对照表
| OSD名称 | 中文解释 |
|---|---|
| BAT_VOLT | 电池电压 |
| CURRENT | 电流 |
| BATUSED | 电量消耗 |
| RSSI | 遥控信号强度 |
| SATS | GPS卫星数 |
| FLTMODE | 当前模式 （DJI不显示） |
| MESSAGE | 系统信息 （DJI显示飞行模式） |
| HORIZON | 模拟地平线 （DJI不显示） |
| HOME | 离家距离 （仅模拟图传支持） |
| DIST | 飞行航程 （仅模拟图传支持） |
| HOMEDIR | 离家距离 （仅DJI支持） |
| HOMEDIST | 飞行航程 （仅DJI支持） |
| HEADING | 离家方位角 （DJI不显示） |
| THROTTLE | 当前油门值 （DJI不显示） |
| COMPASS | 罗盘方位 （DJI不显示） |
| GPSLAT | GPS纬度 |
| GPSLONG | GPS经度 |
| ROLL | 横滚值 |
| PITCH | 俯仰值 |
| ALTITUDE | 当前高度 |
| GSPEED | 当前地速 |
| VSPEED | 当前高度变化值 m/S |
| AVGCELLV | 电池单片电压 |
四、Q&A
Q:如何解决OSD没有单片电压显示？
A:

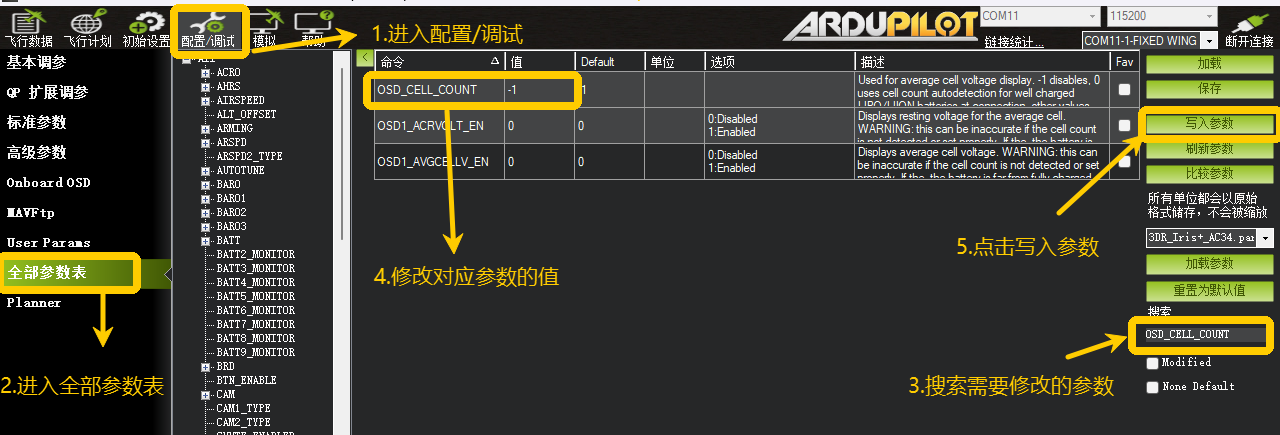

在全部参数树输入OSD_CELL_COUNT,默认是-1所以是没有的。例如用的5S电池，就输入5，4S电池，就输入4。

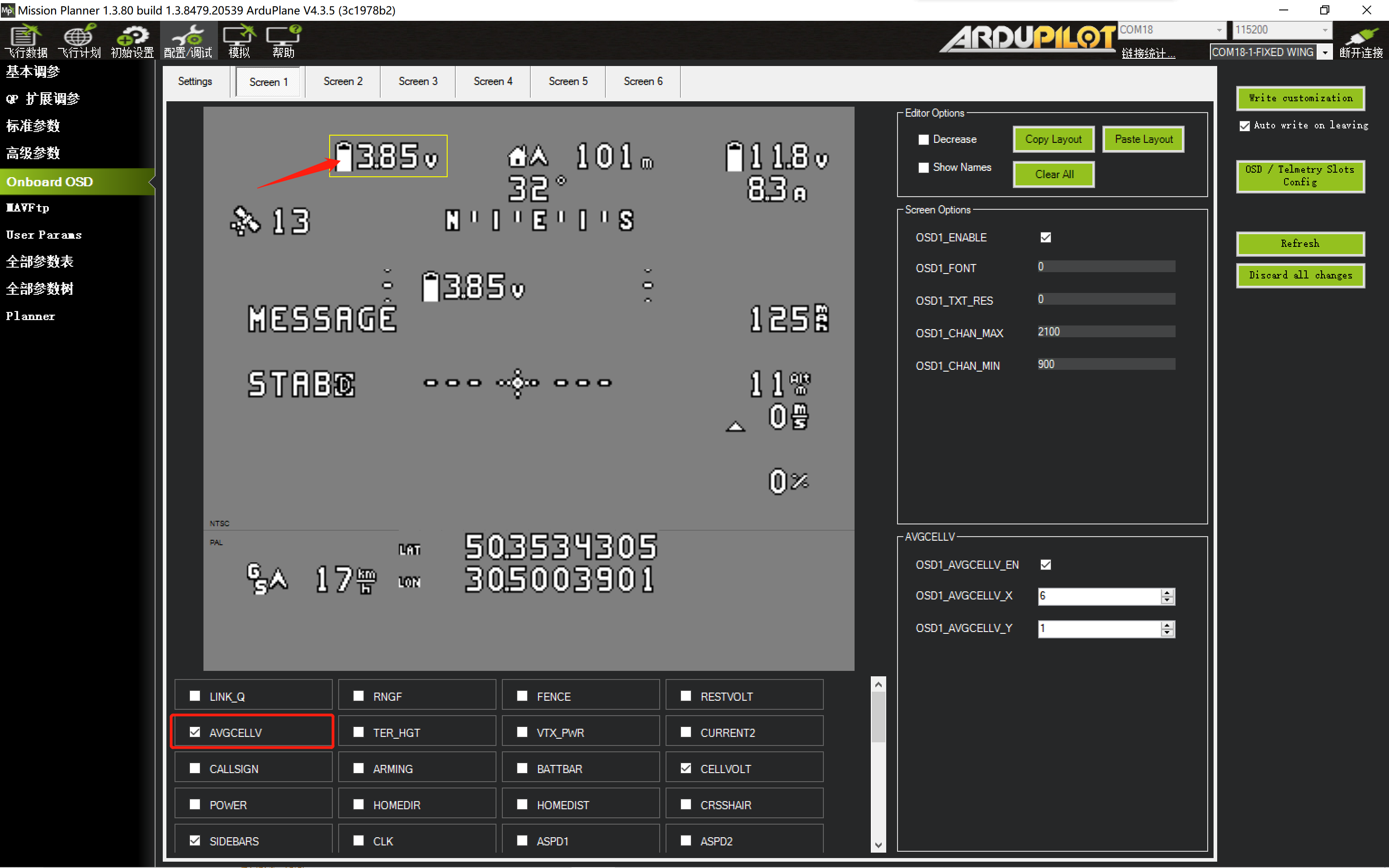

OSD页面勾选AVGCELLV，点击Write customization。随后检查OSD上是否有单片电压显示。
