如何配置OSD元素

2025/5/22大约 3 分钟

一、原理

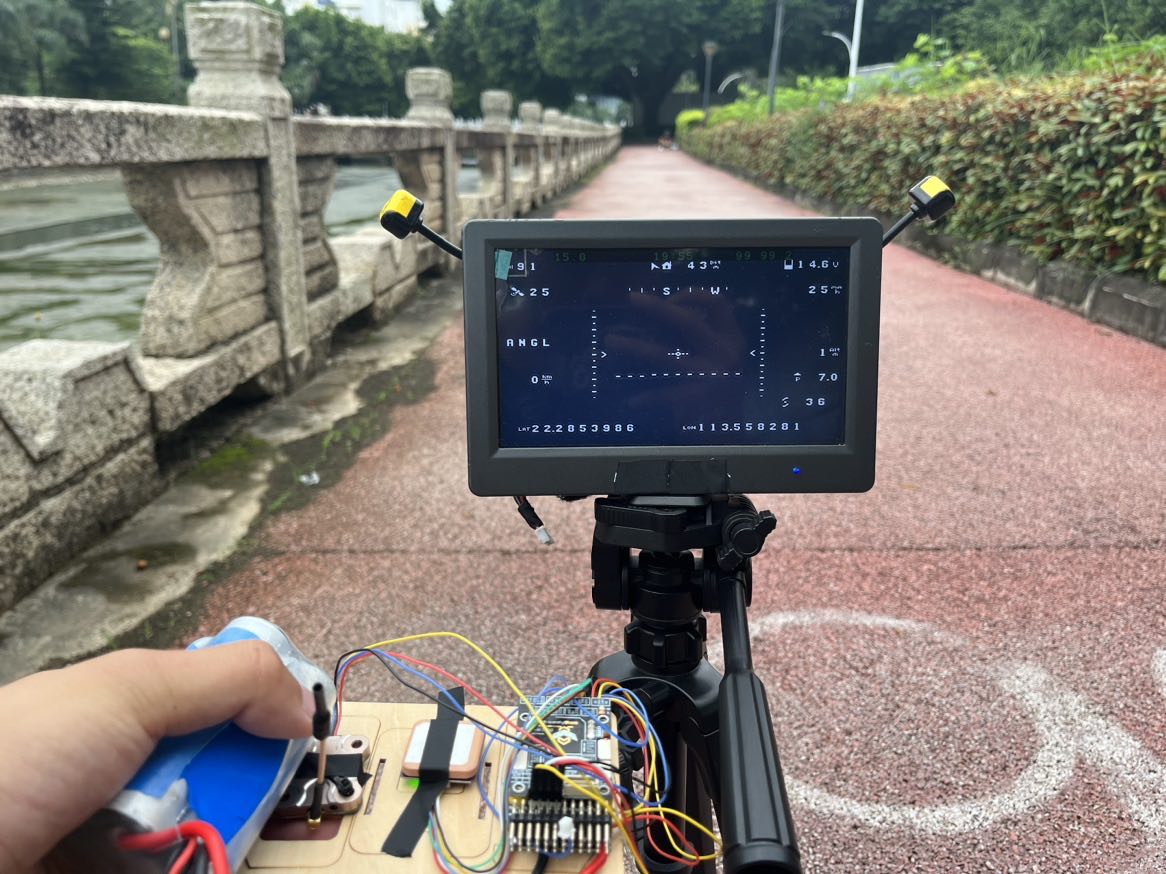

OSD（On-Screen Display） 允许在飞行画面上叠加关键信息，如 电池电压、飞行模式、高度、速度等，便于飞行过程中实时监测状态。

INAV 固件支持自定义 OSD 布局，用户可通过地面站调整 OSD 元素的显示内容和位置，以适配不同的显示设备（如 模拟图传或高清 FPV 眼镜）。

二、设备准备

1）飞控： SpeedyBee F405 WING APP / SpeedyBee F405 WING MINI /SpeedyBee F405 WING APP V2 任意一款飞控均适用该教程。
2）FPV设备： FPV 眼镜或显示屏。
3）地面站： INAV地面站。

三、具体操作

1.进入 OSD 设置界面

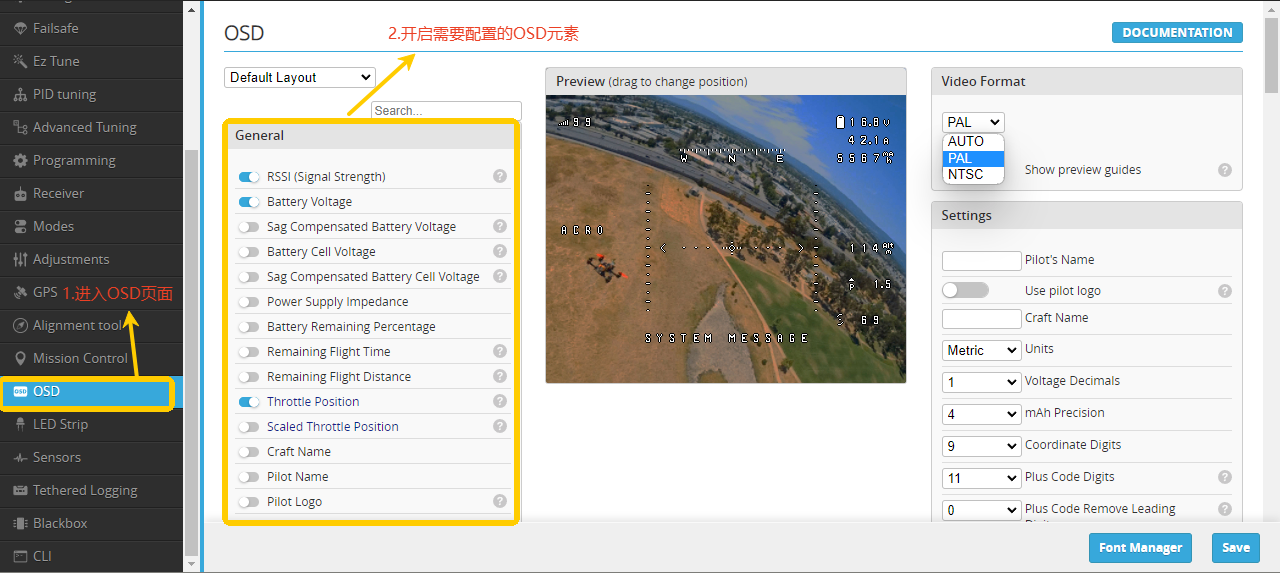

连接飞控至 INAV Configurator 并进入 OSD 页面。
在左侧列表中选择需要显示的 OSD 信息。
推荐勾选的 OSD 元素：

电池信息：总电压、单片电芯电压、电流输出。
飞行状态：油门值、飞行模式、系统信息、卫星数。
导航信息：起飞点距离、飞行高度。
辅助信息：准星及地平线（帮助视觉定位）。

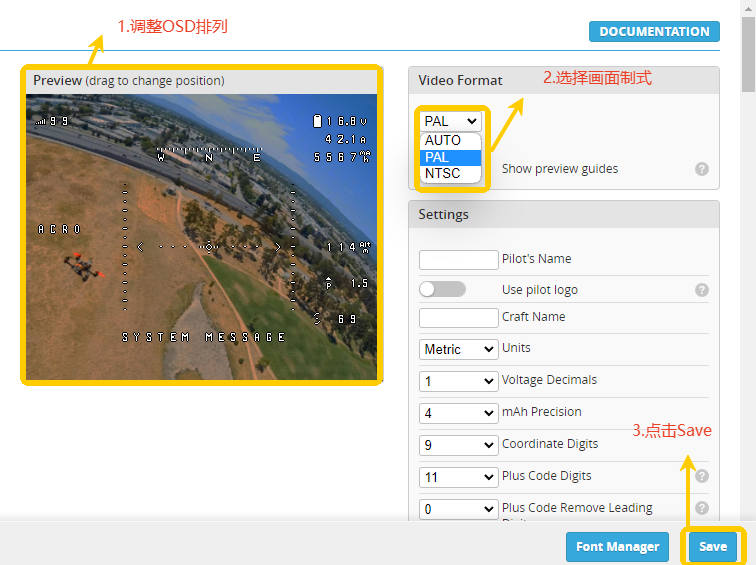

2.调整 OSD 位置

使用鼠标拖动OSD 参数，调整其在 FPV 画面中的位置。
右上角选择OSD 画面制式：

模拟图传（PAL / NTSC）：推荐选择 PAL（适用于大多数模拟图传）。
高清图传：根据设备说明书选择适配的模式。

调整字体大小和排列，避免信息过密或重叠。
点击“Save” 以应用配置。

3.解决字体显示异常

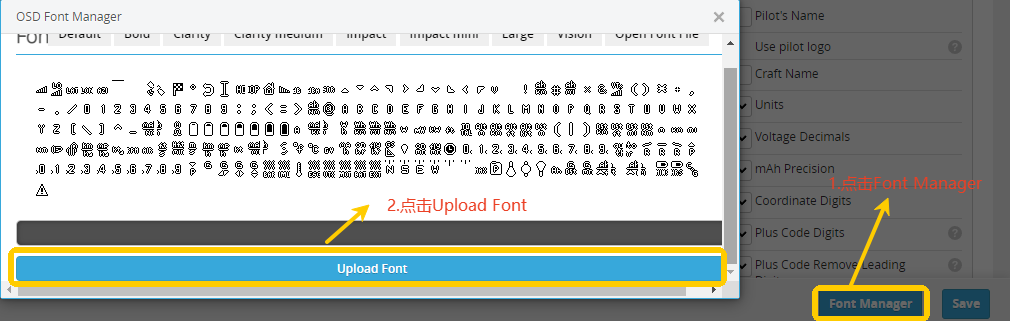

如遇 OSD 字体错误或无法显示，可通过 FONT MANAGER（字体管理器） 进行更新：

进入“OSD 页面” → 点击“FONT MANAGER”。
拉到最底部，选择“更新字体”。
等待字体更新完成，重启飞控，检查 OSD 是否正常显示。

4.导入 OSD 配置

若需快速配置 OSD，可直接导入预设参数：

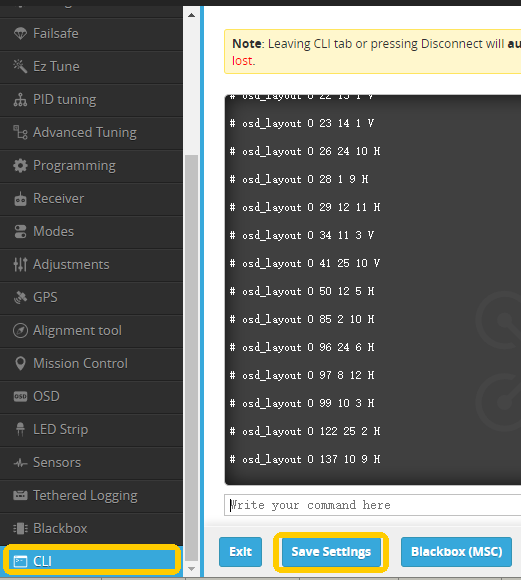

打开 CLI（命令行）界面。
复制以下 OSD 配置代码 并粘贴至 CLI：

osd_layout 0 0 1 1 V
osd_layout 0 1 24 1 V
osd_layout 0 2 0 0 V
osd_layout 0 3 8 6 V
osd_layout 0 4 8 4 V
osd_layout 0 7 1 7 V
osd_layout 0 9 23 12 V
osd_layout 0 11 25 2 V
osd_layout 0 12 24 3 V
osd_layout 0 13 1 10 V
osd_layout 0 14 1 3 V
osd_layout 0 15 24 8 V
osd_layout 0 20 16 14 V
osd_layout 0 21 2 14 V
osd_layout 0 22 13 1 V
osd_layout 0 23 14 1 V
osd_layout 0 26 24 10 H
osd_layout 0 28 1 9 H
osd_layout 0 29 12 11 H
osd_layout 0 34 11 3 V
osd_layout 0 41 25 10 V
osd_layout 0 50 12 5 H
osd_layout 0 85 2 10 H
osd_layout 0 96 24 6 H
osd_layout 0 97 8 12 H
osd_layout 0 99 10 3 H
osd_layout 0 122 25 2 H
osd_layout 0 137 10 9 H
