如何设置自定义LED灯带

一、原理

自定义 LED 灯带可以根据飞控或无线板的设置，实现动态变化的灯效。在飞行器上安装 LED 灯带，不仅能提升美观，还能帮助在不同状态下提供视觉指示。通过 无线板或 INAV 地面站，可以调整灯带的颜色、亮灭状态，甚至根据飞行数据改变灯带的表现。

二、设备准备

1）飞控： SpeedyBee F405 WING APP / SpeedyBee F405 WING MINI /SpeedyBee F405 WING APP V2 任意一款飞控均适用该教程

2）灯带： WS2812LED 灯带

3）INAV地面站

三、具体操作

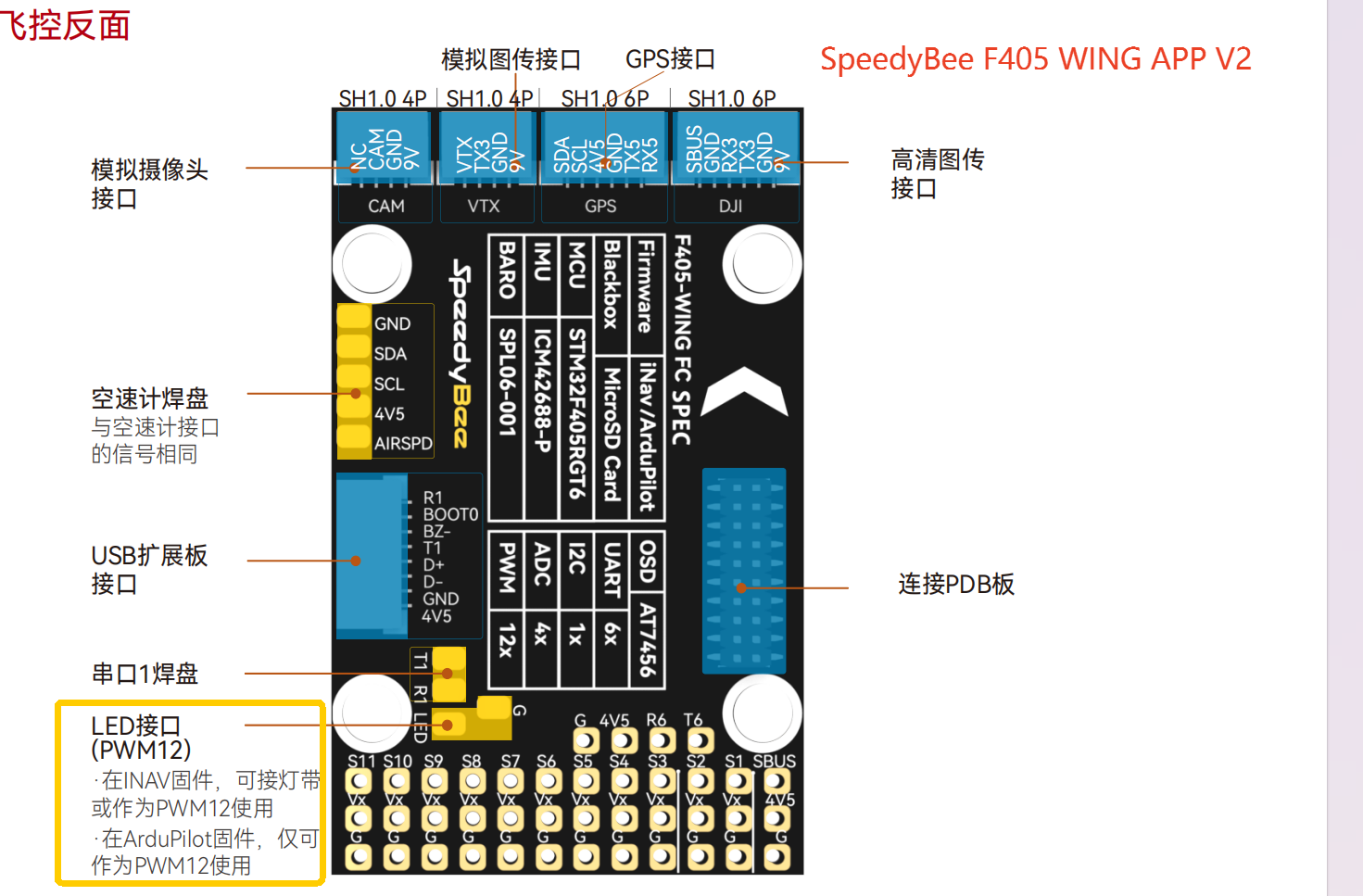

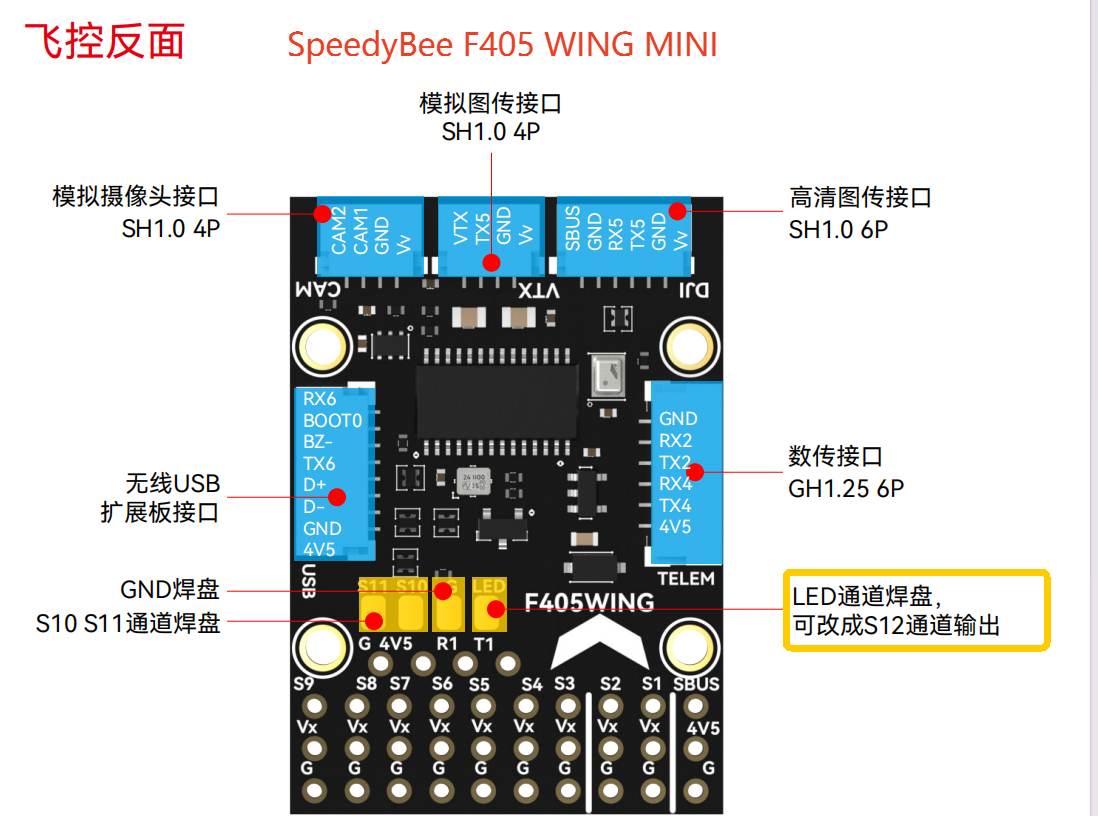

3.1 LED 灯带接线

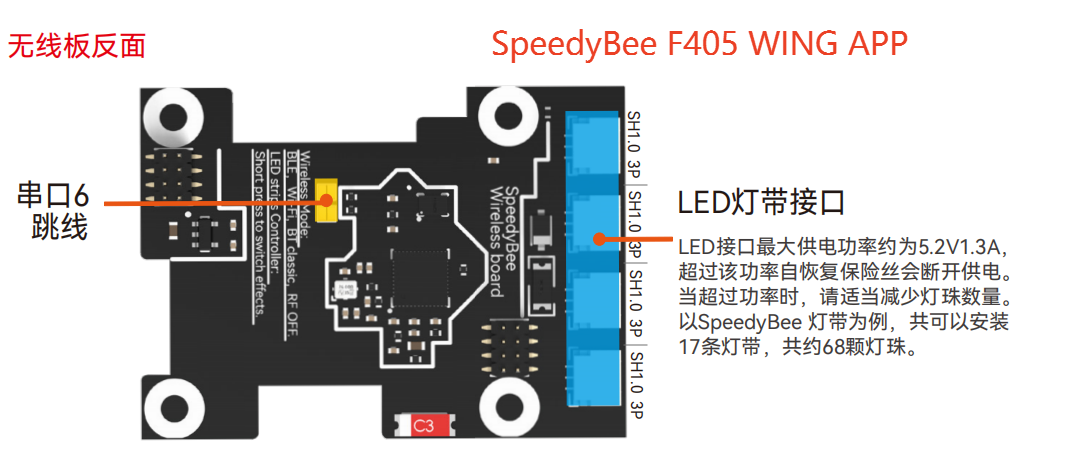

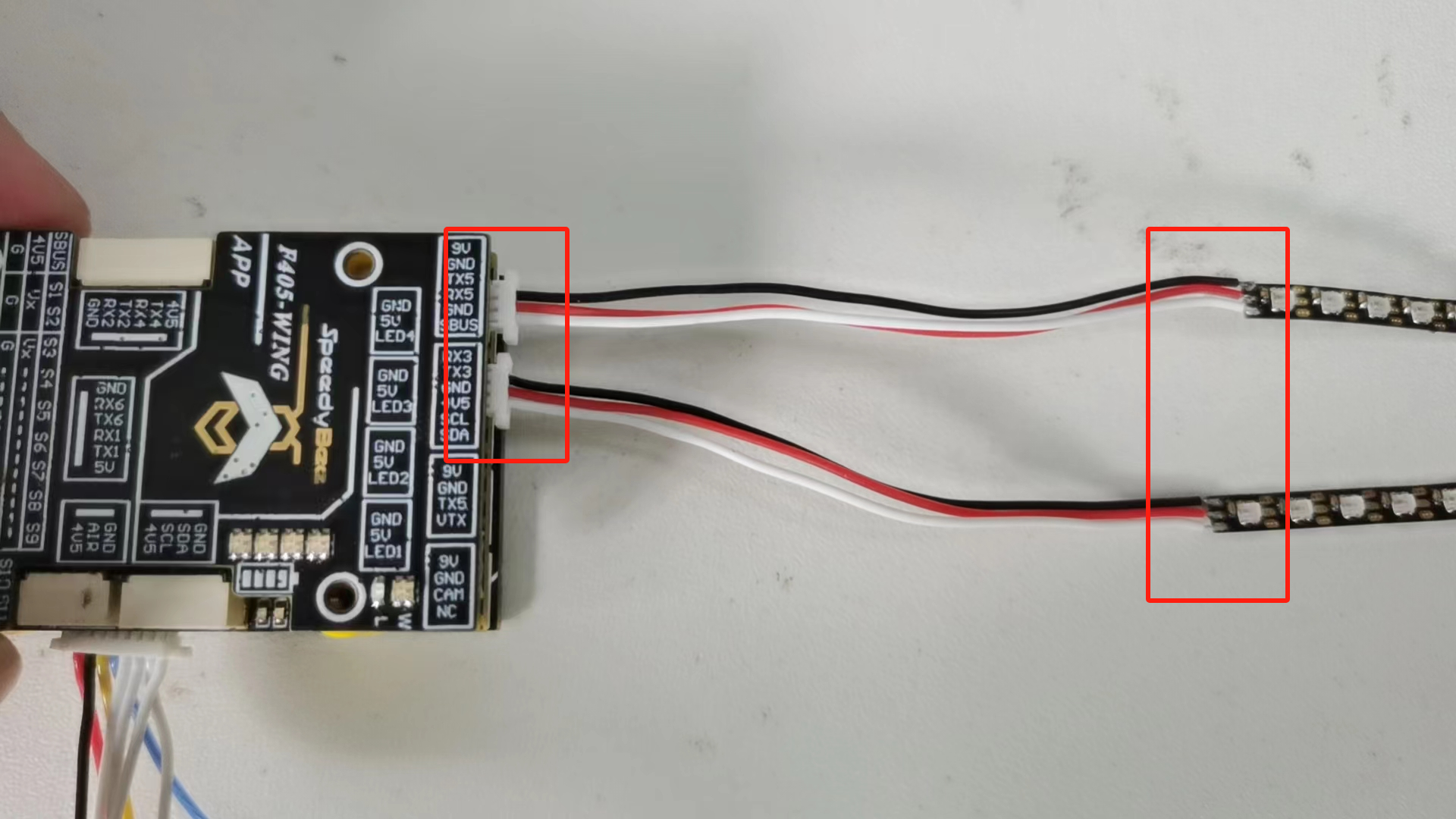

SpeedyBee F405 WING APP: 请将LED灯带接入以下四个接口之一，如果两条灯带就接两个接口，接口型号注意为SH1.0 3P

※注意正负极及信号线的顺序





3.2 无线板控制LED灯带效果

适用SpeedyBee F405 WING APP


3.3 飞控控制LED灯带效果

适用SpeedyBee F405 WING MINI\SpeedyBee F405 WING APP V2

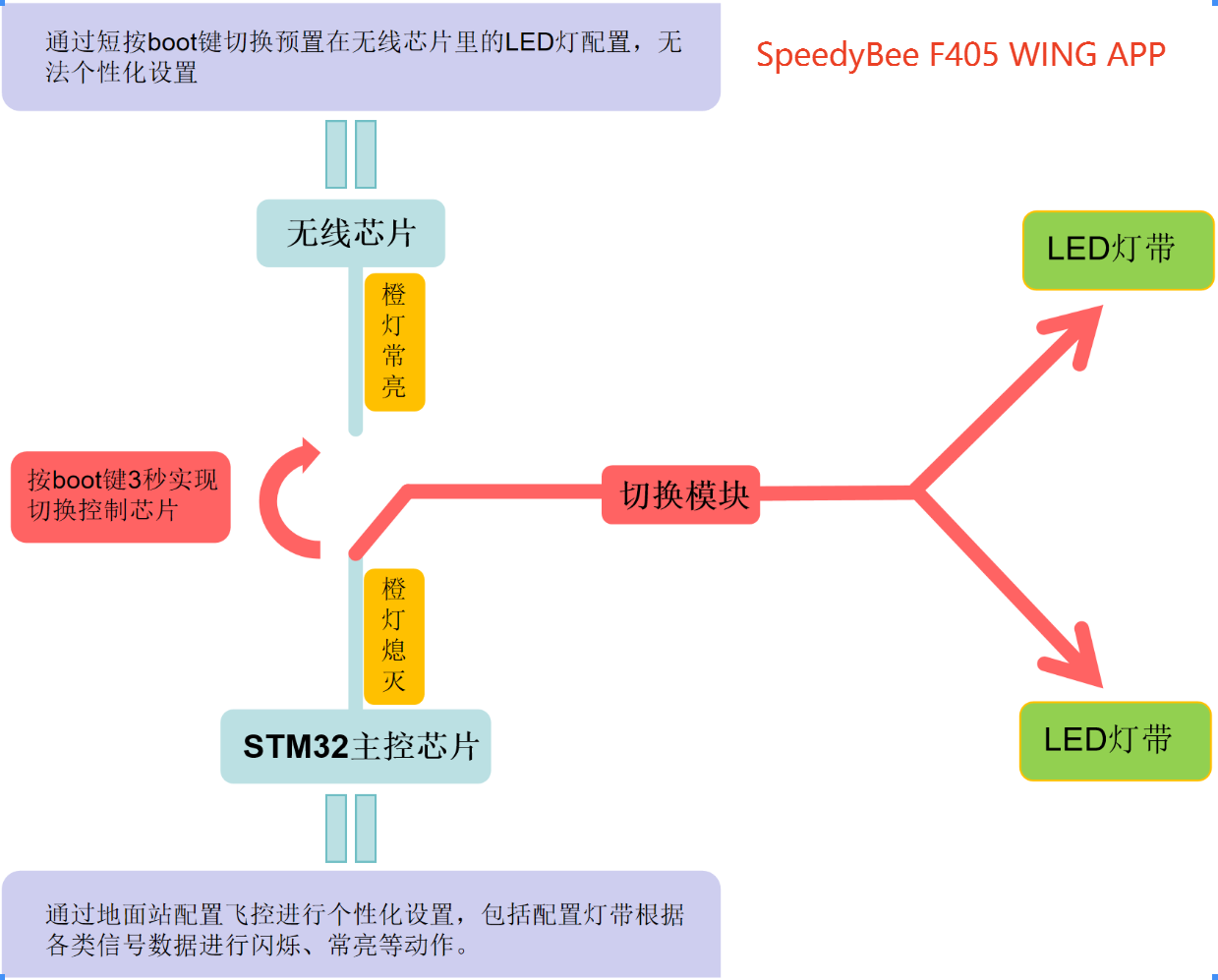

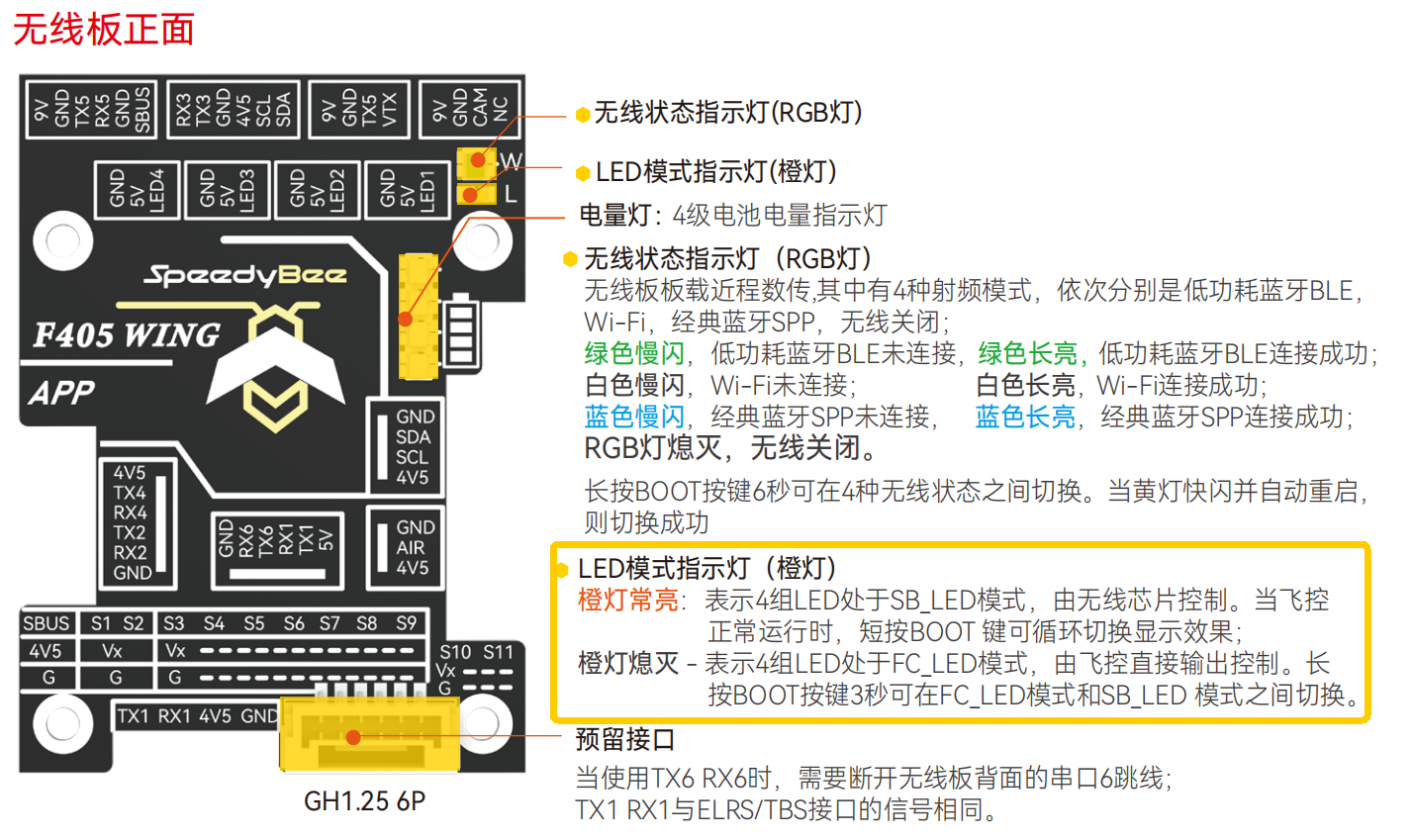

SpeedyBee F405 WING APP： 短按 BOOT 键 3 秒，松开后，确认飞控顶板上的橙色指示灯熄灭，进入 FC_LED 模式。


---

SpeedyBee F405 WING MINI\SpeedyBee F405 WING APP V2： 仅可使用 FC_LED 模式，不支持 SB_LED 模式。

3.3.1 开启LED输出开关

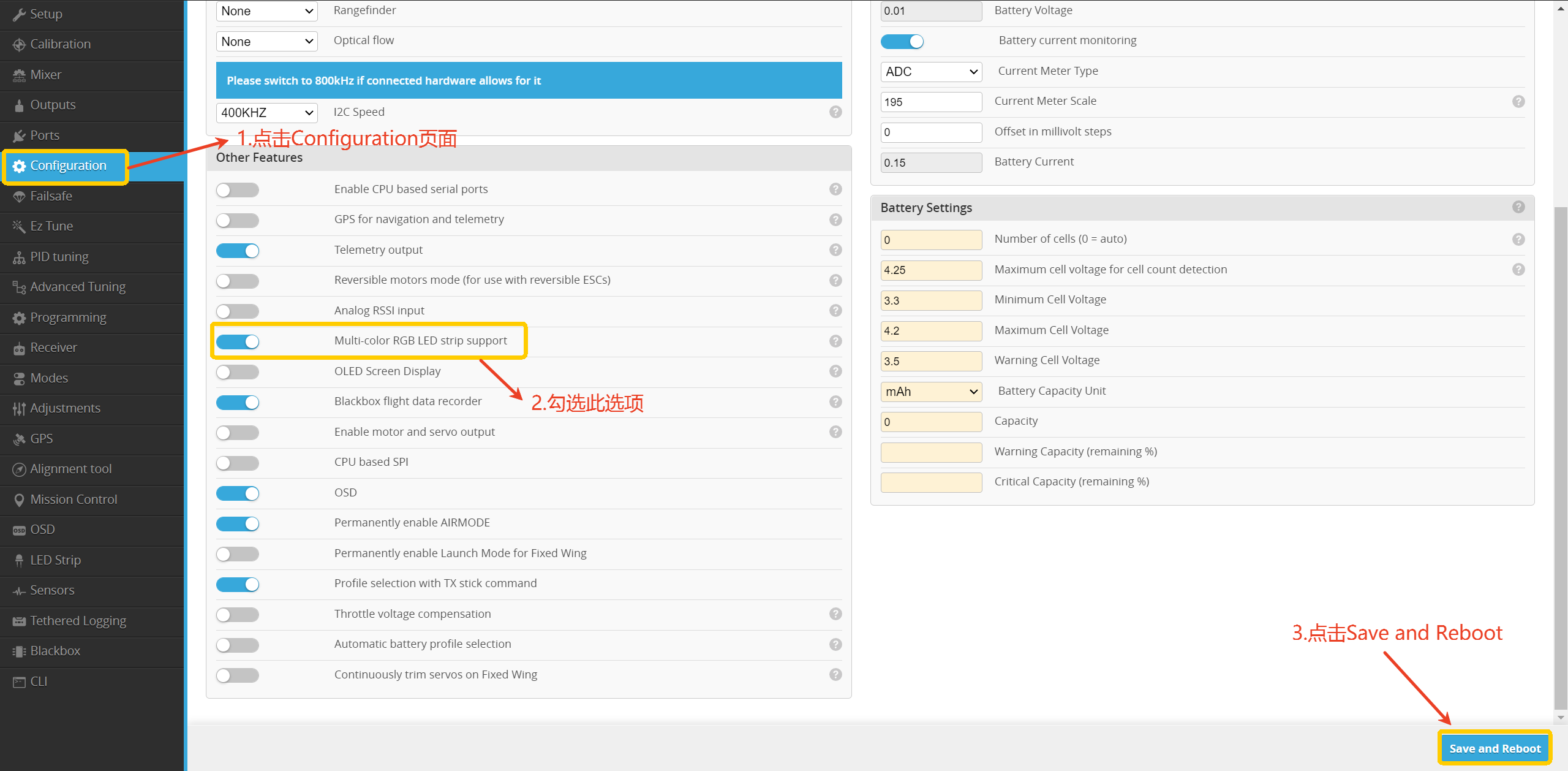

打开INAV地面站，进入Configuration页面→勾选LED输出开关→点击Save and Reboot。

3.3.2 LED灯带设置

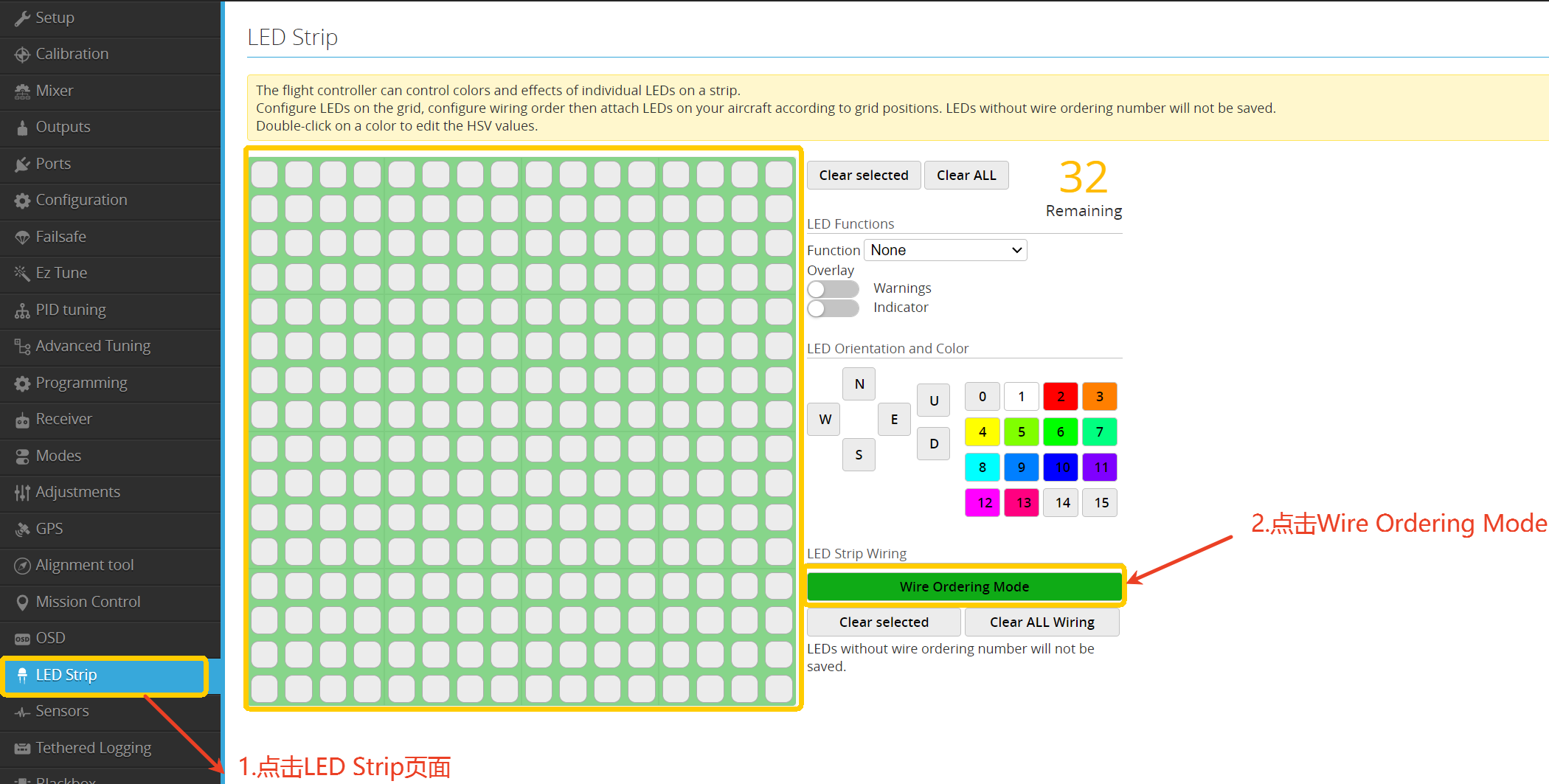

1)进入LED Strip页面→点击Wire Ordering Mode→左边会显示绿色边框。


2） 任意在左边方框面板选择一段小方块，小方块上面显示数字编号。

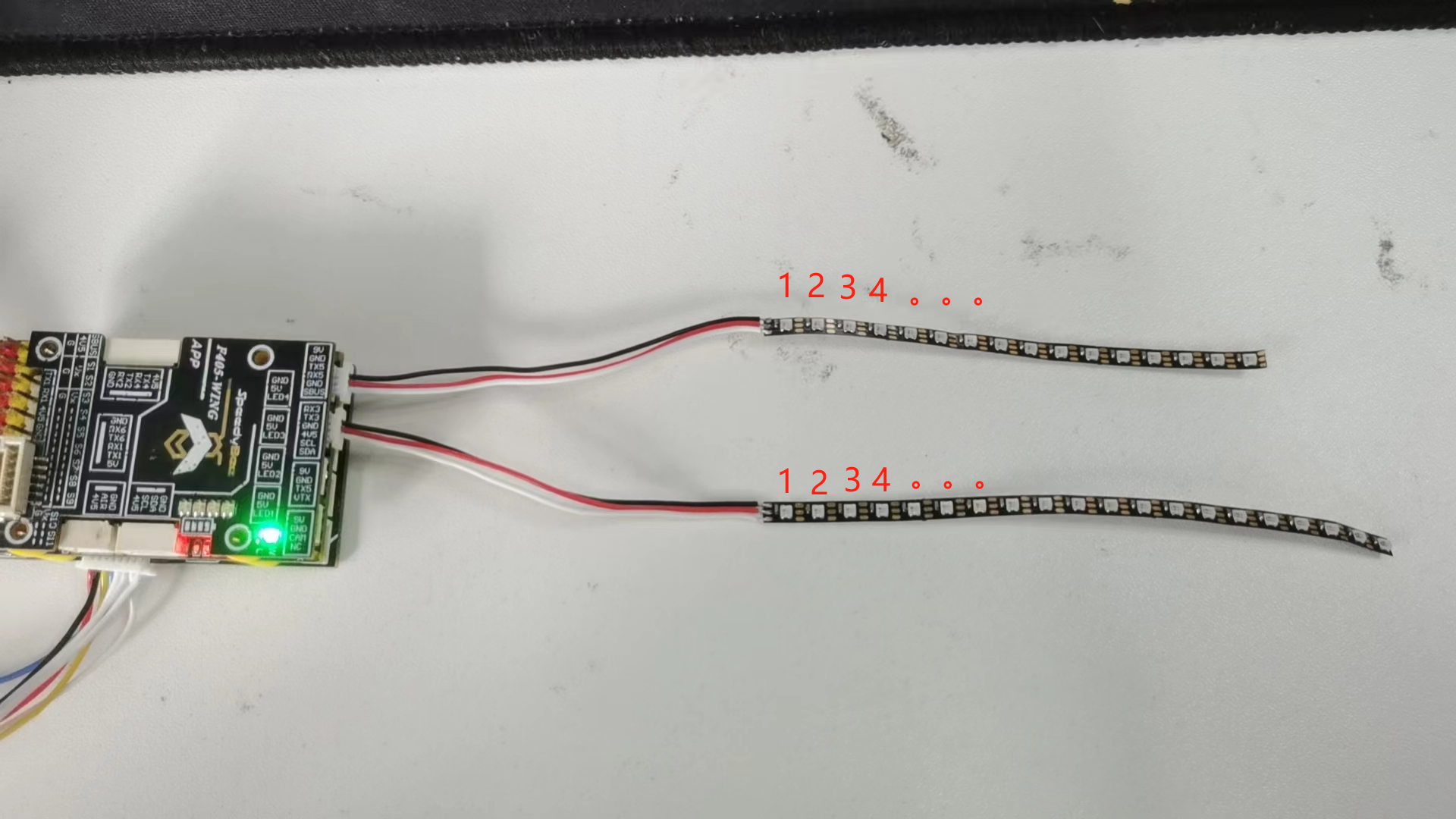

地面站显示的编号代表从飞控接口出来的一端灯珠序号。如果有两条灯带，与第一条灯带一致，靠近接口的第一颗灯珠为1。

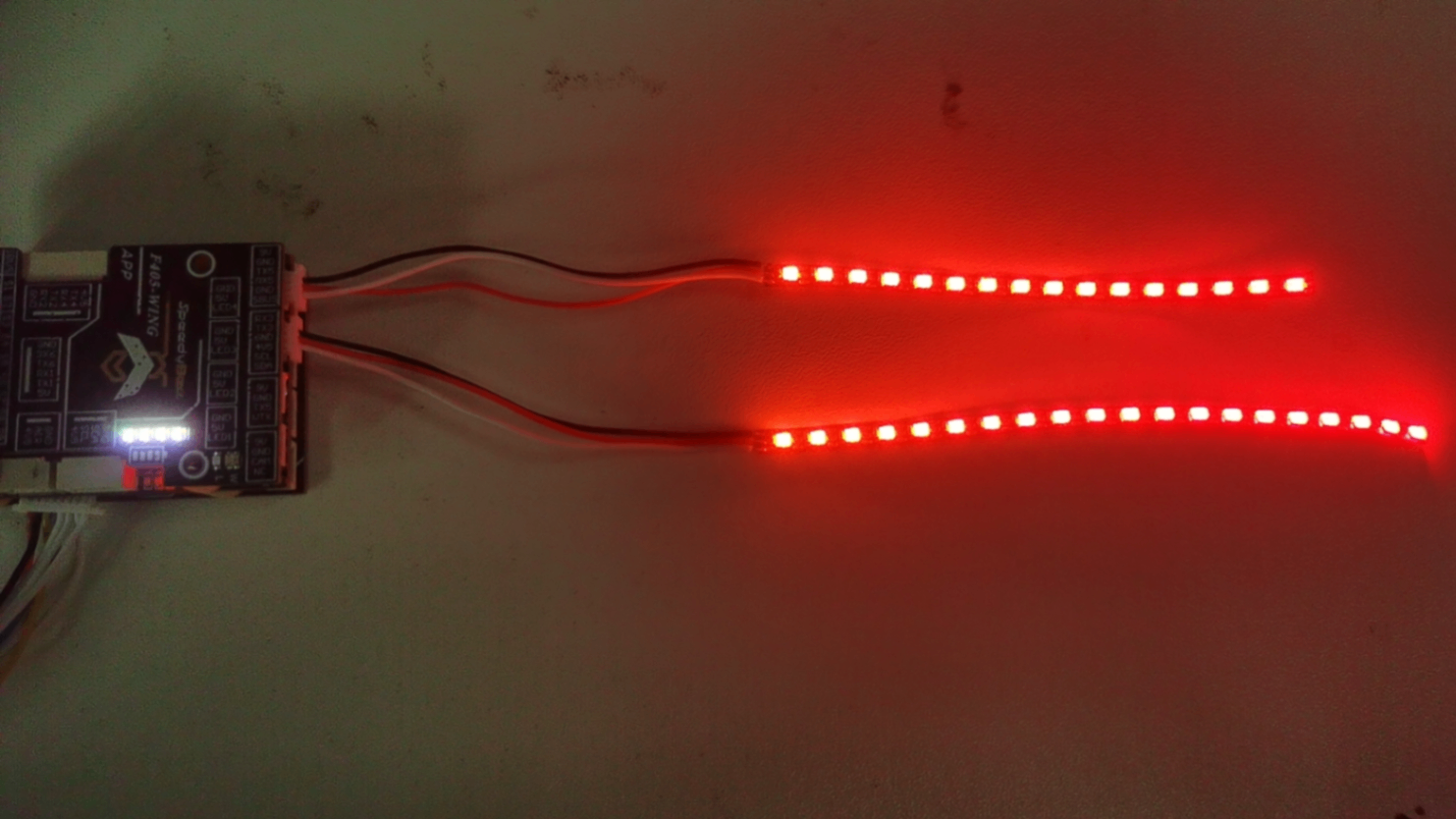

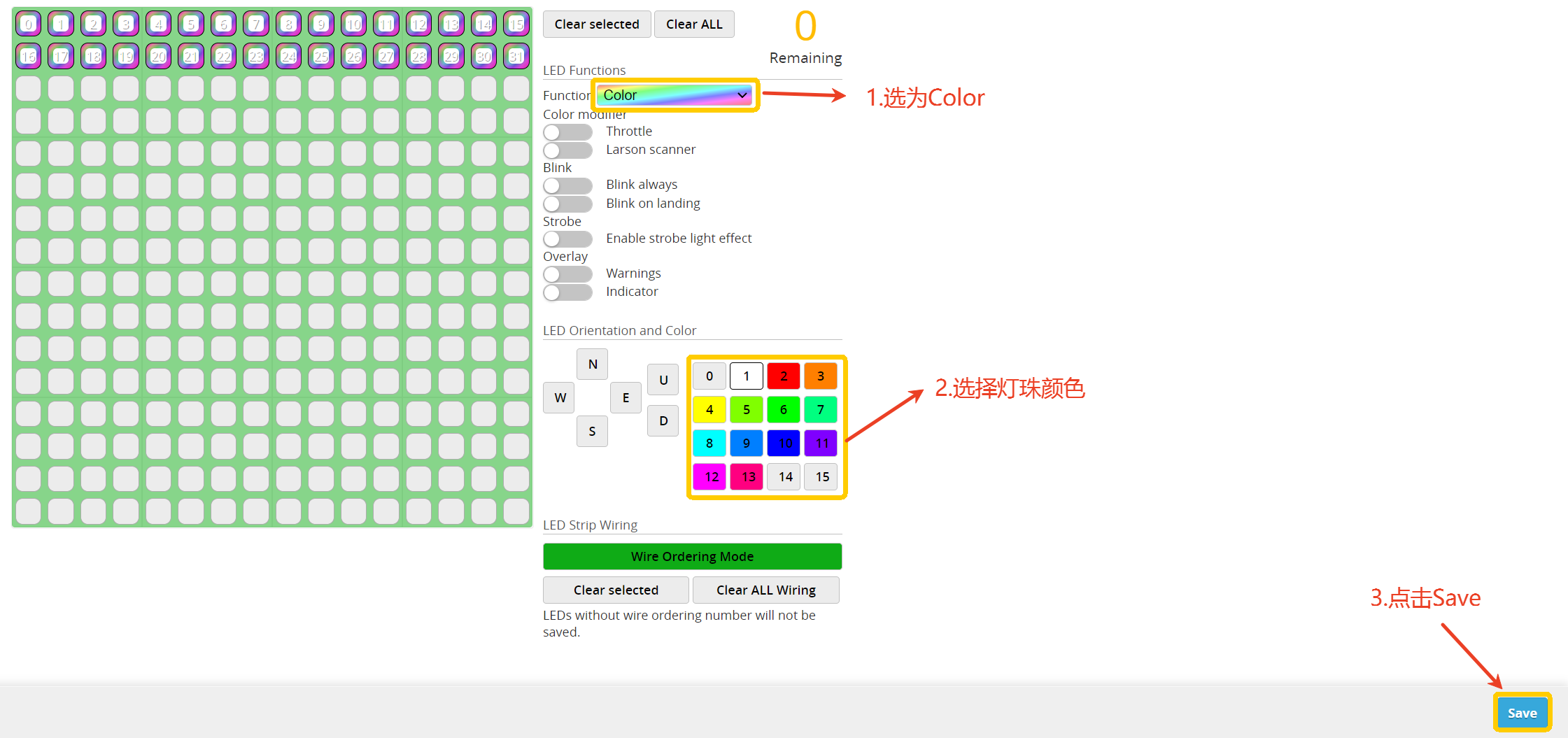

3）将None 设置成 Color 并保存即可开启设置灯珠颜色，点击Save即可应用在灯带上。



1.每次设置完都要点击图中右下角红框标注的保存，LED灯带才会随之变化。

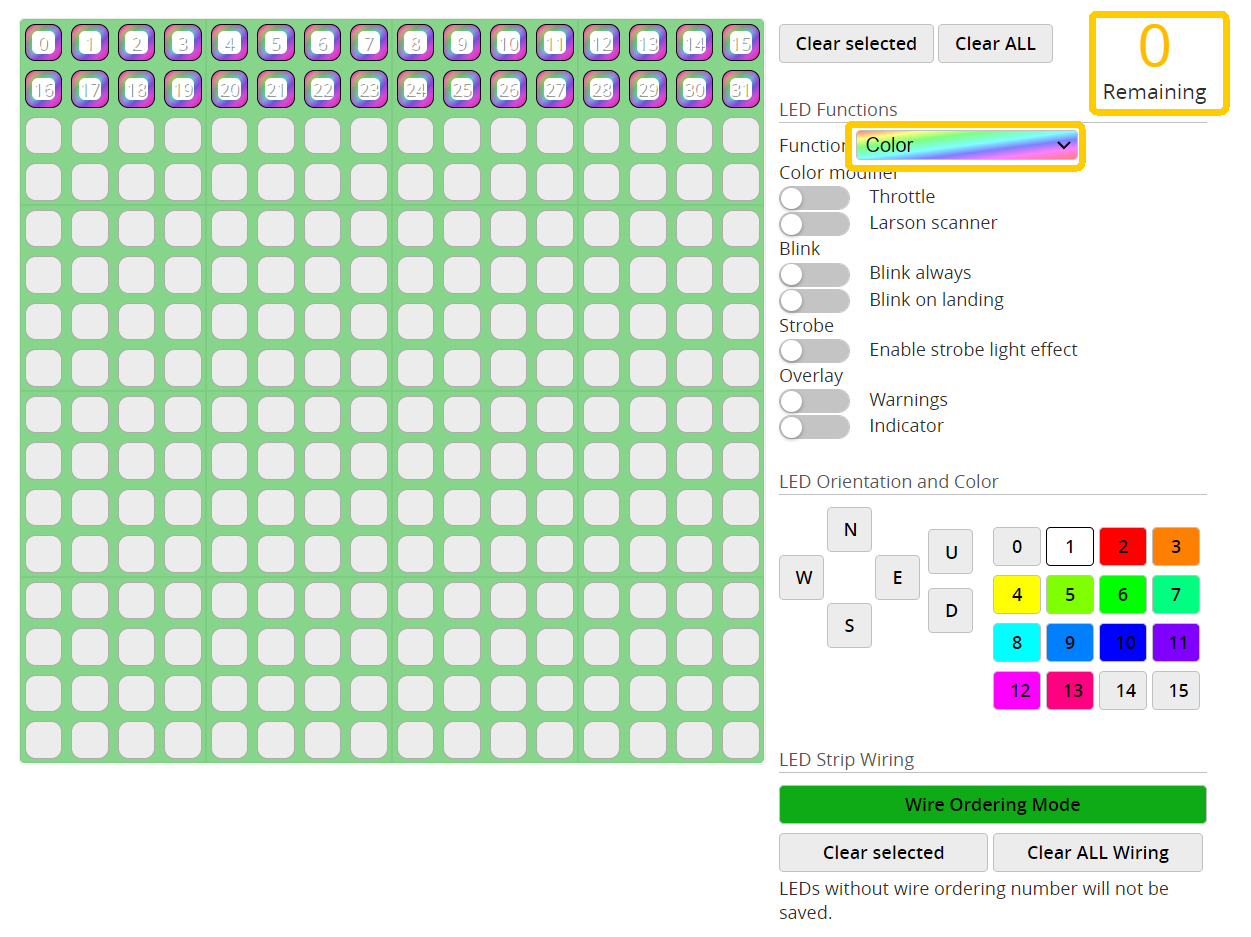

2.最长只能设置32颗灯珠。

3.3.3 进阶设置

1.遥控器控制LED灯带亮灭

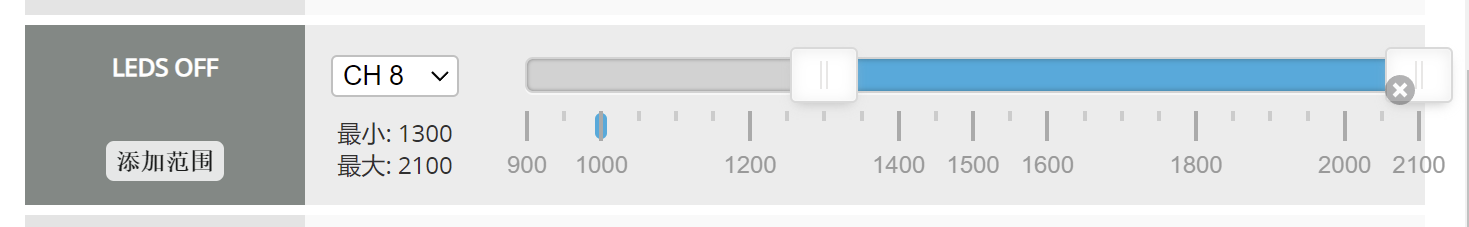

在模式页面设置LEDS OFF通道可实现用遥控控制LED的亮灭


注意：LEDS OFF打开时，LED灯带熄灭；LEDS OFF关闭时，LED灯带打开；

2. 其他LED功能

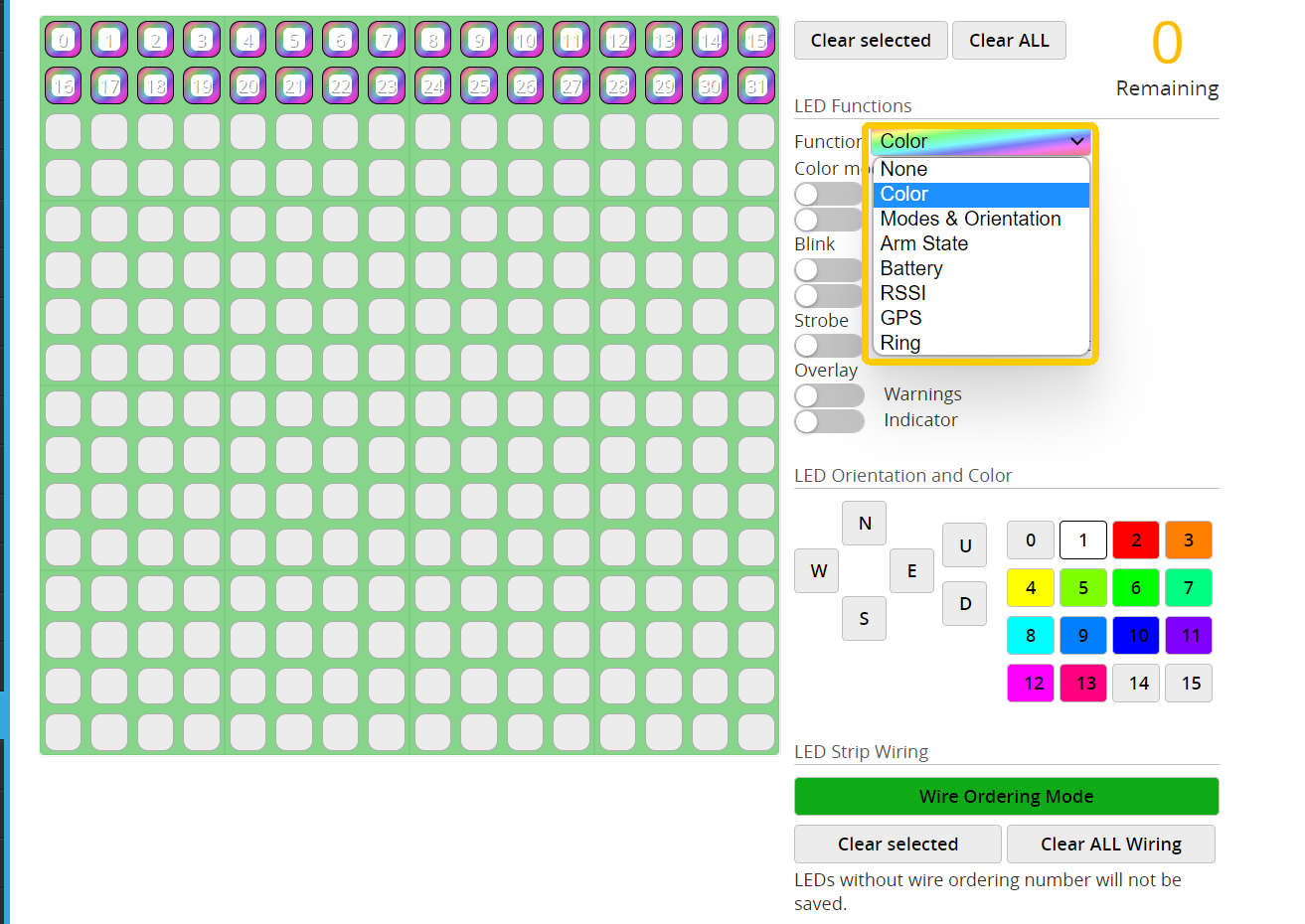

除了设置LED灯常亮状态，很多根据不同数据配置的LED灯的玩法，可以选择下列标注的选项，自行尝试。


四、Q&A
