关于彩屏遥控器的模型功能配置

2025/5/22大约 16 分钟

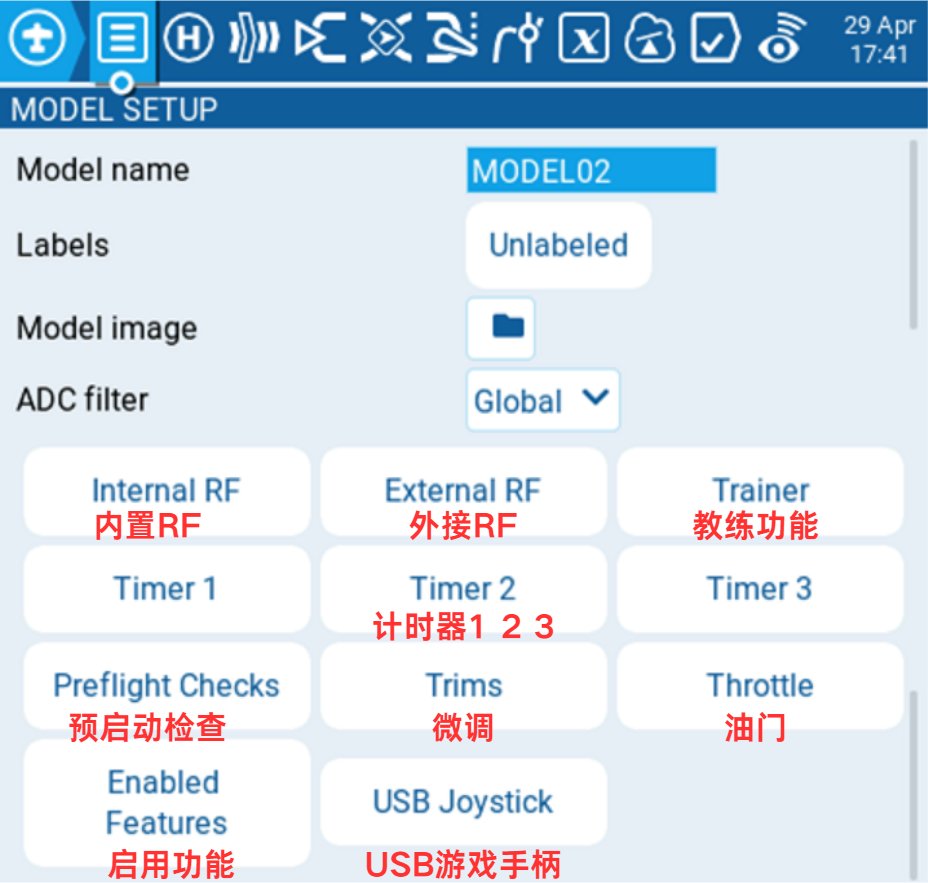

模型设置 屏幕包含配置模型的所有选项。在页面顶部，您会看到一些图标，选择后将带您进入不同的模型设置页面。模型设置的默认屏幕是模型配置屏幕。

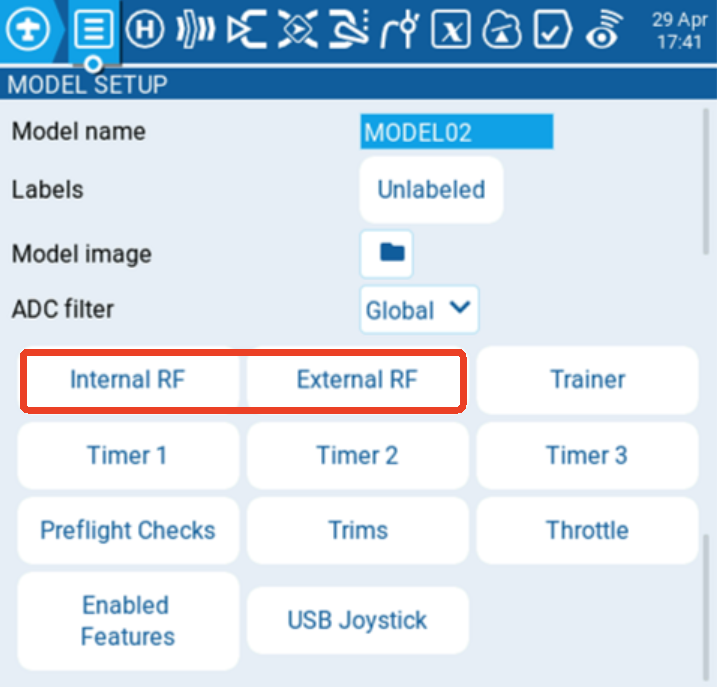

一、内置 / 外接 RF

内部和外部 RF 页面的配置设置相同。唯一的区别是 内部 RF 部分用于配置内置模块，而 外部 RF 部分用于配置外部模块槽中的 RF 模块。

当按钮为黄色时，内部 / 外部 RF 模块对模型是“激活”的，当它们是白色时则是非激活的。

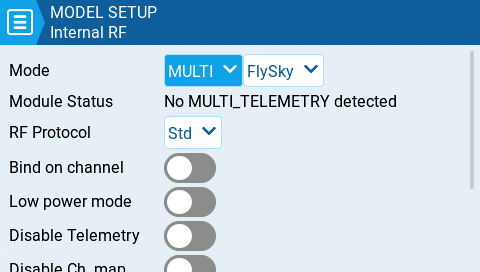

选择多协议模块的内部 RF：

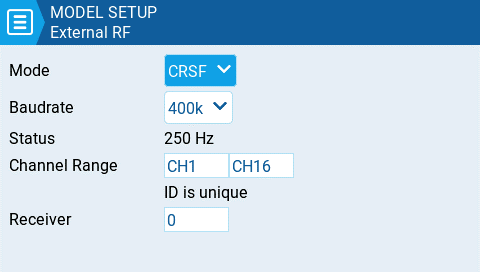

选择 CRSF 的外部 RF：

1.1 接收机编号

接收机编号是为模型分配的用户编号，在绑定时发送到接收机。每个模型必须有一个唯一的接收机编号。然而，使用不同协议的模型可以拥有相同的接收机编号而不会出现问题。

EdgeTX 会在编号字段上方通知您接收机编号是否唯一或已被使用。

如果在游戏手柄模式下使用无线电，则应关闭内部和外部 RF 模块。这将在通过 USB 连接到计算机时提高性能。

1.2 模式选项

关闭- 不使用 RF 模块
PPM - 脉冲位置调制，许多通用 JR 兼容模块使用。
- 遥测 - 无遥测或 MLink
- 通道范围 - 将使用的通道。
- PPM 帧 – PPM 帧的帧长、脉冲长度和极性。当传输通道数量更改时，帧长会自动调整为正确的值。然而，这个自动分配的值可以手动更改。
XJT -
- 协议- D16, B8, LR2
- 通道范围 - 将使用的通道。
- 失控保护模式 - 在 D16 协议中可用。当发射机信号未被接收（信号丢失）时，接收机将使用此设置。
  - 未设置 - 未设置失控保护模式。
  - 保持 – 接收机保持通道值在其从发射机接收到的最后状态。
  - 无脉冲 – 无 PWM 脉冲输出。
  - 接收机 – 遵循接收机上配置的失控保护设置。请遵循接收机附带的说明。
  - 自定义 – 接收机将通道值更改为自定义设置的值。
    - 自定义设置 – 每个通道可以有自己的设置。选项是一个值、保持和无脉冲。
- 接收机编号 - 绑定时发送到接收机的用户分配的模型编号
- 绑定 - 这将使发射机进入绑定模式。在此模式下，发射机每 2.5 秒发出一次啁啾声。
- 范围 - 这将使发射机进入范围检查模式。在此模式下，显示 RSSI 值并每 5 秒发出一次声音。
DSM2
- 协议 - LP45, DSM2, DSMX
- 通道范围 - 将使用的通道。
- 接收机编号 - 绑定时发送到接收机的用户分配的模型编号
- 绑定 - 这将使发射机进入绑定模式。在此模式下，发射机每 2.5 秒发出一次啁啾声。
- 范围 - 这将使发射机进入范围检查模式。在此模式下，显示 RSSI 值并每 5 秒发出一次声音。
CRSF
- 波特率 - 发射机模块和无线电手柄通信的速度。
- 状态 - 显示在发射机模块上配置的数据包无线电。
- 通道范围 - 将使用的通道。
- 接收机编号 - 绑定时发送到接收机的用户分配的模型编号
Multi - 多协议模块。每个选定协议的配置选项都是独特的。多协议模块的配置选项在此描述： https://www.multi-module.org/using-the-module/protocol-options
R9M
- 模式- FCC, EU, 868MHz, 915 MHZ
- 失控保护模式 - 当发射机信号未被接收（信号丢失）时，接收机将使用此设置。
  - 未设置 - 未设置失控保护模式。
  - 保持 – 接收机保持通道值在其从发射机接收到的最后状态。
  - 无脉冲 – 无 PWM 脉冲输出。
  - 接收机 – 遵循接收机上配置的失控保护设置。请遵循接收机附带的说明。
  - 自定义 – 接收机将通道值更改为自定义设置的值。
    - 自定义设置 – 每个通道可以有自己的设置。选项是一个值、保持和无脉冲。
- 接收机编号 - 绑定时发送到接收机的用户分配的模型编号
- 绑定 - 这将使发射机进入绑定模式。在此模式下，发射机每 2.5 秒发出一次啁啾声。
- 范围 - 这将使发射机进入范围检查模式。在此模式下，显示 RSSI 值并每 5 秒发出一次声音。
- RF 功率 - 发射机模块的输出功率。选项根据所选模式而变化。
R9M Access 注意： 为了使模式 R9M ACCESS 在模式下拉菜单中可见，AUX1 或 AUX2 串行端口必须在硬件页面上配置为 外部模块。
- 通道范围 - 将使用的通道。
- 失控保护模式 - 当发射机信号未被接收（信号丢失）时，接收机将使用此设置。
  - 未设置 - 未设置失控保护模式。
  - 保持 – 接收机保持通道值在其从发射机接收到的最后状态。
  - 无脉冲 – 无 PWM 脉冲输出。
  - 接收机 – 遵循接收机上配置的失控保护设置。请遵循接收机附带的说明。
  - 自定义 – 接收机将通道值更改为自定义设置的值。
    - 自定义设置 – 每个通道可以有自己的设置。选项是一个值、保持和无脉冲
- 模块 - 请参阅 FrSky 文档以获取这些配置设置
  - 注册
    - 范围
    - 选项
- 接收机编号 - 绑定时发送到接收机的用户分配的模型编号
- 绑定 - 这将使发射机进入绑定模式。在此模式下，发射机每 2.5 秒发出一次啁啾声。
GHST - ImmersionRC Ghost
- 通道范围 - 将使用的通道。
- 原始 12 位 - 启用 12 位模式
SBUS
- 通道范围 - 将使用的通道。
- 刷新率 - 以毫秒为单位的刷新率
  - 反转 - 正常，非反转
FLYSKY
- 协议 - AFHDS3, AFHDS2A
- 模块状态 - 模块的状态
- 类型 - 请参阅 FLYSKY 文档以获取这些配置设置
  - 模块选项- 请参阅 FLYSKY 文档以获取这些配置设置
- 通道范围 - 将使用的通道。
- 失控保护模式 - 当发射机信号未被接收（信号丢失）时，接收机将使用此设置。
  - 未设置 - 未设置失控保护模式。
  - 保持 – 接收机保持通道值在其从发射机接收到的最后状态。
  - 无脉冲 – 无 PWM 脉冲输出。
  - 接收机 – 遵循接收机上配置的失控保护设置。请遵循接收机附带的说明。
  - 自定义 – 接收机将通道值更改为自定义设置的值。
    - 自定义设置 – 每个通道可以有自己的设置。选项是一个值、保持和无脉冲。
- 接收机编号 - 绑定时发送到接收机的用户分配的模型编号
- 绑定 - 这将使发射机进入绑定模式。在此模式下，发射机每 2.5 秒发出一次啁啾声。
LemonRx DSMP
- 通道范围 - 将使用的通道。
- 绑定 - 这将使发射机进入绑定模式。在此模式下，发射机每 2.5 秒发出一次啁啾声。
- 范围 - 这将使发射机进入范围检查模式。在此模式下，显示 RSSI 值并每 5 秒发出一次声音。

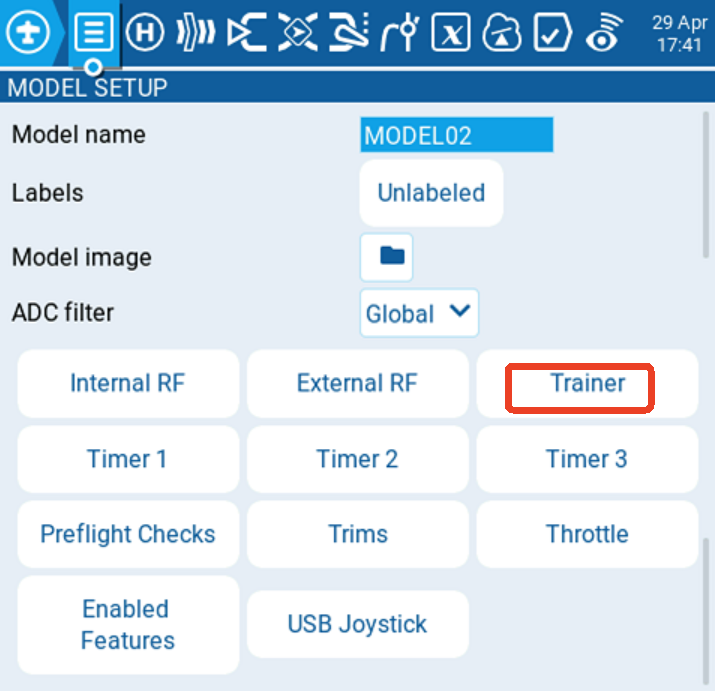

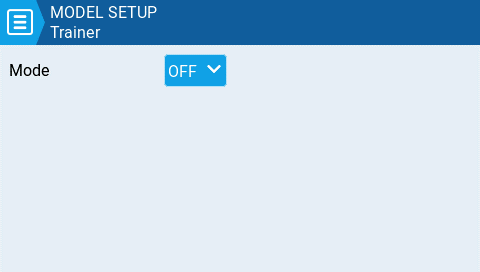

二、教练功能

教练模式 允许处于 从属模式 的电台通过 CPPM 信号 向 主控模式 的电台传输控制信号，最终控制模型。

此功能可用于：

头部跟踪器 连接
教练/学生训练模式
复杂模型控制（需要比标准发射机更多的摇杆输入）

2.1 模式说明

主控模式：直接控制模型的电台。需配置**特殊/全局功能（教练）**以启用 CPPM 直通。当激活后，从属模式电台的信号将传递给模型。
从属模式：将自身的 CPPM 信号传输至 主控模式 的电台，再由主控模式电台传递给模型。

以下是可能的配置选项：

关闭 - 此模型不使用教练模式。
主控 / 插孔 - 使用电缆连接的主控模式。
从属 / 插孔 - 使用电缆连接的从属模式。
通道范围 - 这是将发送到主控模式电台的通道范围。推荐使用通道 10 作为最后一个通道。

PPM 帧 - 第一个字段是 PPM 帧的长度。第二个字段是脉冲之间的停止长度/延迟。下拉菜单用于选择信号的极性。

当传输通道的数量更改时，帧长度会自动调整为正确的值。然而，这个自动分配的值可以手动更改。注意：在大多数情况下，默认设置不需要更改。

主控 / 蓝牙 - 使用蓝牙连接的主控模式（如果电台中安装了蓝牙）。
从属 / 蓝牙 - 使用蓝牙连接的从属模式（如果电台中安装了蓝牙）。
主控 / 多协议 - 使用额外的外部安装的多协议模块进行连接的主控模式。

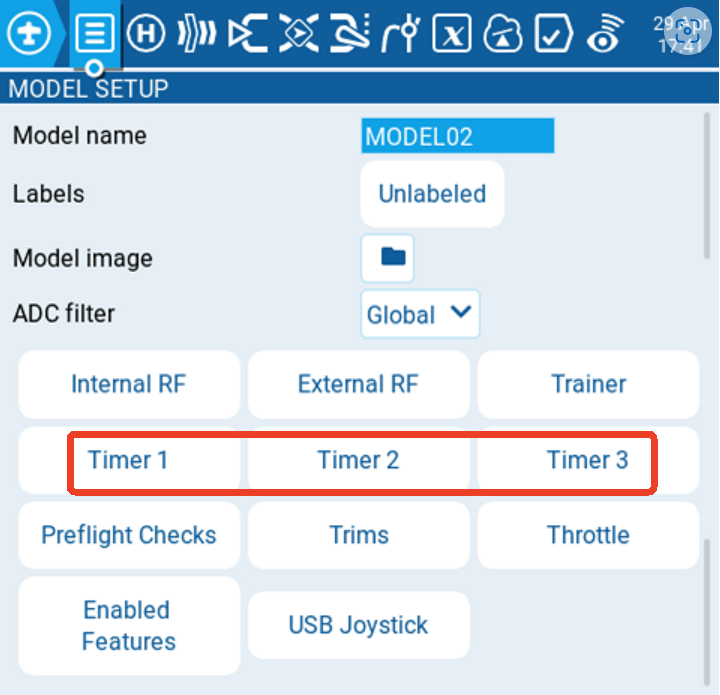

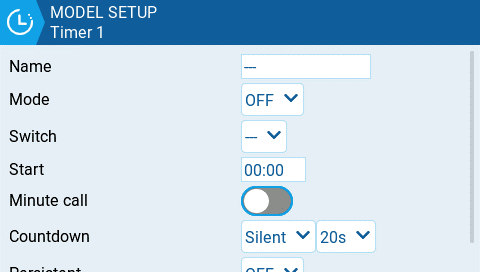

三、计时器 1/2/3

EdgeTX 提供 3 个可以自定义编程的计时器。以下是配置选项。

1. 名称

计时器的名称

2. 计时器模式

OFF：禁用计时器
ON：计时器始终运行
Start：开关激活后开始计时，启动后不受开关影响
Throttle：油门升高且开关激活后计时，油门归零或开关停用后停止
Throttle %：按油门比例计时（全油门实时，50% 油门时以半速计时）
Throttle Start：油门升高且开关激活后计时，启动后不受油门影响，除非开关停用

3. 计时器设置

开关：选择触发计时器的开关。可选微调、遥测源（收到数据时触发）、物理活动（摇杆/按钮操作，标记为 ACT）
开始时间：默认 00:00，计时器向上计时；若输入指定时间，则可启用方向设置
方向：
分钟提醒：开启后，每分钟收到倒计时通知

4. 倒计时

静音 - 在计时器到达零之前没有通知。当到达零时，您会听到一声哔声。
哔声 - 无线电将在指定时间开始每秒发出哔声。
语音 - 无线电将在指定时间开始每秒倒计时。
触觉 - 无线电将在指定时间开始每秒振动。
哔声和触觉 - 无线电将在指定时间开始每秒发出哔声和振动。
语音和触觉 - 无线电将在指定时间开始每秒倒计时和振动。

5. 持久性

关闭 - 切换模型或无线电开/关时，计时器值将重置。
飞行 - 切换模型或无线电开/关时，计时器值不会重置。计时器值仅在重置遥测菜单中选择重置飞行选项时重置。
手动重置 - 计时器值仅在单独选择重置时重置（例如：重置计时器1）在重置遥测菜单中。

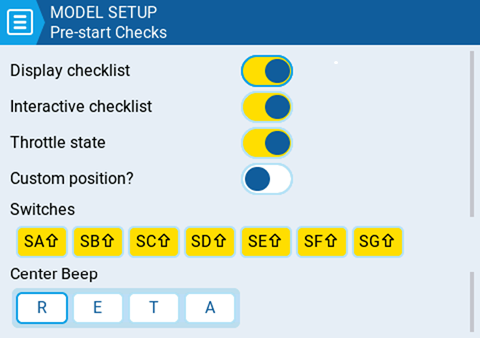

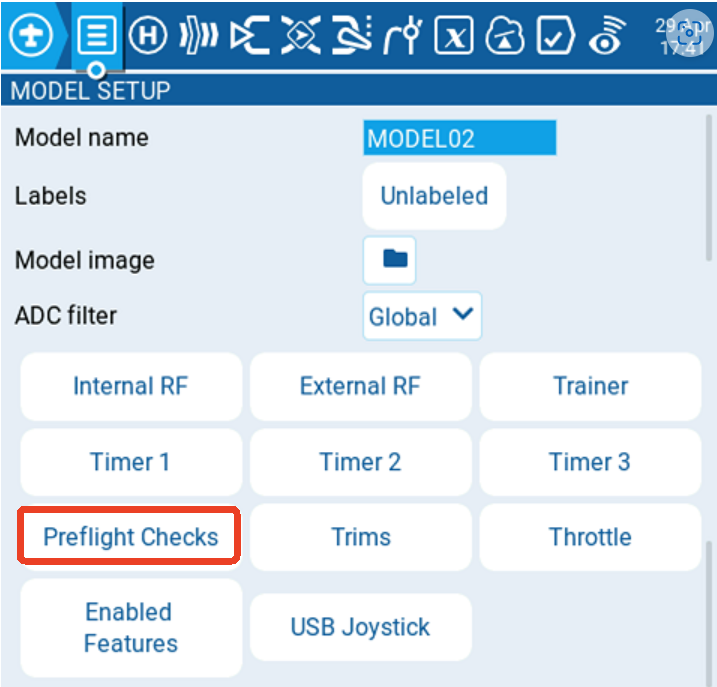

四、预启动检查

每当加载一个新模型时，EdgeTX 将根据此页面上配置的检查进行飞行前检查。

如果任何检查未通过，EdgeTX 将给用户一个音频和视觉警告，必须在使用模型前确认。

以下飞行前检查是可配置的：

1. 检查清单设置

显示检查清单：启用后，加载模型时会显示对应的模型笔记文件（存放于 SD 卡 Models 文件夹中）。文件格式：需为 .txt，名称与模型名称完全匹配（如 Mobula6.txt）。内容：用户自定义文本。
交互式检查清单（需配合“显示检查清单”使用）：符号 = 开头的行将显示为复选框。所有复选框需勾选后才能关闭检查清单。

2. 油门状态检查
