Jumper系列如何更新高频头固件
并非所有 Jumper T Pro 都配备内置 ELRS 发射器。一些型号配备的是 JP4in1 多协议模块 或 CC2500 多协议模块。本教程不适用于这些 Jumper T Pro 型号。请检查您购买页面的说明，确认您购买的是哪种型号。
如果您是第一次通过 WiFi 从工厂固件或旧版固件刷写/更新 TX 模块 到 ExpressLRS 3.x 固件，您需要先刷写 2.5.2 版本，然后再刷写 Repartitioner 二进制文件（右键点击，选择“另存为”）。
如果出现 Target Mismatch 错误提示，只需点击 Flash Anyway。只有完成这些步骤后，您才能通过 WiFi 刷写 3.x 固件。
通过 UART 或 ETX Passthrough 更新到 3.x 固件 不需要 2.5.2 固件 或 Repartitioner。
一、通过WIFI
此方法适用于：Internal Jumper T-Pro、Internal Jumper TLite V2、Internal Jumper T14/T15、Internal Jumper T20、Jumper Aion Nano
在计算机上启动 ExpressLRS Configurator， 在Flashing Method选项中选择WiFi
方法一：通过本地WiFi手动上传
此方法仅在您之前已将 TX 模块刷写或配置为使用您的 家庭 WiFi SSID 和密码，并且该模块能够成功连接到该 WiFi 网络时才可用。
- 在计算机上启动 ExpressLRS Configurator， 确保Official Releases选项卡激活，选择要刷入 TX 模块的 Released 版本。
2.选择与您的硬件匹配的 Device Category （设备类别） 和 Device target （设备目标）。
如果使用的的是Internal Jumper T-Pro
- 设备类别：Jumper 2.4 GHz
- 装置：Jumper AION T-Pro 2.4GHz TX
如果使用的的是Internal Jumper TLite V2
- 设备类别：Jumper 2.4 GHz
- 装置：Jumper AION T-Lite 2.4GHz TX
如果使用的的是Internal Jumper T14/T15
- 设备类别：Jumper 2.4 GHzJumper 900 MHz
- 装置：Jumper AION T-14 2.4GHz TX、Jumper AION T-15 2.4GHz TX、Jumper AION T-14 900M TX
如果使用的的是Internal Jumper T20
- 设备类别：Jumper 2.4 GHzJumper 900 MHz
- 装置：Jumper Gemini T-20 2.4GHz TX、Jumper AION T-20 2.4GHz TX、Jumper AION T-20 900M TX
如果使用的的是Jumper Aion Nano
- 设备类别：Jumper 2.4 GHz
- 装置：Jumper AION Nano 2.4GHz TX
3. 将 Flashing Method 设置为 WiFi
4.设置设备的固件选项。
- 监管域（必填，选择适合您飞行的位置或国家/地区的域）
- 绑定短语 （可选，但强烈建议使用。请注意此短语，因为它在您的其他设备上应该是相同的，否则它们不会绑定或同步）
- 本地 WiFi 网络凭证（可选。将在设备下次进入 WiFi 模式时使用）。
5.单击 Build按钮。
6.构建过程完成后，应弹出一个 Temp 文件 夹窗口。
- 不要关闭 此 Temp 文件夹，因为这是您在后续步骤中将获取固件的位置。
- 如果您打算稍后使用手机或平板电脑上传固件文件，请将固件文件 复制 到您的设备中。
随着 ExpressLRS 3.3.0 和 ExpressLRS Configurator 1.6.0 的发布，将只显示一个文件firmware.bin，使用该文件进行后续步骤。
7.按下遥控器上的 SYS键 ，Radio 上显示工具 tools菜单，您可以在其中找到 Lua 脚本。
- 较旧的收音机或只有一个菜单键的收音机必须长按Menu键访问 System Menu。
- 请参阅您的 Radio 用户手册，了解如何访问系统菜单。
8.向下滚动并选择 ExpressLRS 如果找不到该脚本，请下载ExpressLRS Lua脚本并将其保存到您的 Radio SD Card Scripts/Tools/ 文件夹中。
9.按下 Enter键 加载它，向下滚动并选择WiFi Connectivity
10. 选择并按Enable WiFi
11.显示进入WiFi模式，保持该页面不动。
12. 电脑开启WiFi，连接高频头WiFi，密码是小写:expresslrs。
13. 连接高频头WiFi后，浏览器将自动跳转至刷固件网页，如无自动跳转，则需手动在网页输入10.0.0.1后回车打开高频头配置页面。在配置页面，点击加载固件，选择下载好的bin固件文件，自动开始刷写。
14. 直到网页出现以下弹窗，则代表高频头固件已刷写完成。
15.在遥控器上 长按RTN 退出 ExpressLRS Lua 脚本。然后重新加载它以检查 ExpressLRS 固件版本并验证您的 TX 模块是否已更新。
方法二：自动上传
此方法仅在您 之前已将 TX 模块 刷写或配置为使用您的 家庭 WiFi SSID 和密码，并且该模块能够成功连接到该 WiFi 网络时才可用。
同时， MDNS 必须正常工作，这样您的浏览器才能解析地址 http://elrs_tx.local 并从该地址加载 ExpressLRS Web UI。
1.按下遥控器上的 SYS键 ，Radio 上显示工具 tools菜单，您可以在其中找到 Lua 脚本。
- 较旧的收音机或只有一个菜单键的收音机必须长按Menu键访问 System Menu。
- 请参阅您的 Radio 用户手册，了解如何访问系统菜单。
2.向下滚动并选择 ExpressLRS 如果找不到该脚本，请下载ExpressLRS Lua脚本并将其保存到您的 Radio SD Card Scripts/Tools/ 文件夹中。
3.按下 Enter键 加载它，向下滚动并选择WiFi Connectivity
4. 选择并按Enable WiFi
5. 显示进入WiFi模式，保持该页面不动。
6.在计算机上启动 ExpressLRS Configurator， 确保Official Releases选项卡激活，选择要刷入 TX 模块的 Released 版本。
7.选择与您的硬件匹配的 Device Category （设备类别） 和 Device target （设备目标）。
如果使用的的是Internal Jumper T-Pro
- 设备类别：Jumper 2.4 GHz
- 装置：Jumper AION T-Pro 2.4GHz TX
如果使用的的是Internal Jumper TLite V2
- 设备类别：Jumper 2.4 GHz
- 装置：Jumper AION T-Lite 2.4GHz TX
如果使用的的是Internal Jumper T14/T15
- 设备类别：Jumper 2.4 GHzJumper 900 MHz
- 装置：Jumper AION T-14 2.4GHz TX、Jumper AION T-15 2.4GHz TX、Jumper AION T-14 900M TX
如果使用的的是Internal Jumper T20
- 设备类别：Jumper 2.4 GHzJumper 900 MHz
- 装置：Jumper Gemini T-20 2.4GHz TX、Jumper AION T-20 2.4GHz TX、Jumper AION T-20 900M TX
如果使用的的是Jumper Aion Nano
- 设备类别：Jumper 2.4 GHz
- 装置：Jumper AION Nano 2.4GHz TX
8.将 Flashing Method 设置为 WiFi
9.设置设备的固件选项。
- 监管域（必填，选择适合您飞行的位置或国家/地区的域）
- 绑定短语 （可选，但强烈建议使用。请注意此短语，因为它在您的其他设备上应该是相同的，否则它们不会绑定或同步）
- 本地 WiFi 网络凭证（可选。将在设备下次进入 WiFi 模式时使用）。
10.单击Flash按钮。
11.等待上传完成。绿色成功栏将显示在 ExpressLRS Configurator 中。
12.在遥控器上 长按RTN 退出 ExpressLRS Lua 脚本。然后重新加载它以检查 ExpressLRS 固件版本并验证您的 TX 模块是否已更新。
二、通过ETX Passthrough
此方法适用于：Internal Jumper T-Pro、Internal Jumper TLite V2、Internal Jumper T14/T15、Internal Jumper T20
ETX Passthrough 是 RadioMaster、EdgeTX 和 ExpressLRS 合作的结果。
它仅适用于带有内部 ExpressLRS 模块的遥控器。
为确保使用此方法更新成功，请将无线电上的 EdgeTX 固件至少更新到 EdgeTX 2.7.1 （a55aff0）。此无线电随附的 EdgeTX 固件是预发布版本。
此外，请确保您的遥控器 上有一个内部 ELRS 模块。以下步骤仅适用于具有 ExpressLRS 特定内部模块的手机。
遥控器上的当前 Model 应使用Internal ExpressLRS Module。通过从 Tools （工具） 菜单加载 ExpressLRS Lua Script 来测试这一点。
在继续之前，您还需要确保正确设置了一个设置：
在遥控器上选择 USB-VCP，按 Enter键，然后使用滚轮将其设置为正确的模式 CLI（如果当前设置不同），再次按 Enter 以确认更改。
对于Internal Jumper T-Pro您还需要执行以下步骤：

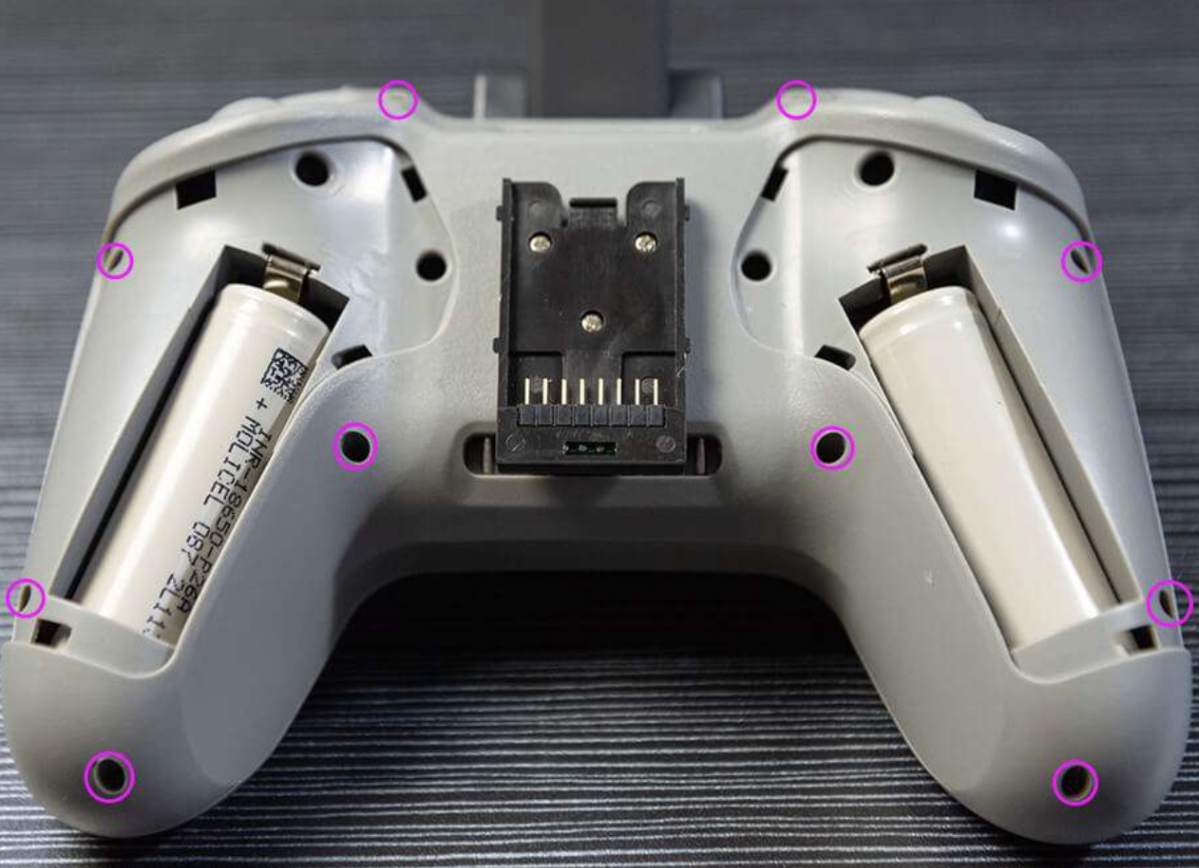

1）您需要拆卸无线电。为此，您需要一把小型十字螺丝刀。遥控器的两个半部分由十个小型十字螺丝固定在一起。
模块与遥控器的主板之间有连接线，同时还有电池线缆。请不要用力拉扯遥控器的背面外壳与前半部分的连接。您无需断开主板上的线缆。

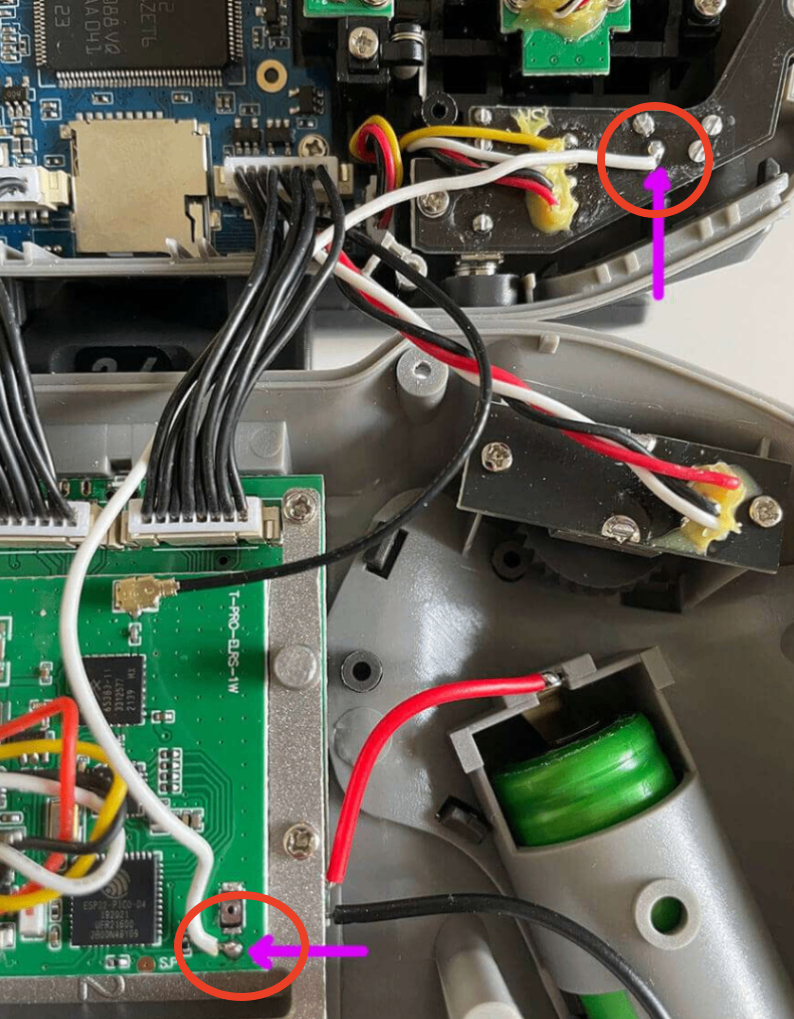

2）将遥控器的两半分开，您需要将一段电线焊接到 Boot 引脚，并连接到遥控器上的其中一个瞬时开关（momentary switch）。请参考下图，查看电线的焊接位置。
3）电线焊接充分后，重新组装收音机。拧紧十颗螺钉以固定遥控器的两半。
现在按照以下步骤更新您的内部 ExpressLRS 模块：
1.通过 USB 数据线将已通电的遥控器连接到计算机。
2.在您的遥控器上，向下滚动并选择USB Serial(VCP)，然后按Enter键。
3.在您的电脑设备管理器中，检查您的遥控器是否被正确识别为 STMicroelectronics 虚拟 COM 端口 设备。
在设备管理器中出现黄色警告三角形，或任何提到 Serial Port 的提示，意味着驱动程序未安装：
1）下载 驱动程序包。解压并提取包内内容，然后运行/执行（双击）安装文件（适用于 Windows 10/11 用户）： https://www.st.com/en/development-tools/stsw-stm32102.html
2）安装驱动程序后，再次检查 遥控器 是否被正确识别。您可能需要先拔掉并重新插入 USB 数据线，或者重启计算机。
通常这一步只需要做一次。
4.在计算机上启动 ExpressLRS Configurator， 确保Official Releases选项卡激活，选择要刷入 TX 模块的 Released 版本。
5.选择与您的硬件匹配的 Device Category （设备类别） 和 Device target （设备目标）。
如果使用的的是Internal Jumper T-Pro
- 设备类别：Jumper 2.4 GHz
- 装置：Jumper AION T-Pro 2.4GHz TX
如果使用的的是Internal Jumper TLite V2
- 设备类别：Jumper 2.4 GHz
- 装置：Jumper AION T-Lite 2.4GHz TX
如果使用的的是Internal Jumper T14/T15
- 设备类别：Jumper 2.4 GHzJumper 900 MHz
- 装置：Jumper AION T-14 2.4GHz TX、Jumper AION T-15 2.4GHz TX、Jumper AION T-14 900M TX
如果使用的的是Internal Jumper T20
- 设备类别：Jumper 2.4 GHzJumper 900 MHz
- 装置：Jumper Gemini T-20 2.4GHz TX、Jumper AION T-20 2.4GHz TX、Jumper AION T-20 900M TX
如果使用的的是Jumper Aion Nano
- 设备类别：Jumper 2.4 GHz
- 装置：Jumper AION Nano 2.4GHz TX
6. 将 Flashing Method 设置为EdgeTXPassthrough
7.设置设备的固件选项。
- 监管域（必填，选择适合您飞行的位置或国家/地区的域）
- 绑定短语 （可选，但强烈建议使用。请注意此短语，因为它在您的其他设备上应该是相同的，否则它们不会绑定或同步）
- 本地 WiFi 网络凭证（可选。将在设备下次进入 WiFi 模式时使用）。
8.单击 Flash按钮。
对于 Internal Jumper T-Pro，您还需要做的的是

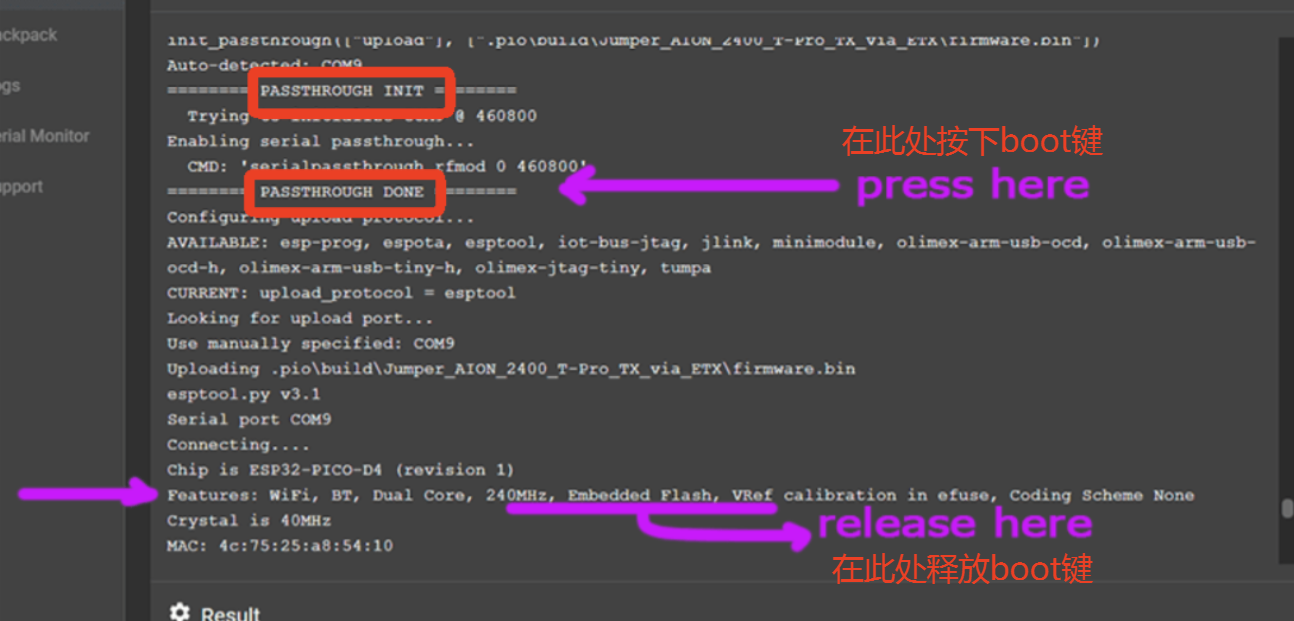

等待日志中的 Passthrough Init 或 Passthrough Done 部分出现，然后按下您在遥控器上焊接的 boot 按钮开关，并保持按住，直到脚本成功连接。

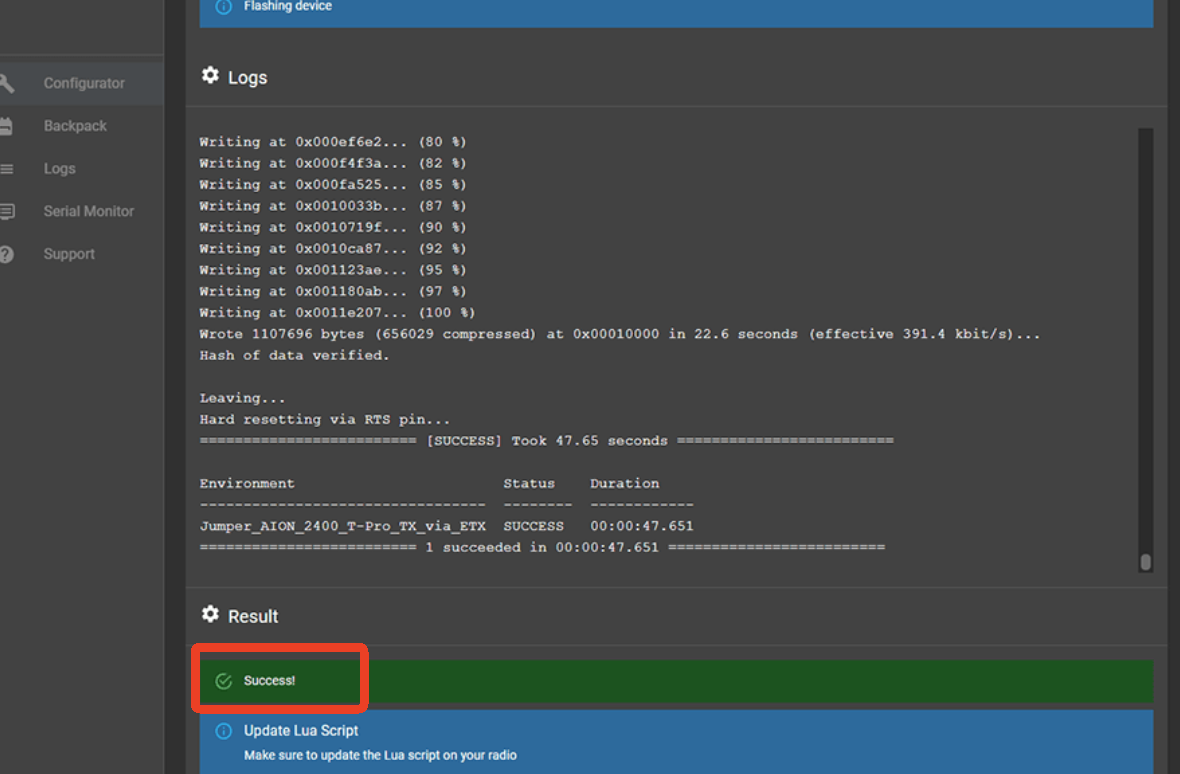

9.等待该过程完成。绿色成功栏将显示在 ExpressLRS Configurator 中。
10.将遥控器拔下USB接口。
11.使用工具菜单中的 ExpressLRS Lua 脚本，检查固件版本是否已更新。
三、通过UART
此方法适用于：Internal Jumper T-Pro
在计算机上启动 ExpressLRS Configurator， 在Flashing Method选项中选择UART.
1.您需要拆卸无线电。为此，您需要一把小型十字螺丝刀。遥控器的两个半部分由十个小型十字螺丝固定在一起。
模块与遥控器的主板之间有连接线，同时还有电池线缆。请不要用力拉扯遥控器的背面外壳与前半部分的连接。您无需断开主板上的线缆。

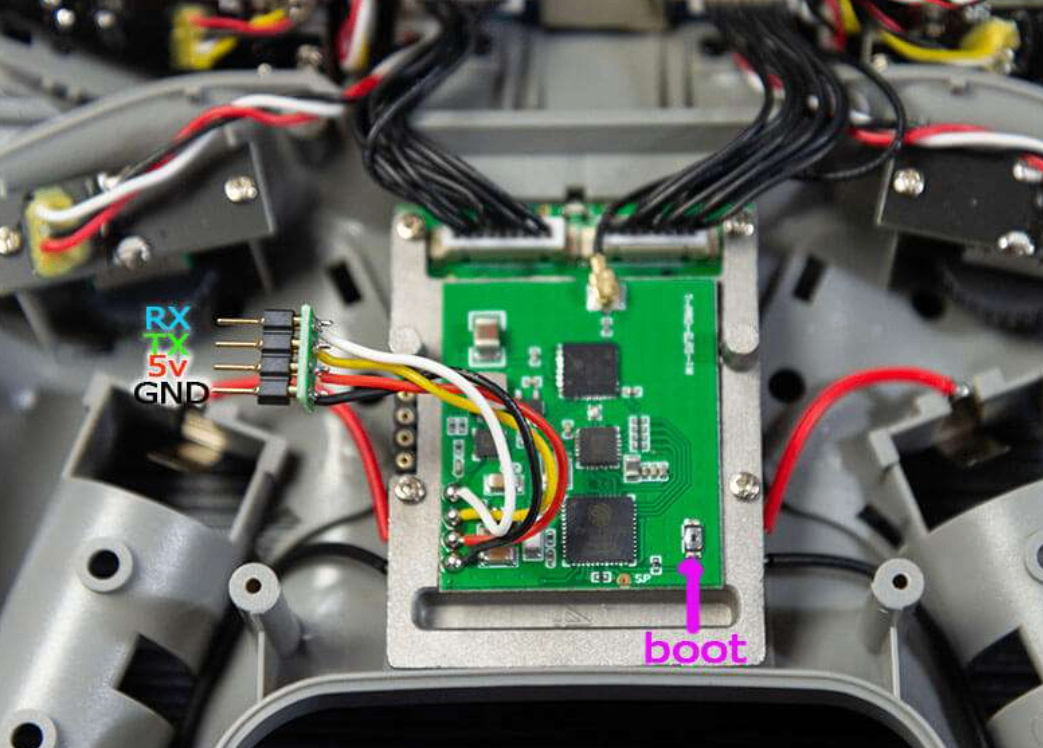

2.断开遥控器主板与内置模块的连接。引脚排列如下：
- 白线是 RX。
- 黄线是 TX。
- 红线是 5v 引脚。
- Black 是 Gnd 引脚。

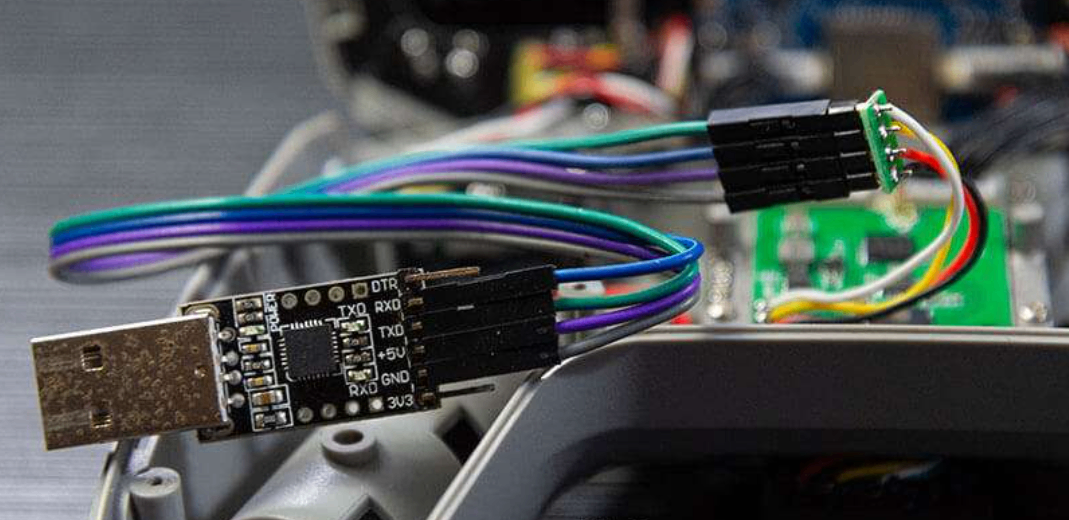

3. 将内置模块这四根线连接到您的 FTDI 调试器 或 USB 转串口适配器：
- RX 引脚 连接到 TX 引脚；
- TX 引脚 连接到 RX 引脚；
- 5V 连接到 5V；
- GND 连接到 GND。
4.在将 FTDI 调试器 或 串口适配器 连接到计算机的 USB 端口之前，按住 Boot 按钮。保持按住该按钮，直到您将 串口适配器 连接到 USB 端口。
5.在计算机上启动 ExpressLRS Configurator， 确保Official Releases选项卡激活，选择要刷入 TX 模块的 Released 版本。
6.选择与您的硬件匹配的 Device Category （设备类别） 和 Device target （设备目标）。
- 设备类别：Jumper 2.4 GHz
- 装置：Jumper AION T-Pro 2.4GHz TX
7. 将 Flashing Method 设置为UART
8.设置设备的固件选项。
- 监管域（必填，选择适合您飞行的位置或国家/地区的域）
- 绑定短语 （可选，但强烈建议使用。请注意此短语，因为它在您的其他设备上应该是相同的，否则它们不会绑定或同步）
- 本地 WiFi 网络凭证（可选。将在设备下次进入 WiFi 模式时使用）。
9.单击 Flash按钮。
10.等待上传完成。绿色成功栏将显示在 ExpressLRS Configurator 中。
连接不正确或松动可能会导致此方法失败。如果是这样，请断开串行适配器与 USB 的连接，确保您有正确的连接，然后重复该过程。在将串行适配器连接到 USB 之前，按住启动boot按钮。

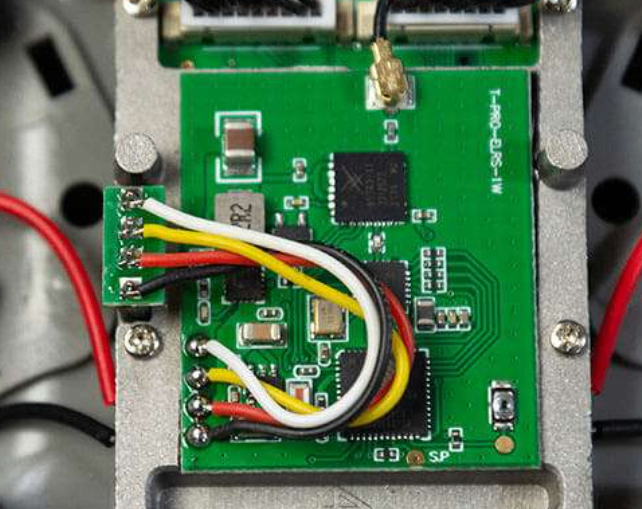

11.断开 FTDI/UART 适配器并将模块重新连接回无线电主板，如下所示。
12.重新组装无线电（但不要拧上螺丝），并通过运行 ExpressLRS Lua 脚本验证是否更新固件。
以下方法适用于Jumper Aion Nano
在计算机上启动 ExpressLRS Configurator， 在Flashing Method选项中选择UART.
- 通过 USB 数据线将您的外置高频头连接到您的计算机，最好将其从遥控器中拆卸下来。
- 确定您的高频头是否被正确检测为 USB 转 UART 设备。Windows 用户可以通过 设备管理器 的 端口设备分组 进行检查。
如果未正确检测到 TX 模块，则需要驱动程序。ExpressLRS 模块常用的 USB 转 UART 芯片包括：CP210x、CH340 和 CH9102（驱动程序下载页面链接）。
您可以从此处下载驱动程序： https://www.silabs.com/developer-tools/usb-to-uart-bridge-vcp-drivers
3.在计算机上启动 ExpressLRS Configurator， 确保Official Releases选项卡激活，选择要刷入 TX 模块的 Released 版本。
4.选择与您的硬件匹配的 Device Category （设备类别） 和 Device target （设备目标）。
- 设备类别：Jumper 2.4 GHz
- 装置：Jumper AION Nano 2.4GHz TX
5. 将 Flashing Method 设置为UART
6.设置设备的固件选项。
- 监管域（必填，选择适合您飞行的位置或国家/地区的域）
- 绑定短语 （可选，但强烈建议使用。请注意此短语，因为它在您的其他设备上应该是相同的，否则它们不会绑定或同步）
- 本地 WiFi 网络凭证（可选。将在设备下次进入 WiFi 模式时使用）。
7.单击 Flash按钮。
8.等待上传完成。绿色成功栏将显示在 ExpressLRS Configurator 中。
9.将您的高频头重新连接到遥控器的外部模块托架。
10.使用工具菜单中的 ExpressLRS Lua 脚本，检查固件版本是否已更新。
———— 本文引用至ExpressLRS入门：https://www.expresslrs.org/quick-start/transmitters/aion-internal/#updating-and-recovery-procedures
