飞控如何连接单体电调
2025/6/19小于 1 分钟

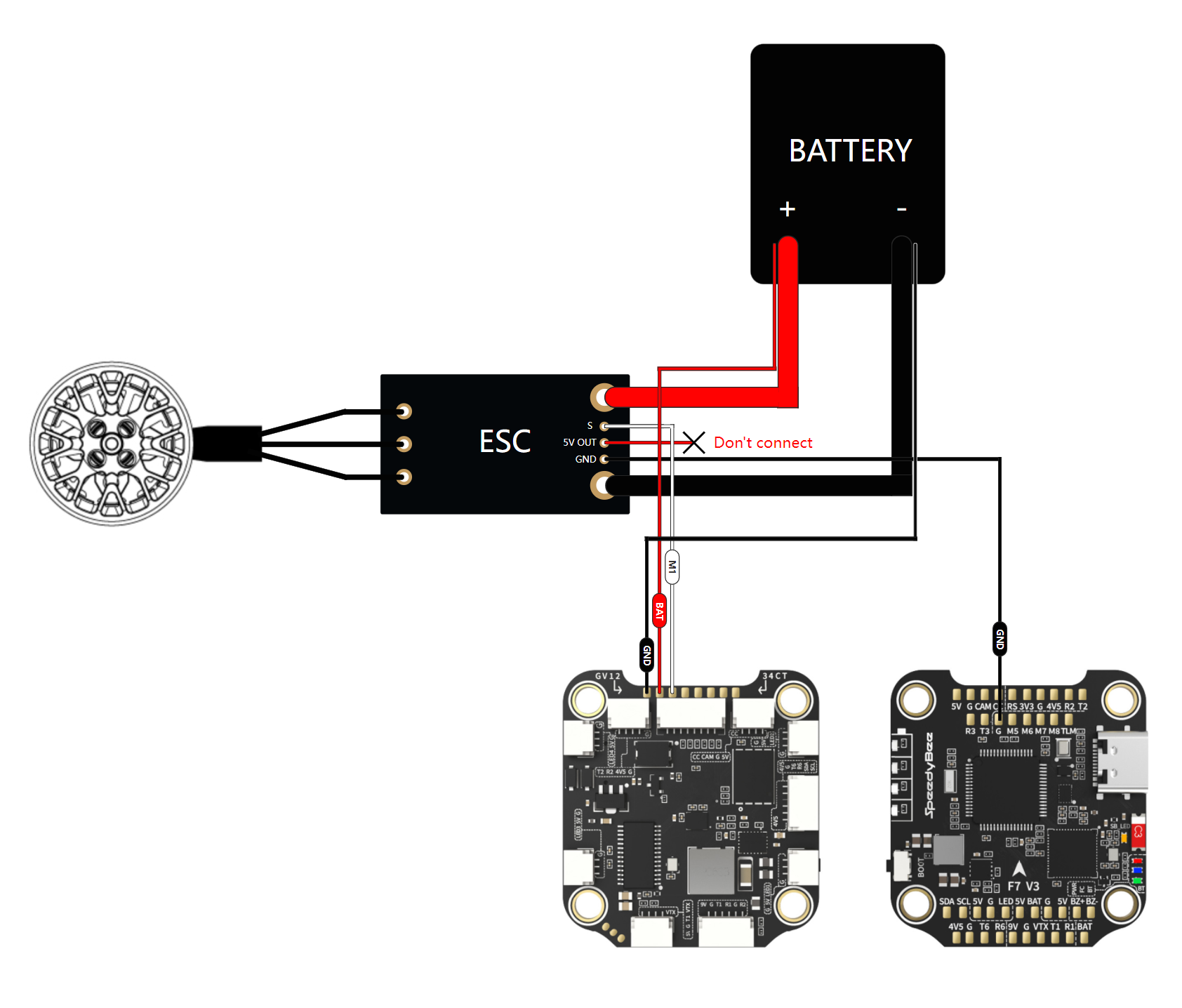

如果您需要使用单体ESC,您可以参考下图进行接线。

注意
1.电调信号线可连接到飞控的M1-M8焊盘,最多支持8个单电调(F405mini、F7mini仅支持连接4个电调)。

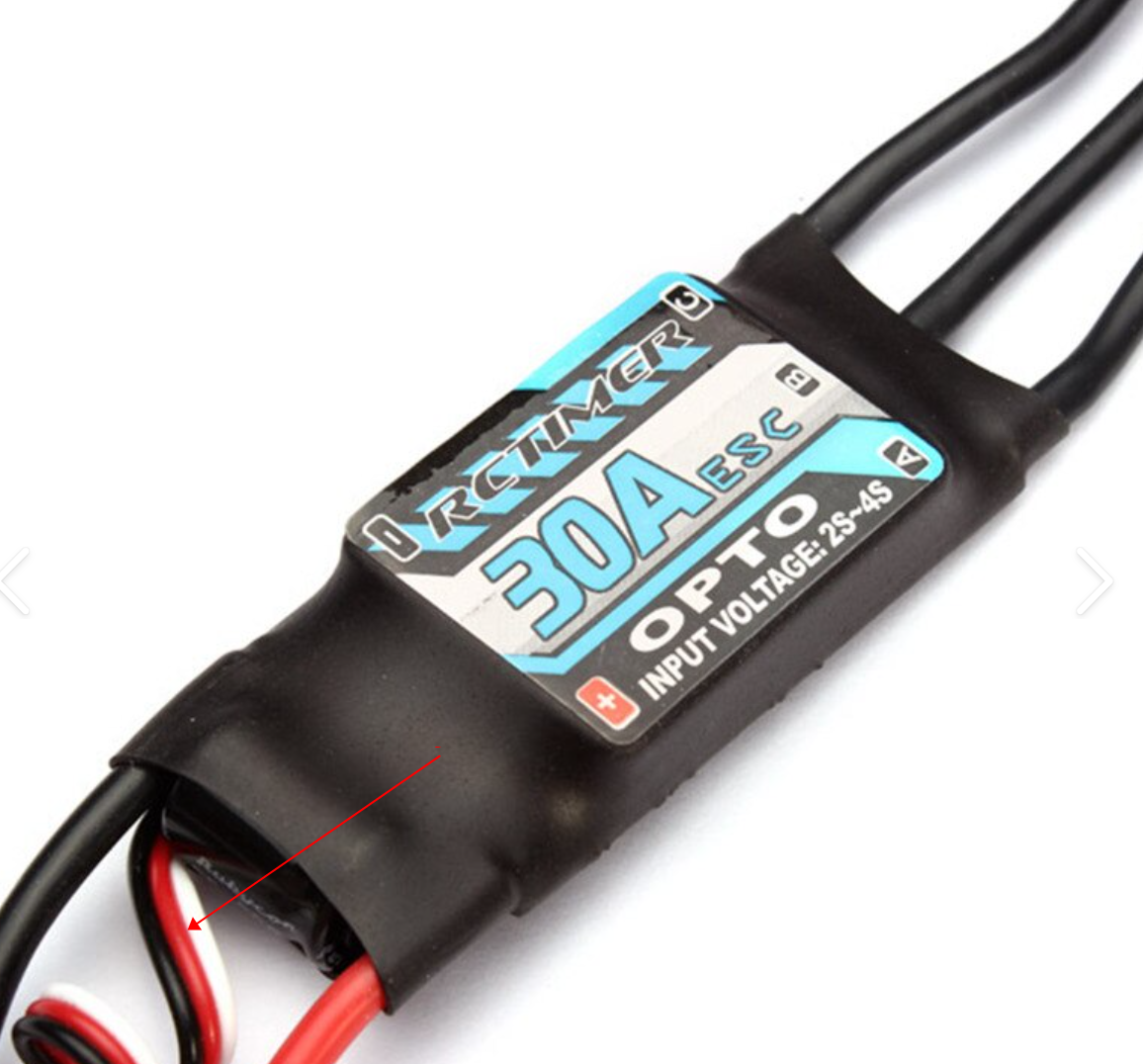

2.有些电调带有BEC,可以为舵机、接收器等设备供电,这类电调一般有三根输出线。

连接飞控时,请勿将电调的BEC输出线连接到飞控,否则可能造成飞控或电调损坏。
