F405 AIO 飞控在INAV如何使用舵机

F405 AIO 飞控在INAV如何使用舵机

1，接线。

请将舵机连接到 LED 焊盘上使用。


请注意，飞控上的 5V BEC支持最大输出 5V 2A。确保舵机功耗不超过飞控BEC输出。

2，设置。

（1）需要刷写inav 固件（默认的beatflight固件无法在inav地面站使用）。

（2）打开inav的混控页面。

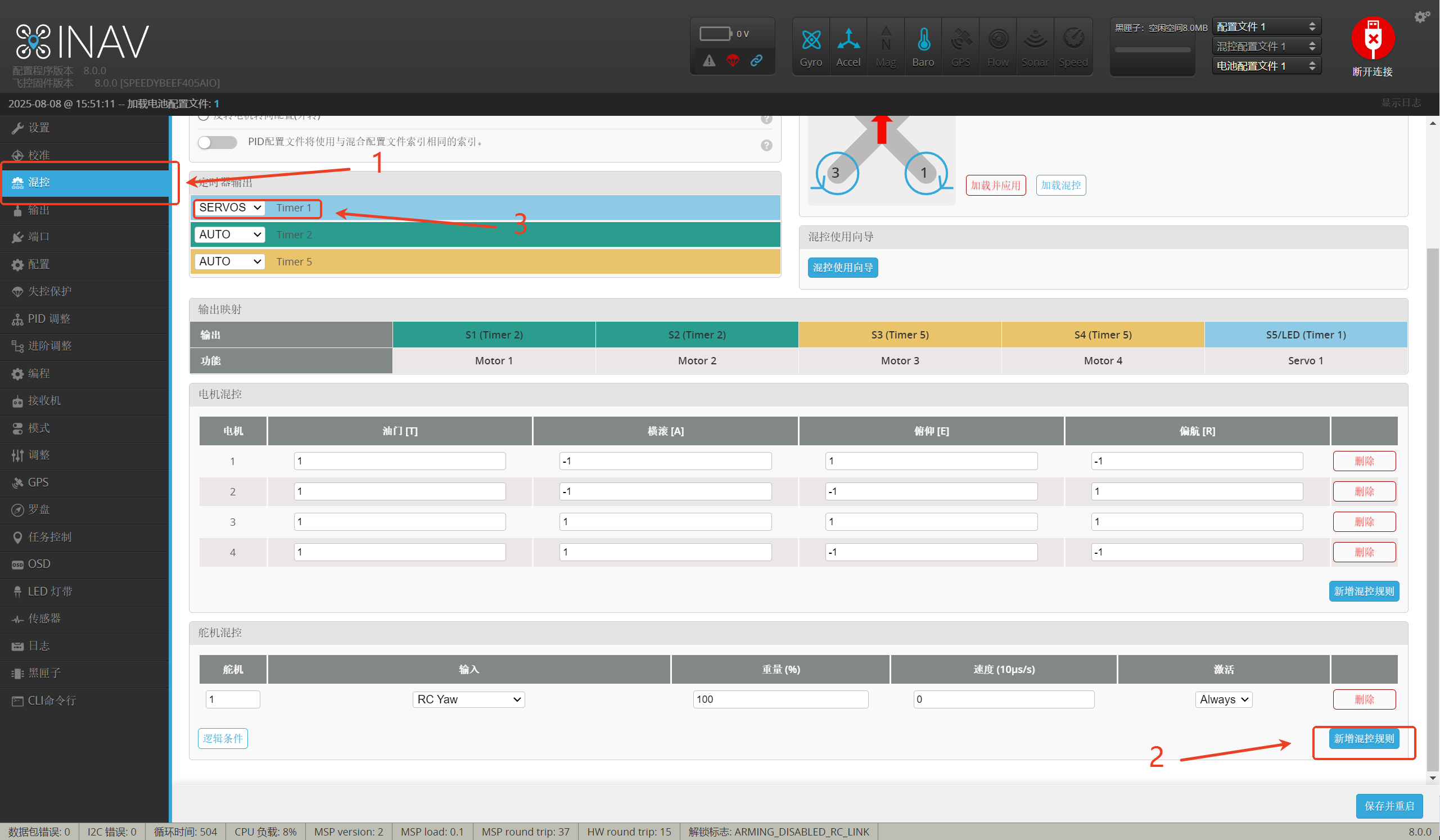

（3）选择新增混控规则（最多可添加1个）。

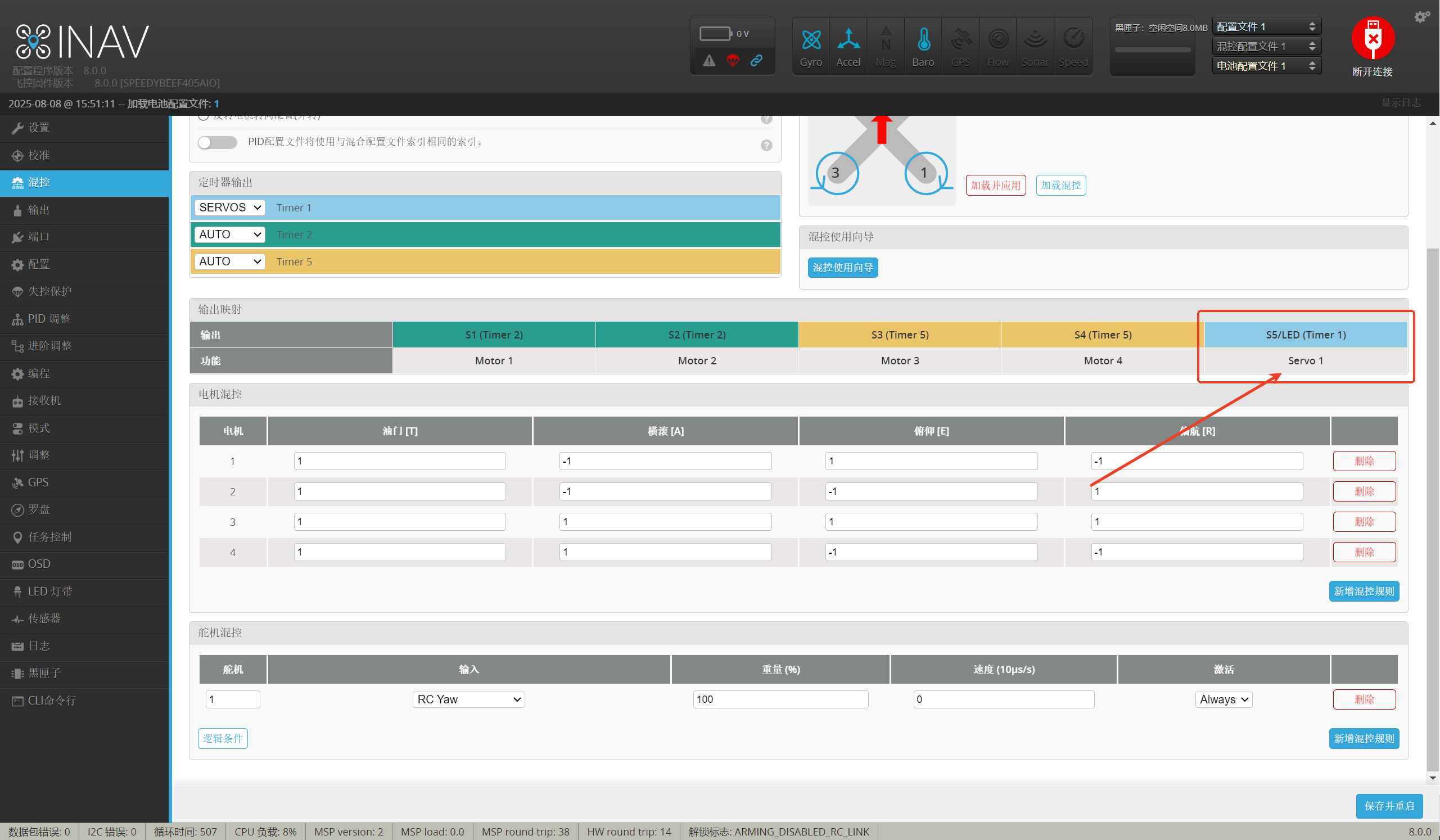

（4）如果在输出映射中看到Servo 1，则表示舵机添加成功。

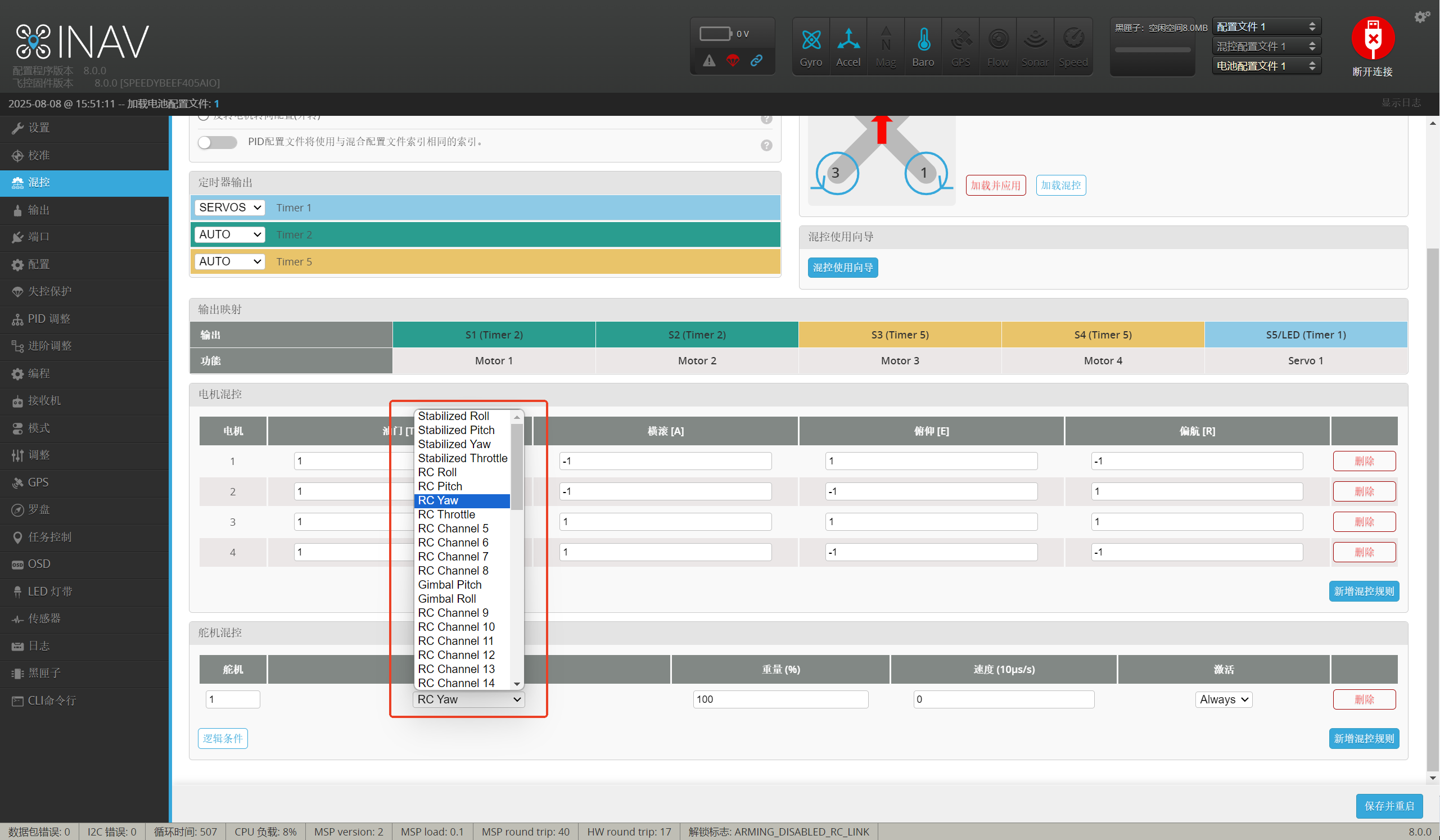

（5）设置您需要控制舵机的通道。


3，打开输出页面检查舵机是否可用。

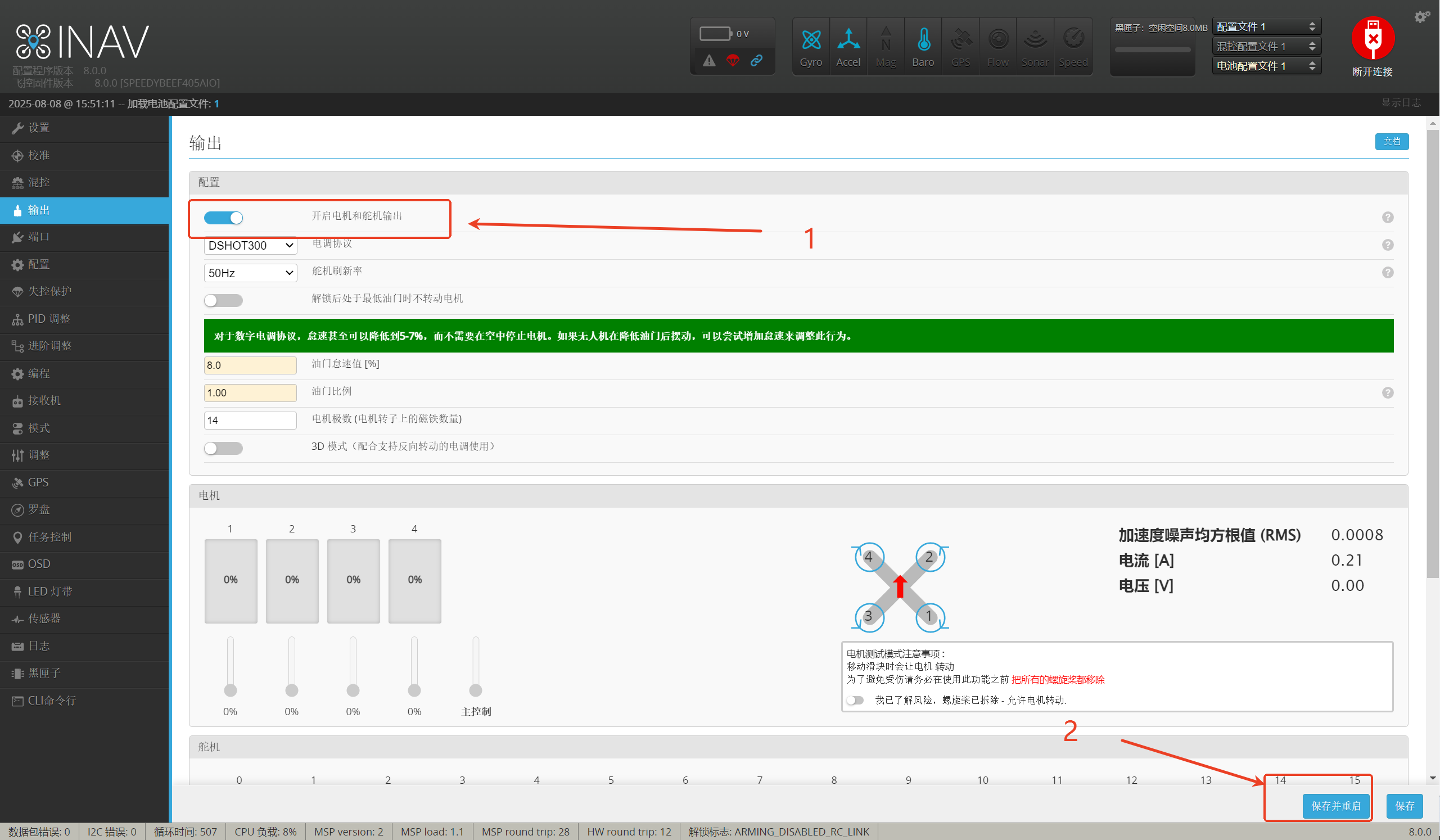

（1）开启电机和舵机输出。

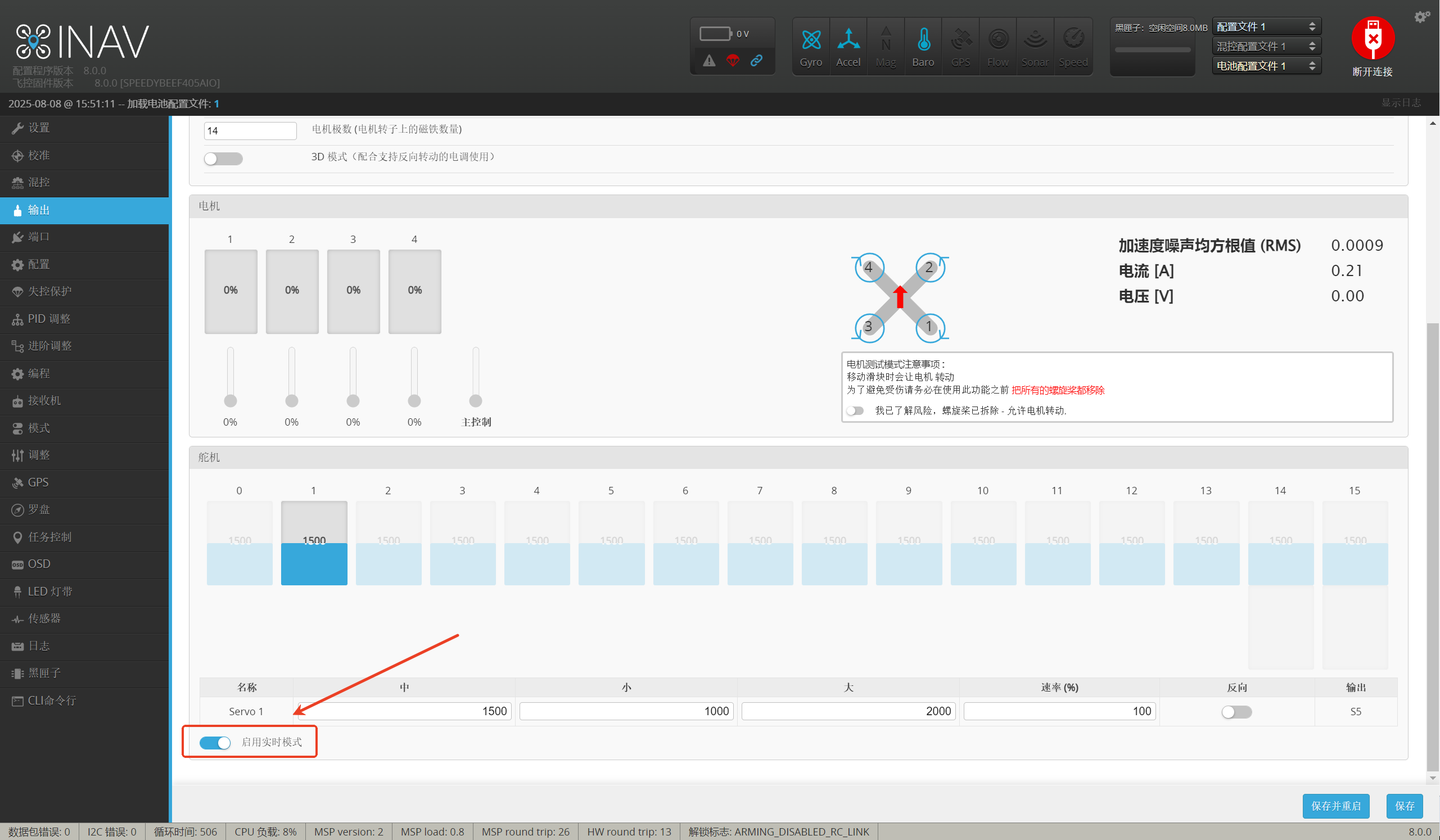

（2）启用实时模式检查舵机是否正常。


完成以上设置后，就可以控制舵机的转动了。
