Bee25 EXT Pro 扩展板接线说明书
2026/6/28小于 1 分钟

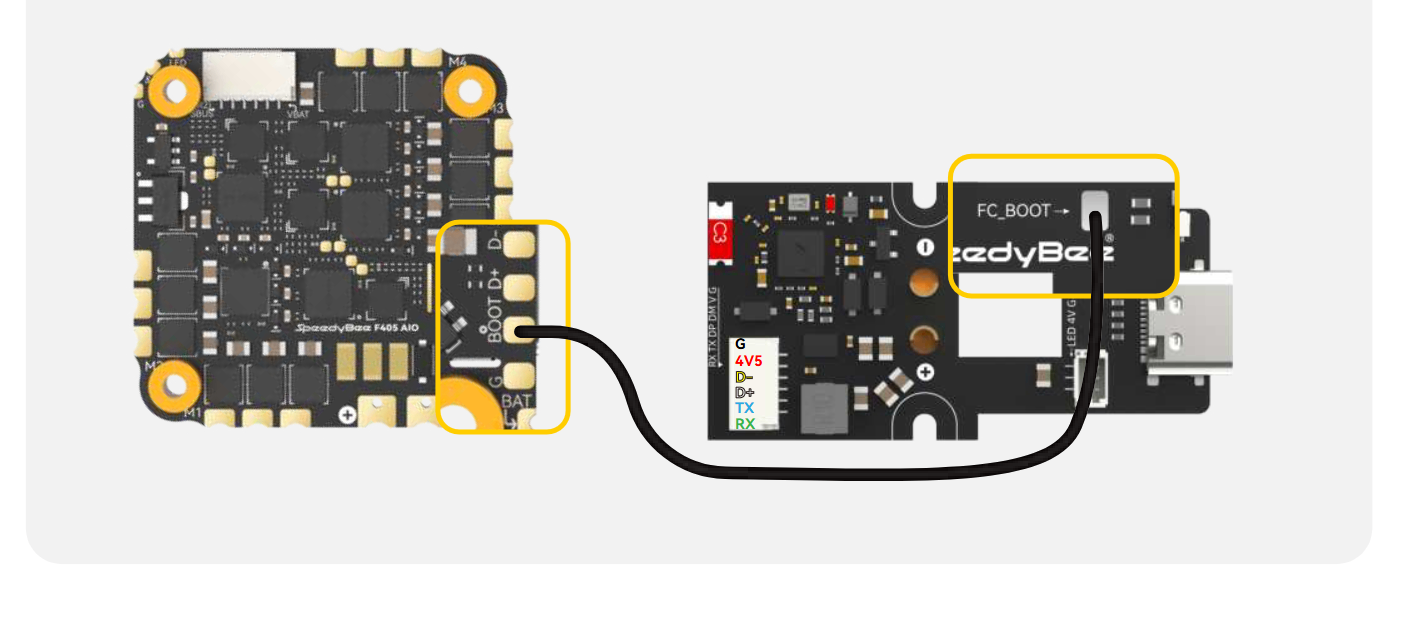

请通过查看ext pro板上的线序,进行与飞控typec直插或者焊接,ext pro板的G,4v5,D-,D+分别
与飞控上的G,4V5,D-,D+对应
若您需要通过ext pro板对飞控进行蓝牙调参,则将tx,rx需与飞控上闲置端口连接,并开启对应端口msp,将ext pro板的tx接飞控rx,rx接飞控tx(即蓝线接飞控rx,绿线接tx)。若不需要则可以不接这两根线
