TX800如何设置协议与导入图传表

SpeedyBee-TX800(USA&CE).json

注意：使用图传表之后，图传上的按钮就会暂时失效，但可以使用地面站调整或用遥控调整功率以及频段。

图传上按钮控制，图传表控制只能二选一

图传接线图：  https://docs.speedybee.cn/fpv/vtx&vrx/tx800/wiring-diagram-of-tx800.html

以上图所示图传焊接在T1，需要在地面站端口页面找到对应UART1端口，然后在外设选TX800这款图传对应的协议IRC Tramp

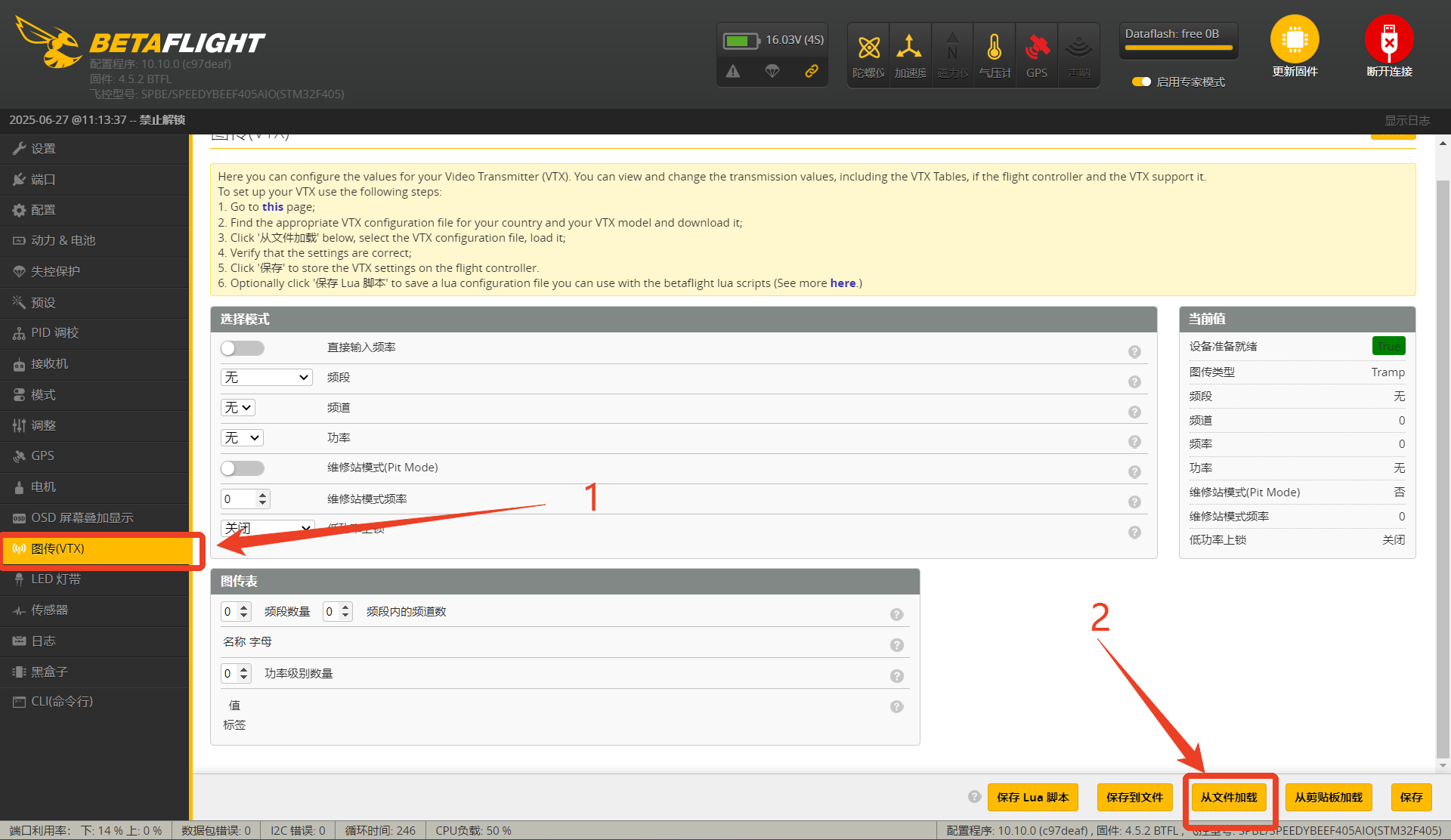

然后点击图传，从文件加载

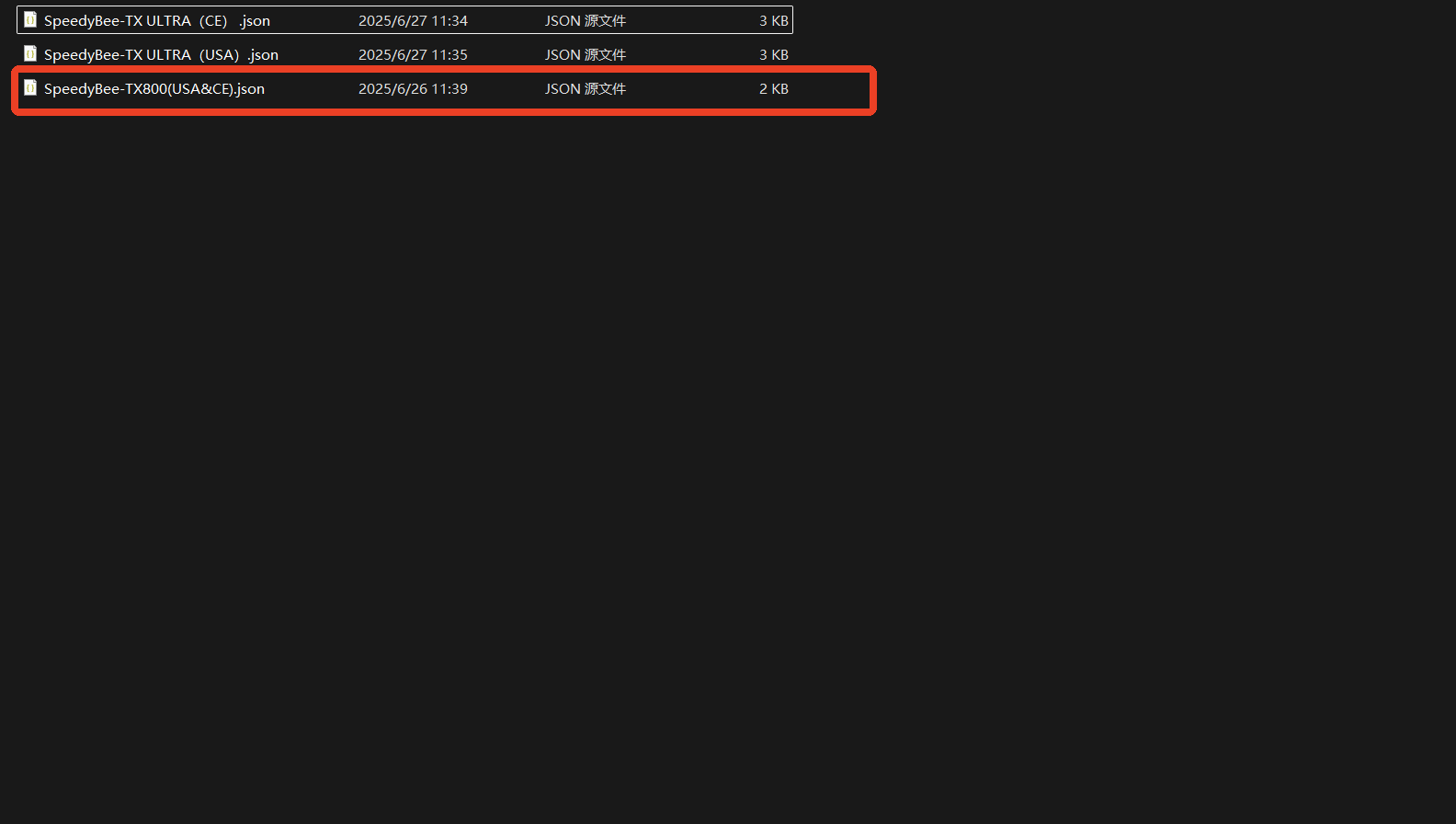

选择TX800图传表文件

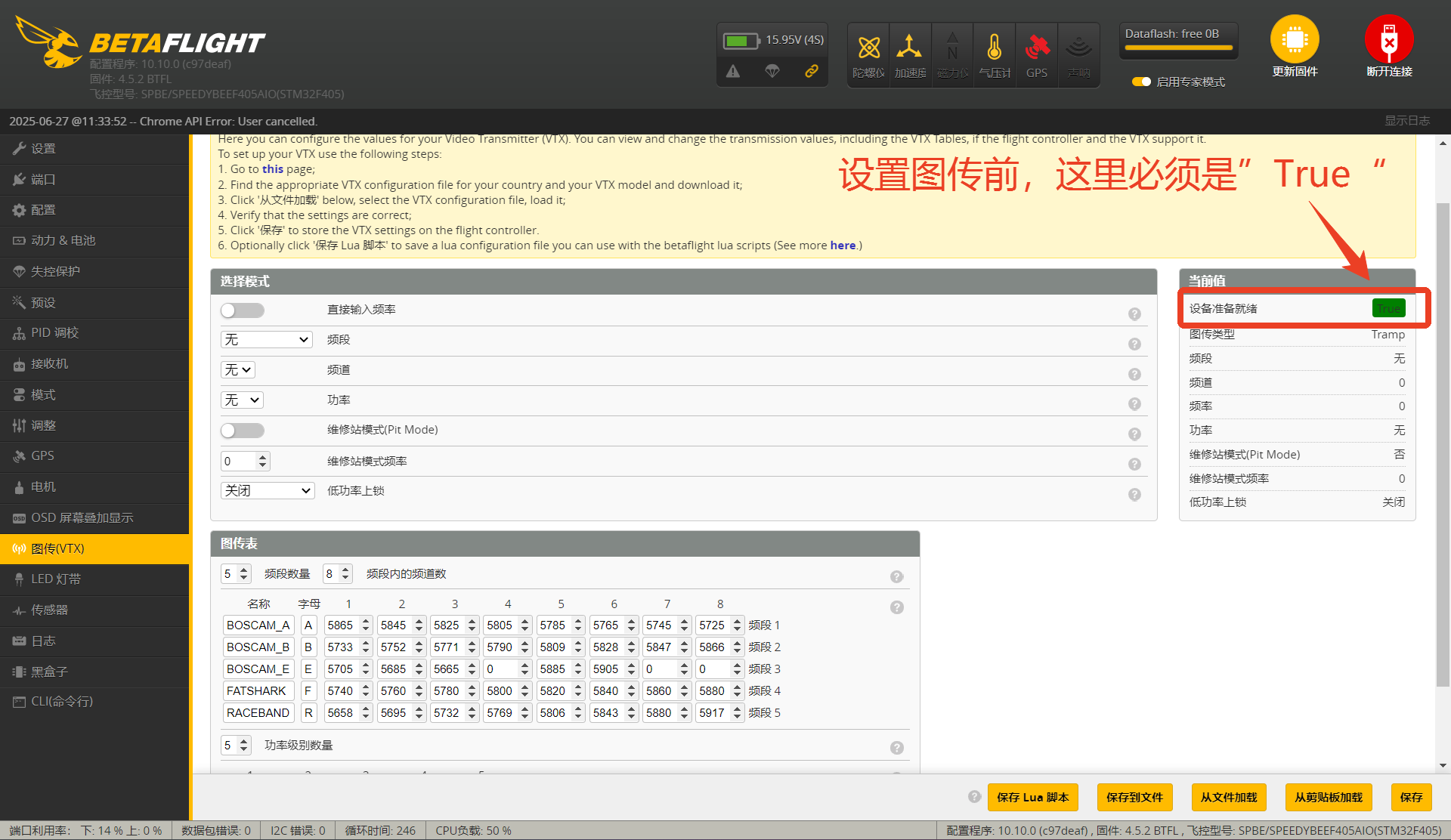

调节图传前，需要接上电池，确认图传是否准备就绪，应当为“是”，”否“则对图传的调参无效：


然后选择想要的图传频段，频率，功率。然后点击保存即可
