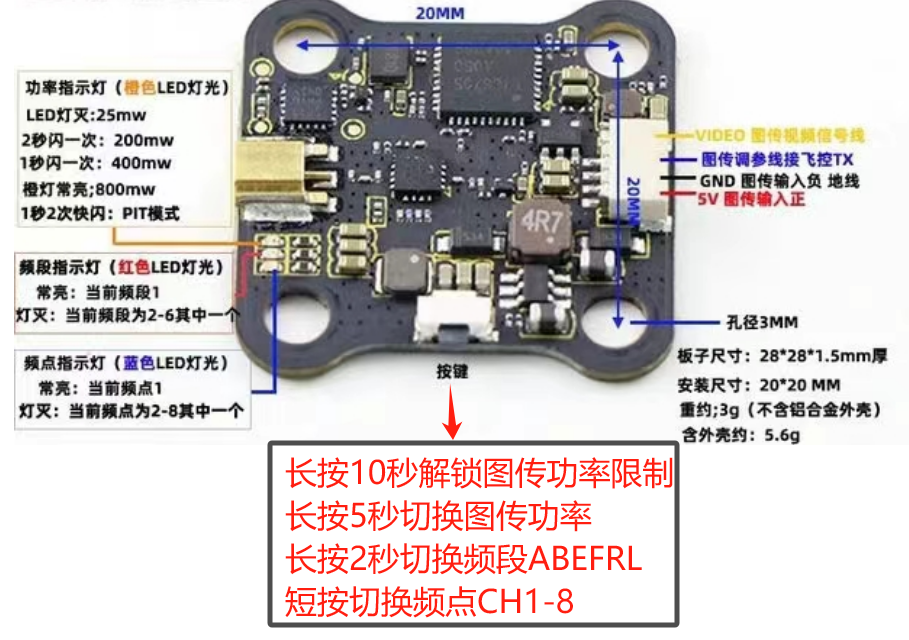

按键调节：

Q：如何解锁/锁定TX800？

长按按钮 10 秒以解锁/锁定。

• 图传锁定状态：是闪烁红色 LED。
• 图传解锁状态：红色 LED 常亮或熄灭。

注：TX800锁定后，无法切换下图频率表橙色部分的频道和频段，需要解锁才能使用。



Q：如何切换频道？

短按按键切换CH1/2/3/4/5/6/7/8。

当蓝色 LED 常亮时，当前频率点为通道 1。

当蓝色 LED 熄灭时，当前频率点为通道 2~通道 8 之一。

Q：如何切换频段？

长按按键2秒切换band1/2/3/4/5/6。

当红色 LED 常亮时，当前波段为 Band1。

当红色 LED 熄灭时，当前波段为波段 2~波段 6 之一。

Q：如何切换VTX输出功率？

长按按键5秒切换25/200/400/800mw。

当橙色 LED 熄灭时，当前输出功率为 25 mW。

当橙色 LED 缓慢闪烁（2 秒一次）时，当前输出功率为 200 mW。

当橙色 LED 快速闪烁（1 秒两次）时，当前输出功率为 400 mW。

当橙色 LED 常亮时，当前输出功率为 800 mW。

注意：

当VTX连接到飞控的TX时，VTX的功率是由飞控控制的，按键无法调节频段和频点，只能解锁图传——不能改变功率和频率.



详细接线教程：  https://docs.speedybee.cn/fpv/vtx&vrx/tx800/wiring-diagram-of-tx800.html

导入图传表教程： https://docs.speedybee.cn/fpv/vtx&vrx/tx800/how-to-set-protocol-and-import-vtx-table-for-tx800.html

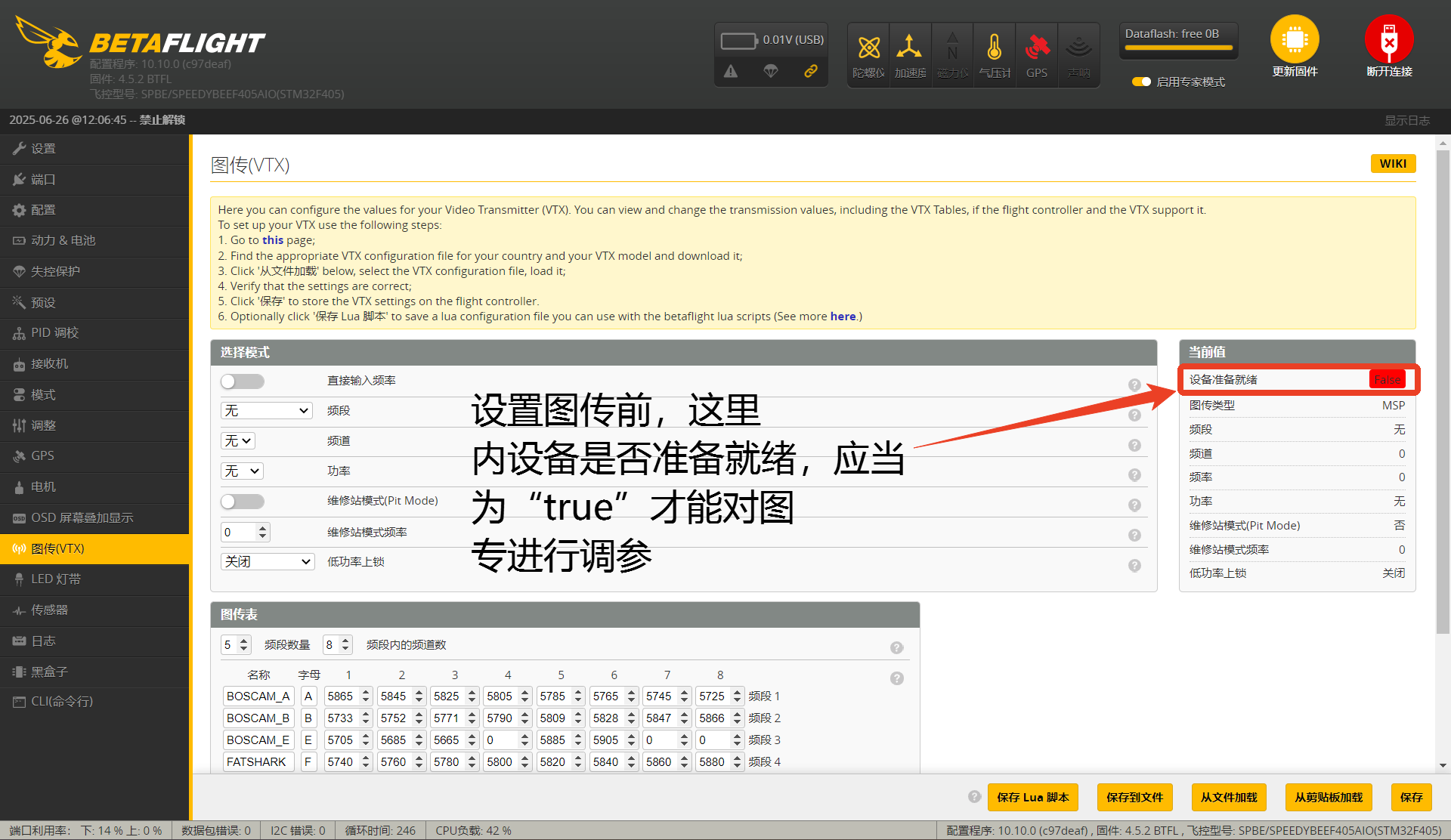

注意：如果用BF调节图传，需要接上电池，图传是否准备就绪，应当为“是”，图传是否准备就绪，应当为“是”，”否“则对图传调的功率和频段频点无效：
